Cipriani Harrison hijyenik çift koltuklu mixproof valf, iki uyumsuz akışkanın karışmasını önler. Ürün ve temizlik maddelerinin çapraz bulaşma riski olmadan eş zamanlı akışına izin verir. Bu valf, proses bütünlüğünü, optimum hijyeni ve artan operasyonel verimliliği sağlar.

Valf, iki mili ve iki koltuğu ile iki ürünün tam ayrılmasını sağlar. Pop-up fonksiyonu ve sızıntı odasının ayrı durulanması, tam ve güvenilir temizliği garanti eder. Tek parça, kendi kendini boşaltan gövdesi ve bakım gerektirmeyen, sızdırmaz aktüatörü ile modern proses sistemleri için sağlam, hijyenik ve bakımı kolay bir çözümdür. Gıda, ilaç ve kozmetik endüstrilerinde ve CIP sistemlerinde kullanılabilir.

Tipik uygulamalar: gıda, süt ürünleri, şarap, bira, içecek ve kozmetik endüstrileri.

Cipriani Harrison hijyenik çift koltuklu mixproof valf, iki uyumsuz akışkanın karışmasını önler. Ürün ve temizlik maddelerinin çapraz bulaşma riski olmadan eş zamanlı akışına izin verir. Bu valf, proses bütünlüğünü, optimum hijyeni ve artan operasyonel verimliliği sağlar.

Valf, iki mili ve iki koltuğu ile iki ürünün tam ayrılmasını sağlar. Pop-up fonksiyonu ve sızıntı odasının ayrı durulanması, tam ve güvenilir temizliği garanti eder. Tek parça, kendi kendini boşaltan gövdesi ve bakım gerektirmeyen, sızdırmaz aktüatörü ile modern proses sistemleri için sağlam, hijyenik ve bakımı kolay bir çözümdür. Gıda, ilaç ve kozmetik endüstrilerinde ve CIP sistemlerinde kullanılabilir.

Tipik uygulamalar: gıda, süt ürünleri, şarap, bira, içecek ve kozmetik endüstrileri.

Teknik veri
Maks. boşaltma basıncı 6 bar
Pnömatik aktüatör besleme basıncı: 5-8 bar
Maks. çalışma sıcaklığı: 140 °C
Mevcut boyutlar: DN40 DN50, DN65, DN80, DN100
Mevcut bağlantılar: hijyenik kelepçe, alın kaynağı veya talep üzerine diğerleri
Kontrol tipleri: 90° açık/kapalı el kolu, evrensel mandal (360°), indüktif valf ve yakınlık anahtarı, pnömatik aktüatör (NO veya NZ)
Pompa malzemeleri: Ortamla temas eden çelik parçalar: AISI 316L veya AISI 304L
Contalar (FDA uyumlu):
EPDM/PTFE, HNBR/PTFE, Viton (FPM)/PTFE, VMQ/PTFE
Çalışma prensibi

Çift contalı karışım önleyici vanaların tasarımı Cipriani Harrison

Tapflo hijyenik karışım önleyici valf, çiftli oturma tasarımı sayesinde iki sıvının aynı anda akışını sağlar, bu da iki gövdeden geçen sıvıları izole eden bir hazne oluşturur. Herhangi bir oturma yerinde conta arızası durumunda, sıvı sızıntı algılama bağlantısına akar ve ortamı valfin alt kısmına yönlendirerek akışların karışmasını önler. Ani basınç artışı durumunda, oturma yeri yükselir ve üst oturma yerinin çalışmasını engellemeden akışkanın alt açıklıktan akmasına izin vererek iki ortamın karışmasını önler. Valf, iki oturma yeri arasındaki haznenin uygun oturma yerinin etkinleştirilmesiyle bağımsız olarak temizlenebildiği bir hazne temizleme fonksiyonu ile donatılmıştır.

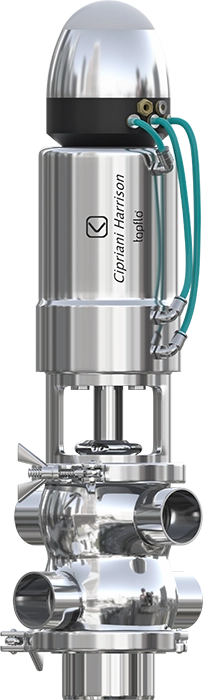

  • 900 serisi valfler, ara sızıntı haznesine sahip, dengeli ve bağımsız çalışan iki popet valf ile iki akış kanalını ayırır.
  • Valf, düşük sızıntı tasarımı sayesinde yukarıdan aşağıya doğru açılır.
  • Pnömatik aktüatör, hava bağlantısı aracılığıyla valfi açar. Yay kuvveti, valfi ‘kapalı’ konuma sıfırlar.
  • Standart 900 serisi valf, kaldırılabilir oturma yeri aktüatörü ve bir kontrol ünitesi ile donatılmıştır.
  • Oturma yeri temizliği, valf tapalarını kaldırabilen pnömatik bağlantılarla kontrol edilir.
  • İsteğe bağlı olarak, 900 serisi valflerin kapalı ve açık konumları yakınlık anahtarları ile tespit edilebilir.
İnşaat

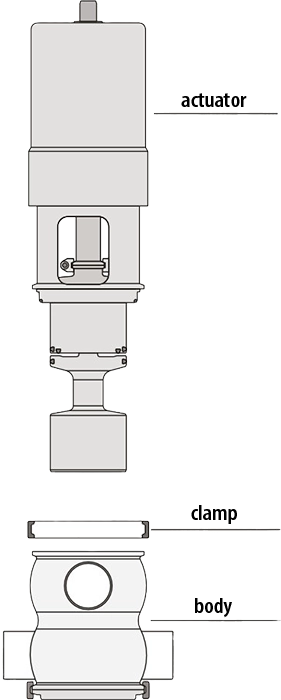

Çift contalı karışım geçirmez vanaların tasarımı Cipriani Harrison

Tasarım ve kolay bakım

Kendiliğinden boşalan küresel gövde, artırılmış aside dayanıklılığa sahip dövme paslanmaz çelikten yapılmıştır. Valf gövdesinin küresel şekli, minimum akış direnci sağlar, bu da minimum basınç düşüşü sunar.

Valf gövdesinin tek parça kompakt tasarımı, kurulum sırasında yerden tasarruf sağlar. Cipriani Harrison çift contalı karışım önleyici valfler bakımı kolaydır – valf gövdesi ve boyunduruğu, hijyenik bir kelepçe bandı ile birbirine bağlanmıştır, bu da valfin kolay ve hızlı takılıp çıkarılmasını sağlar. Tüm contalar ve sızdırmazlık elemanları FDA onaylı malzemelerden yapılmıştır. Dengeli valf milleri, valfleri hidrolik şoklara karşı korur.

Tapflo’nun hijyenik çift contalı karışım önleyici valfleri, modüler bir tasarım platformuna dayanarak üretilir, bu da gerektiğinde özel proses gereksinimlerine uyarlanabilir.

Tek parça yapı ve kompakt tasarım

Tapflo karışım önleyici çift contalı valfler, tek parça katı çubuktan üretilir – bu, bağlantı sayısını en aza indirir ve en yüksek hijyen seviyesini sağlar.

Standart çift contalı valf, tek parça gövde tasarımı ve bakım gerektirmeyen, sızdırmaz aktüatörü sayesinde kompakt boyutlara sahiptir. İyi düşünülmüş ve optimize edilmiş tasarım, valfin işlevselliğinden ve dayanıklılığından ödün vermeden hafiflik sağlar.

Türler

Hijyenik Çift Contalı Karışım Korumalı Vana DS-B

  • Çapraz bulaşmaya karşı güvenilir koruma sağlayan standart temel model
  • Sızıntı tespit sistemi
  • İsteğe bağlı harici conta temizliği mevcuttur

Hijyenik Çift Contalı Karışım Korumalı Vana DS-SC

  • Uyumsuz akışkanların işlendiği karmaşık proses sistemleri için idealdir
  • Basınç şokunu emmek için dengeli tapa tasarımı
  • Geliştirilmiş CIP için dahili sızıntı tespit sistemi ve bireysel conta kaldırma

Hijyenik Çift Contalı Karışım Korumalı Vana DS-TB (Tank Altı Vanası)

  • Tank çıkışlarında kullanım için tasarlanmıştır
  • Basınç dengeli tapa ile kendi kendini boşaltan gövde
  • Çalışma sırasında tankın temizlenmesi için entegre conta kaldırma
  • İsteğe bağlı harici conta temizliği mevcuttur

Hijyenik Çift Contalı Karışım Korumalı Vana DS-BP (Montaja Hazır)

  • Geleceğe dönük çözüm
  • Başlangıçta geçiş elemanı olarak monte edilir; daha sonra tam bir vanaya genişletilebilir
  • Genişlemede esneklik gerektiren ölçeklenebilir sistemler için idealdir

Her konfigürasyon, modern üretim tesislerinin sıkı hijyen gereksinimlerini karşılayarak maksimum güvenilirlik, sistem güvenliği ve proses verimliliği sağlar.

İletişim

Fitting ball valves CHV

  • Cipriani Harrison hijyenik mixproof vanalar çeşitli geri bildirim seçenekleriyle mevcuttur.
  • Standart bir açık/kapalı sensörü, doğrudan 24 V DC giriş/çıkışları, gelişmiş AS-i protokolü vb. mevcuttur.
  • Talep üzerine başka seçenekler de mevcuttur – bu durumda lütfen Tapflo uzmanlarıyla iletişime geçin.
