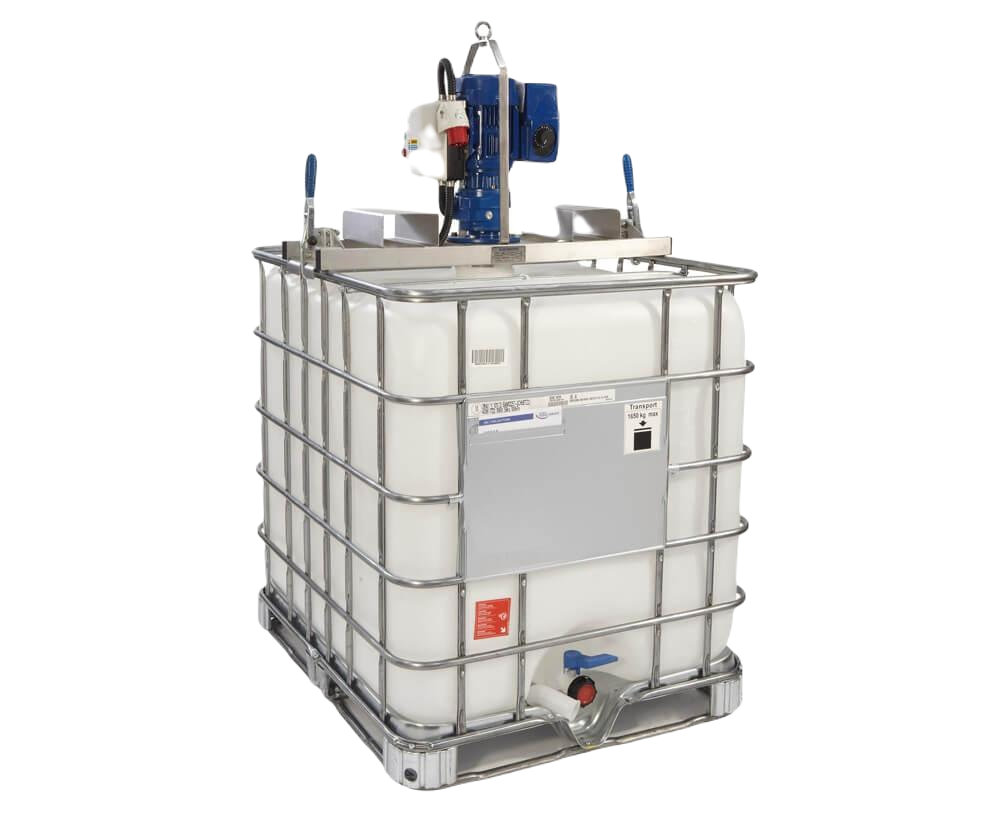

IBC içinde ürün karıştırma (palet tankı veya bidon olarak da bilinir) pratik bir tasarım ve teknoloji ile uygulamayı bilmekten gelen deneyim kullanılarak kolay ve güvenilir olabilir.

Tapflo’da her ikisinin de sorumluluğunu üstleniyoruz: müşterinin ihtiyaçlarına göre uyarlanmış geniş bir uygulama yelpazesine uygun olarak motorlarımız tarafından seçilen en yüksek kalitede karıştırıcılar sunuyoruz. Bu nedenle ajitatörlerimizin yüksek viskoziteli, heterojen veya katı parçacıklar içermesine bakılmaksızın neredeyse her ortamı verimli bir şekilde karıştıracağını biliyoruz.

Tapflo IBC karıştırıcıları uzun ömürlü olacak şekilde üretilmiştir. Güvenilir yapı, ünitenin uzun ömürlü olmasını sağlar ve yüksek bir güvenlik ve konfor seviyesi sağlar.



IBC içinde ürün karıştırma (palet tankı veya bidon olarak da bilinir) pratik bir tasarım ve teknoloji ile uygulamayı bilmekten gelen deneyim kullanılarak kolay ve güvenilir olabilir.

Tapflo’da her ikisinin de sorumluluğunu üstleniyoruz: müşterinin ihtiyaçlarına göre uyarlanmış geniş bir uygulama yelpazesine uygun olarak motorlarımız tarafından seçilen en yüksek kalitede karıştırıcılar sunuyoruz. Bu nedenle ajitatörlerimizin yüksek viskoziteli, heterojen veya katı parçacıklar içermesine bakılmaksızın neredeyse her ortamı verimli bir şekilde karıştıracağını biliyoruz.

Tapflo IBC karıştırıcıları uzun ömürlü olacak şekilde üretilmiştir. Güvenilir yapı, ünitenin uzun ömürlü olmasını sağlar ve yüksek bir güvenlik ve konfor seviyesi sağlar.



Teknik veri
Uygulamalar: 20.000 cP viskoziteye kadar sıvılar, katı parçacıklar veya tozlar içerenler de dahil.
1000 litrelik IBC tanklarda (standart versiyon) veya 600 litrelik (özel versiyon) depolanan sıvılar için uygundur.
ATEX: Patlamaya dayanıklı versiyonu (ATEX) mevcuttur.
Güç kaynağı: Elektrikli tahrik: 400V AC, 50-60 Hz veya 220-230V AC; 50-60 Hz
Pnömatik tahrik: Temiz, yağlanmış basınçlı hava
Şasi boyutları: 1020×300 mm (uzunluk x genişlik)
Yükseklik, seçilen tahrik tipi ve rotor tipine bağlıdır
Malzemeler: Sıvıyla temas eden parçalar (rotor, şaft): AISI 316, PP, PFA, ECTFE.
Diğer parçalar: AISI 304 veya boyalı çelik.
Açıklama

IBC karıştırıcılarının ana kullanımı, kullanımdan önce ürünün homojenleştirilmesi ve karıştırılmasıdır. Genellikle birden fazla sıvıyı, sıvıları tozlarla veya konsantrelerle karıştırarak kap içinde yeni ürünler hazırlamak veya mevcut bir ürünü pigmentler veya kokular gibi diğer katkı maddeleriyle karıştırmak için kullanılırlar.

Ürün içindeki katı parçacıklarla uğraşırken Karıştırıcıların kullanımı vazgeçilmezdir. Çözümümüz sadece tankın dibine çöken ağır parçacıklar durumlarında değil, aynı zamanda ortamın yüzeyinde yüzen hafif parçacıklar durumlarında da çalışır.

Özellikler ve Faydalar

  • Tam çözüm. Kurulumdan hemen sonra verimli karıştırmaya olanak tanır.
  • Hemen teslim edilir, stoklarımızda mevcuttur.
  • Dayanıklı, yüksek kaliteli yapı uzun ömür ve güvenilirlik sağlar.
  • 20.000 cP’ye kadar viskozitedeki ürünleri karıştırmak için uygundur.
  • Birden fazla çark ve malzeme ile mevcuttur. Geniş bir uygulama yelpazesi için uygundur.
  • Ayarlanabilir karıştırma hızı. Frekans invertörü (elektrikle çalışan karıştırıcılar) veya iğne valf (havayla çalışan karıştırıcılar) aracılığıyla kontrol edilir.
  • Güvenlik Kilidi Anahtarı (elektrikli tahrikli) sayesinde çalışma sırasında yüksek düzeyde güvenlik. Anahtar, çalışma döngüsü sırasında yanlışlıkla kaldırıldığında karıştırıcıyı hemen kapatır.
  • Potansiyel olarak patlayıcı bölgeler için mevcuttur – ATEX direktifi, bölge II 2G’ye göre.
Seçim tablosu
Viskozite cP Karıştırıcı Modeli Karıştırma Tahrik Tipi RPM Pervane Ağırlık
1 – 100 HBC-037 hafif – orta motor 1400 sabit 23 kg
1 – 100 HBC-075 yoğun motor 1400 sabit 25 kg
1 – 250 LBC-037 yoğun dişli motor 236 katlanır 30 kg
250 – 1.000 LBC-037 hafif – orta dişli motor 236 katlanır 30 kg
500 – 2.000 LBC-075 yoğun dişli motor 236 katlanır 32 kg
2.000 – 5.000 LBC-075 hafif – orta dişli motor 236 katlanır 32 kg
2.500 – 5.000 LBC-150 yoğun dişli motor 236 katlanır 38 kg
5.000 – 15.000 LBC-150 hafif – orta dişli motor 236 katlanır 38 kg
Güvenlik

IBC şasesinde güvenlik anahtarı

IBC karıştırıcısı sağlam, rijit bir şasi üzerine inşa edilmiştir, bu nedenle yüksek viskoziteli ortamlarda zorlu uygulamalarda bile çalışabilir.

Karıştırıcının tüm dönen elemanları çalışma sırasında korunur, bu da operatörün kazara temas etme riskini ortadan kaldırır. Ek olarak, elektrikli tahrikli her IBC karıştırıcısı, motor aşırı yük koruması sağlayan bir elektrik güç sistemi ile donatılmıştır.

Elektrikle çalışan karıştırıcılar çalışma sırasında çok sessizdir, bu nedenle şasisi yanlışlıkla IBC şasisinin üzerine kaldırılırsa karıştırıcıyı durduran güvenlik anahtarları ile donatıyoruz.

İnşaat

1. Mevcut Tahrikler

Elektrik Motoru:

  • düşük viskoziteli sıvılar için (100 cP’ye kadar),
  • nazik veya orta düzeyde karıştırma sağlar,
  • standart hız 1400 rpm,
  • 1 fazlı veya 3 fazlı güç kaynağı.

Pnömatik Motor:

  • düşük ve yüksek viskoziteli sıvılar için,
  • hız ayarı için regülatör valfi ile birlikte verilir.

Dişli Kutusu:

  • elektrikli veya pnömatik güç kaynağı,
  • yüksek viskoziteli sıvılar için (15.000 cP’ye kadar),
  • orta veya yoğun karıştırmaya izin verir,
  • standart hız 236 rpm,
  • 1 fazlı veya 3 fazlı elektrikli veya pnömatik güç kaynağı.

2. Elektrik güç sistemi

Güvenli ve rahat çalışmayı sağlar.

  • motor aşırı yük koruması
  • BAŞLAT/DURDUR düğmeleri
  • 16A fiş

Frekans invertörü (VFD):
Dönüş hızını ayarlayarak tek bir karıştırıcının birçok uygulamada kullanılmasını sağlar.

3. Sabit çark

Düşük viskoziteli sıvılar için elektrikli ve pnömatik motorlarla kullanılır.

4. Katlanabilir pervane

IBC konteynerine yerleştirilmek üzere katlanabilir.
Yüksek viskoziteli sıvılar için dişli motorla kullanılabilir.

5. “Kicker” Pervane (Düşük Seviye)

Yüksek katı madde içeriğine sahip veya düşük seviyede karıştırma gerektiren ürünler için çözüm.

6. Katkı maddeleri için bağlantılar (talep üzerine)

Karışık ortamlara sıvı katkı maddeleri eklenmesini sağlayan en basit çözüm.

7. Forklift modülü (isteğe bağlı)

Mikserin forklift ile taşınmasını sağlar.

8. Güvenlik Anahtarı

Karıştırıcının IBC konteynerine tam olarak takılmadığında çalışmasını engeller.

9. Toz veya polimer haznesi (isteğe bağlı)

Karıştırma sırasında malzemeleri eklemek için uygun yol.

10. Kaldırma göz cıvatası çerçevesi

Kurulumu kolaylaştırır.

Sürücü Türleri

“`html

Elektrik motoru (yüksek hızlı karıştırıcı)

  • düşük viskoziteli (100 cP’ye kadar) sıvılar için,
  • yatak stabilizasyonu ile tasarlanmış (yüksek dayanıklılık),
  • IBC konteynerine güvenli bir şekilde monte edilmediğinde karıştırıcıyı durduran bir güvenlik anahtarı ile donatılmış,
  • motor aşırı yük koruması ile donatılmış,
  • BAŞLAT, DURDUR düğmeleri ile donatılmış,
  • 1 fazlı veya 3 fazlı fiş ile teslim edilir.

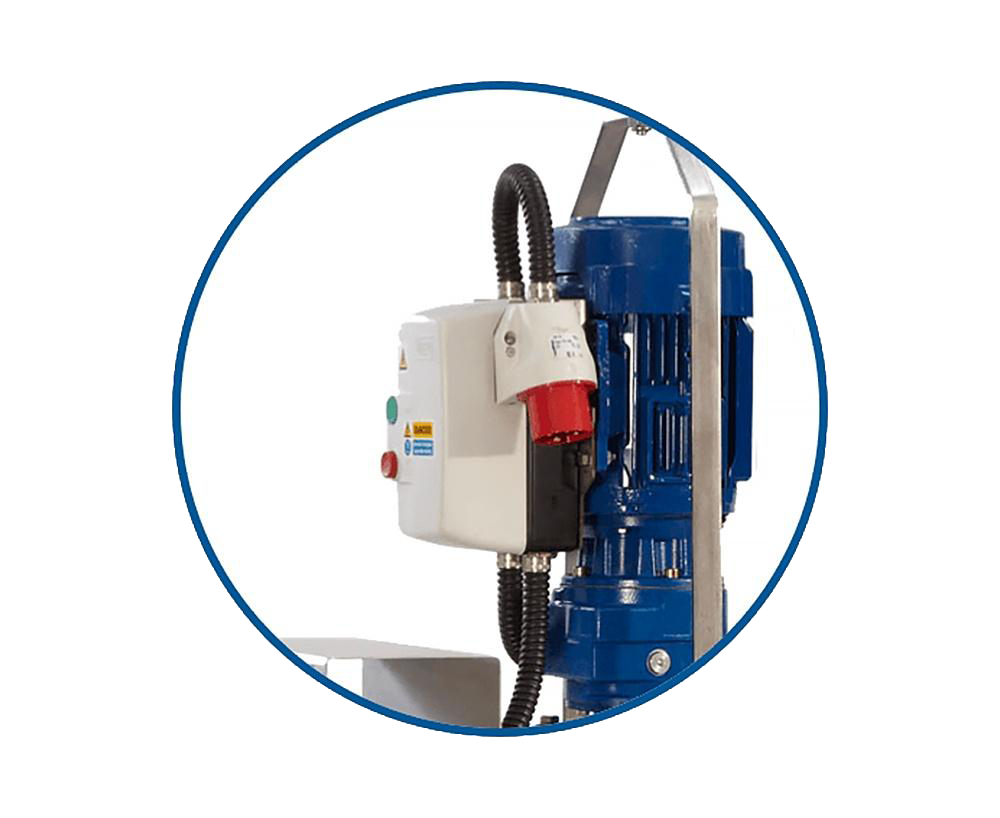

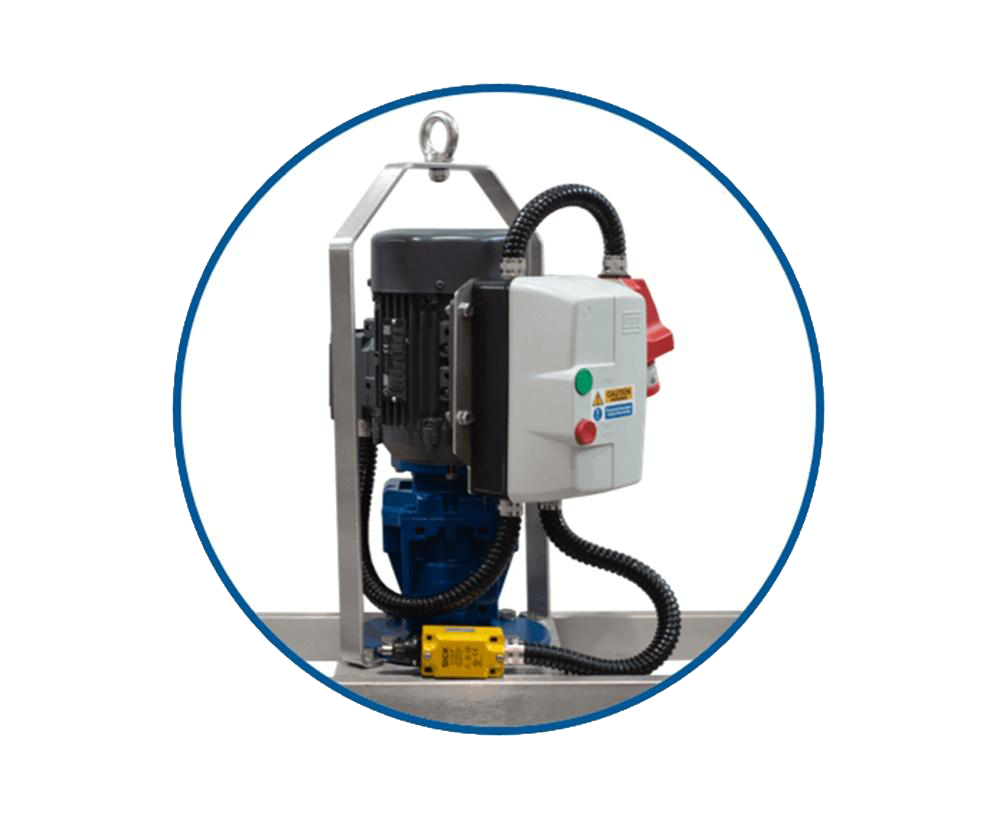

Dişli kutulu elektrik motoru (düşük hızlı karıştırıcı)

  • düşük ve yüksek viskoziteli (20.000 cP’ye kadar) sıvılar için,
  • IBC konteynerine güvenli bir şekilde monte edilmediğinde karıştırıcıyı durduran bir güvenlik anahtarı ile donatılmış,
  • motor aşırı yük koruması ile donatılmış,
  • BAŞLAT, DURDUR düğmeleri ile donatılmış,
  • 1 fazlı veya 3 fazlı fiş ile teslim edilir.

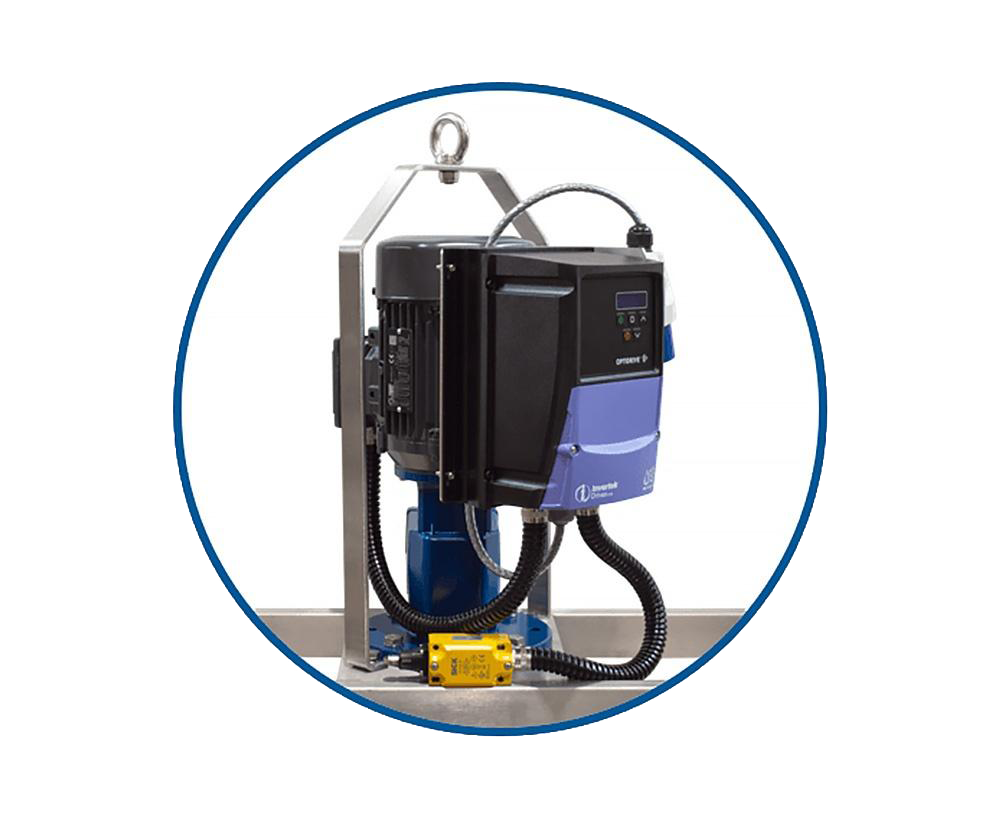

En çok yönlü çözüm.
Dönüş hızını ayarlayarak tek bir karıştırıcının farklı ortamları karıştırmak için kullanılmasını sağlar.

  • düşük ve yüksek viskoziteli (20.000 cP’ye kadar) sıvılar için,
  • IBC konteynerine güvenli bir şekilde monte edilmediğinde karıştırıcıyı durduran bir güvenlik anahtarı ile donatılmış,
  • motor aşırı yük koruması ile donatılmış,
  • BAŞLAT, DURDUR düğmeleri, dönüş hızı ayarlama düğmeleri ve bir yapılandırma düğmesi ile donatılmış,
  • 1 fazlı veya 3 fazlı fiş ile teslim edilir.

Pnömatik motor (yüksek hızlı karıştırıcı)

  • düşük viskoziteli (100 cP’ye kadar) sıvılar için,
  • yatak stabilizasyonu ile tasarlanmış (yüksek dayanıklılık),
  • dönüş hızını ayarlamak için bir kontrol valfi, hızlı bir kuplaj ve bir susturucu ile teslim edilir.

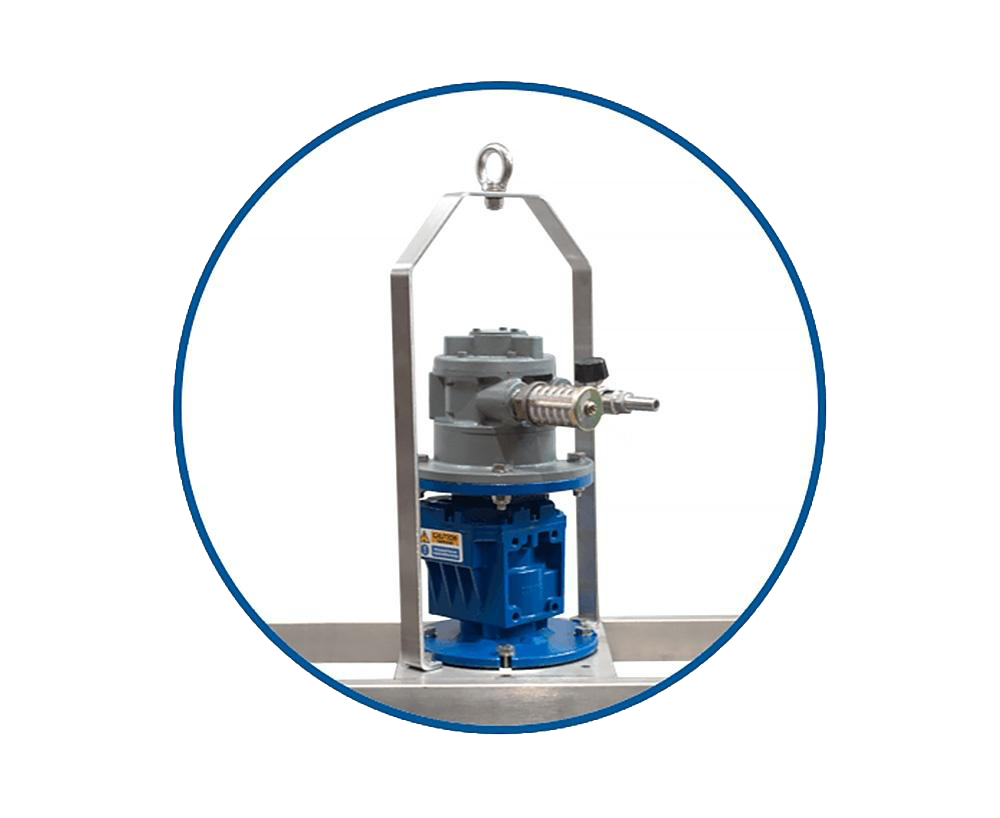

Dişli kutulu pnömatik motor (düşük hızlı karıştırıcı)

  • düşük ve yüksek viskoziteli (20.000 cP’ye kadar) sıvılar için,
  • dönüş hızını ayarlamak için bir kontrol valfi, hızlı bir kuplaj ve bir susturucu ile teslim edilir.

“`

Çark tipleri
Sabit pervane



Düşük viskoziteli sıvılar (100 cP’ye kadar) için yüksek hızlı karıştırıcılarla (doğrudan tahrik) kullanılır. Daha az zorlu uygulamalarda etkili karıştırma sağlar.

Pervane AISI 316 paslanmaz çelikten yapılmıştır.



Uygun karıştırıcı pervanesinin çapının tanktaki üst açıklığın çapından daha büyük olduğu IBC tankları için tasarlanmış katlanır pervane.

Böyle bir pervane tanka yerleştirildiğinde katlanır ve tanktaki açıklıktan serbestçe geçer. Karıştırıcı çalıştırıldıktan sonra pervane açılır, merkezkaç kuvveti nedeniyle yüzey alanını artırır ve ortamdaki katı parçacıklar olsa bile tankın tüm hacmini etkili bir şekilde karıştırır.

Bu tip pervane düşük hızlı bir tahrik ile kullanılır ve 15.000 cP’ye kadar viskoziteli sıvıları veya tek bir şaft üzerine monte edilmiş iki katlanır pervane kullanıldığında 20.000 cP’ye kadar karıştırabilir.

Pervane AISI 316 paslanmaz çelikten yapılmıştır.

“Kicker” tipi pervane (düşük seviye)



Katı parçacıkların yüksek oranda bulunduğu ve kabın dibine çökeldiği ürünler için çözüm.

Katlanır pervanenin altına monte edilen “Kicker” tipi pervanenin kullanılması, katı parçacıkların sürekli karıştırılmasını ve kaldırılmasını sağlar. Ayrıca, kabın boşaltılması sırasında, düşük seviyede karıştırma gerektiğinde de kullanılır.

Pervane AISI 316 paslanmaz çelikten yapılmıştır.





Çerçeve türleri
Kaldırma için halkalı standart şasi

Her IBC karıştırıcı, yüksek viskoziteli sıvıları karıştırırken bile konteyner üzerine sağlam bir yerleştirme sağlayan sağlam bir şasi üzerine inşa edilmiştir.

IBC karıştırıcı şasisi, kaynaklı AISI 304 paslanmaz çelik profillerden yapılmış dayanıklı bir yapıdır. Standart olarak tahrikin üzerine monte edilmiş bir halka ile donatılmıştır, bu da karıştırıcının bir vinç kullanılarak kaldırılıp indirilmesine olanak tanır.

Şasi IBC konteynerine yerleştirildikten sonra, iki entegre kelepçe ile ek olarak sabitlenir. Bu kelepçeler, şasinin kontrolsüz bir şekilde ayrılmasını önleyen bir konum kilidi ile donatılmıştır.



Forklift modüllü şasi

IBC karıştırıcı şasisi forklift modülü ile de donatılabilir. Bu durumda karıştırıcı forklift ile taşınır. Forklift çatalı, karıştırıcı şasisine kaynaklanmış belirlenmiş ceplere yerleştirilir. Bu sayede karıştırıcının taşınması daha hızlıdır ve daha fazla çalışma esnekliği sağlar.

Katkı maddeleri için bağlantılı şasi

Sıvı katkı maddelerinin karıştırılan ortama kolayca eklenmesini ve karıştırma sırasında IBC palet konteynerinin doldurulmasını sağlar. Karıştırıcı şasisi, bir pompanın bağlandığı dişli bir deliğe sahiptir. Daha sonra delikten bir boru çıkarılarak dozajlanan ortam doğrudan palet konteynerine yönlendirilir, burada katkı maddeleri ortamla etkili bir şekilde karıştırılır.



Toz veya polimerler için hunili şasi

Karıştırma sırasında malzemelerin rahatça eklenmesini sağlar. IBC karıştırıcı şasisi üzerine kapaklı bir huni yerleştirilir. Kapağı açtıktan sonra, doğrudan tanka toz veya polimer eklemek mümkündür. Huninin çıkışı, karıştırma verimliliğini artıran tankın merkezi kısmında bulunur. Dökülen toz, tankın en yüksek karıştırma verimliliğine sahip bölgesine doğrudan gider.



Montaj ve çalıştırma

Karıştırıcıyı çalıştırmadan önceki ilk adım, onu IBC çerçevesine monte etmektir. Karıştırıcı, tipik olarak karıştırıcı tahrik ünitesinin üzerinde bulunan halka cıvataya bağlanarak bir vinç yardımıyla kabın üzerine kaldırılabilir. Ek modüllü bir karıştırıcı seçilirse, kaldırma için forklift de kullanılabilir, bu da karıştırıcının kaplar arasında taşınmasını önemli ölçüde kolaylaştırır.

Kaldırma için halka cıvatalı standart çerçeve Forklift modüllü çerçeve

Karıştırıcı, kabın açıklığının eksenine (kabın açıklığı ekseninin karıştırıcı rotor ekseniyle hizalanması) konumlandırılmalı ve ardından karıştırıcı çerçevesinde bulunan iki kelepçe kullanılarak kilitlenmelidir.

IBC tankındaki kelepçelerle karıştırıcının kilitlenmesi

Bir sonraki adım, güç kaynağını karıştırıcı tahrik ünitesine bağlamaktır. Seçilen tahrik tipine bağlı olarak bu elektrik gücü (1 veya 3 fazlı) veya pnömatik güç (basınçlı hava) olacaktır.

Elektrikli tahrik durumunda, karıştırıcıya her zaman uygun bir fiş, pnömatik güç durumunda ise regülatörlü vana, susturucu ve hızlı bağlantı elemanı ile birlikte teslim edilir.

Elektrikli tahrikli karıştırıcı, entegre kontrol kabininden veya invertör panelinden çalıştırılır. Pnömatik karıştırıcı, regülatörlü vananın kademeli olarak açılmasıyla çalıştırılır.
