CTS serisi, açık çarklı, kendinden emişli santrifüj pompalardır ve bu sayede -4,5 m seviyesinden akışkanların basılmasına olanak tanır. CTS santrifüj pompa, standart Tapflo CT pompasının elemanlarına dayanan optimize edilmiş bir tasarımla karakterize edilir. Sadece bir elemanın (gövde) değiştirilmesiyle, kendinden emişli bir pompanın birçok avantajını elde ederiz. Bu nedenle pompa, pompanın kurulum seviyesinden daha düşük bir seviyeden yüksek hava içeriğine sahip akışkanları emebilir.

Tapflo CTS kendinden emişli pompalar iki versiyonda mevcuttur – endüstriyel (CTS I) ve hijyenik (CTS H).

CTS I kendinden emişli endüstriyel santrifüj pompa, 316L paslanmaz çelikten yapılmıştır ve yüksek mekanik dayanımı ve kimyasal direnci sayesinde genel sanayi, kimya, rafineri veya atık su arıtma tesislerindeki endüstriyel uygulamalar için tasarlanmıştır.

CTS serisi, açık çarklı, kendinden emişli santrifüj pompalardır ve bu sayede -4,5 m seviyesinden akışkanların basılmasına olanak tanır. CTS santrifüj pompa, standart Tapflo CT pompasının elemanlarına dayanan optimize edilmiş bir tasarımla karakterize edilir. Sadece bir elemanın (gövde) değiştirilmesiyle, kendinden emişli bir pompanın birçok avantajını elde ederiz. Bu nedenle pompa, pompanın kurulum seviyesinden daha düşük bir seviyeden yüksek hava içeriğine sahip akışkanları emebilir.

Tapflo CTS kendinden emişli pompalar iki versiyonda mevcuttur – endüstriyel (CTS I) ve hijyenik (CTS H).

CTS I kendinden emişli endüstriyel santrifüj pompa, 316L paslanmaz çelikten yapılmıştır ve yüksek mekanik dayanımı ve kimyasal direnci sayesinde genel sanayi, kimya, rafineri veya atık su arıtma tesislerindeki endüstriyel uygulamalar için tasarlanmıştır.

Teknik veri
Pompa kapasitesi: 54 m3/saat (900 l/dak)
Basma yüksekliği: 40 m
Maks. deşarj basıncı: CTS-C: 2,5 bar
CTS-D,E: 4 bar
Maks. katı madde boyutu:
6 mm
Sıcaklık: 90 °C
Viskozite: 200 mPa·s
Gövde malzemesi:
AISI 316L paslanmaz çelik, elektro cilalı Ra <0,8 μm
Çark malzemesi: açık, AISI 316L elektro cilalı Ra <0,8 μm, isteğe bağlı olarak yarı açık çark
Mekanik salmastra: tekli: seramik/grafit (standart), SiC/SiC veya SiC/grafit, isteğe bağlı olarak yağ haznesi veya harici yıkama ile
O-ringler: EPDM (FDA) (standart), FKM (FDA) veya FEP/silikon
Elektrik motoru: IP55, IEC flanş B3/B14 (uzatılmış şaftlı versiyon için B3). ATEX Ex e veya Ex d sertifikalı olarak mevcuttur. Diğer motorlar istek üzerine temin edilebilir.
Mevcut boyutlar ve bağlantılar:
Model
dış dişli DIN 11851 DIN 11851
giriş çıkış tahliye
CTS I C… DN40 DN40 DN15
CTS I D… DN65 DN50 DN15
CTS I E… DN65 DN50 DN15
Tipik uygulamalar
Sektör Uygulama örneği
Gıda Yenilebilir yağlar, alkoller, süt ürünleri, katı yağlar, süt ürünleri, meyve suları, yarı mamul ürünler, gıda katkı maddeleri, deterjanlar, su. CIP işleminde sıvıların pompalanması.
Kimya Kimyasallar ve solventler, asit ve baz dozajlama.
Genel endüstri Yağ, gres, soğutma sıvıları, deterjanlar. Depolama tanklarının, konteynerlerin, filtrelerin, kuyuların beslenmesi ve boşaltılması, proses ekipmanlarının beslenmesi. Dozajlama sistemleri, dağıtıcılar.
Atık su arıtma tesisleri Atık su, süspansiyon ve emülsiyonların pompalanması.
Çalışma prensibi

Tapflo CTS kendinden emişli santrifüj pompanın çalışma prensibi

(1) Kendinden emme özelliğini sağlamak için, çizimde gösterildiği gibi pompa gövdesini sıvı ile doldurun.

(2) Çalıştırmaya başladıktan sonra pompa, boru hattından yavaşça hava çekmeye başlar, vakum oluşturur ve sıvıyı kaldırır. Hava, pompa gövdesinde sıvı ile karışır. Kendinden emme işleminin gerçekleşmesi için boşaltma vanası açık olmalıdır. Hava, boşaltma borusundan kaçar ve sıvı, hava-sıvı karışımından daha yoğun olduğu için çarkın içine geri döner.

(3) Bu işlem, emme hattı tamamen havadan boşalana kadar devam eder ve pompa standart bir santrifüj pompa gibi çalışır.

İnşaat

Kendinden emişli gövde

CTS serisi pompa, standart CT pompa elemanlarına dayanan optimize edilmiş bir tasarıma sahiptir. Sadece bir elemanı (standart gövdeyi kendinden emişli bir gövde ile değiştirerek) kendinden emişli bir pompanın birçok avantajını elde ederiz.

Bu nedenle pompa, pompanın kurulum seviyesinden daha düşük bir seviyeden yüksek hava içeriğine sahip ortamı emebilir. Pompalama işleminden sonra, gövdede uygun miktarda ortam kalır ve pompanın tasarımı, astar gerektirmeden yeniden başlatılmasına olanak tanır.

Tapflo CT santrifüj pompalar için açık çark

Açık çark

CT serisi pompalar, sağlam bir tasarıma, yüksek verimliliğe ve düşük Pozitif Olmayan Emme Yüksekliği gereksinimine (NPSHr) sahip açık bir çarka sahiptir. Açık çarklı CT serisi pompalar hem temizlenmesi kolaydır hem de katı madde içeren sıvıları pompalamak için uygundur.
CT pompalarının performansını belirli çalışma noktalarına veya aralıklarına uyarlamak, sabit hızlarda çarkların işlenmesi veya sabit çark çaplarıyla pompa hızının ayarlanmasıyla yapılabilir.

Tapflo CT santrifüj pompalar için yarı açık çark

Yarı açık çark

CT serisi pompalar yarı açık bir çark ile donatılabilir. Standart açık çarka kıyasla yarı açık çark, daha kararlı çalışma, daha düşük gürültü seviyeleri, daha az titreşim ve daha sağlam bir tasarım sağlar. Pompalanan sıvı sert katı maddeler içerebileceğinde yarı açık çark önerilir.

Mekanik salmastra

Tek mekanik salmastra

Mekanik salmastra yayı, pompalanan sıvı ile temas etmez, bu da iç pompa odasının tamamen yıkanabilir olmasını sağlar.

Tapflo CTX santrifüj pompaların tek mekanik salmastrası
Ra<0.8 μm'de mevcut gövdeler

Islanan ve dış parçalar Ra<0.8 μm'ye kadar kumlama yapılmıştır.

Kendinden emişli hijyenik santrifüj pompalar Tapflo CTS H
Aksesuar
Hijyenik Kapak

Parlatılmış AISI 304L’den yapılmış hijyenik motor kapağı, pompa temizleme işlemi sırasında motoru su sıçramalarından korur.

Tapflo CTS H Hijyenik Kendinden Emişli Santrifüj Pompalar Hijyenik Kapaklı
Yıkanmış Salmastra

Bu seçenek, yağlanmış salmastra seçeneğine benzer ve kuru çalışma riski olduğunda veya ürünün hava ile temas ettiğinde katılaşma veya kristalleşme eğilimi gösterdiğinde tavsiye edilir. Ek olarak, dolaşan yıkama sıvısı mekanik salmastradan ısıyı uzaklaştırır.

Yağlanmış Salmastra

Kısa süreli kuru çalışma ve/veya hava ile temas nedeniyle kristalleşme riski olan yerlerde mükemmel bir çözümdür.

Tapflo CTI pompaları için yağlanmış salmastra
Santrifüj Pompalar İçin Taşıma Arabaları

Tek bir pompayı tesisinizde birden fazla yerde kullanmak ister misiniz? Fabrikanın her yerine yayılmış teknolojik süreçleriniz mi var? Mobil çözümler sunuyoruz, çoğu Tapflo pompasına uyarlanmıştır. Pompanın serbest taşınabilirliği sayesinde cihazın kullanımı neredeyse sınırsızdır.

Pompa taşıma arabaları birkaç boyutta ve hijyenik ve endüstriyel versiyonlarda mevcuttur:

Özellikler ve Faydalar:

  • endüstriyel veya hijyenik tasarım,
  • kullanılan pompaya uyarlanmış 3 boyut,
  • kompakt ve dayanıklı paslanmaz çelik yapı,
  • ATEX bölgesi tasarımı.

Daha fazla bilgi ister misiniz? Tapflo pompa taşıma arabası ürün sayfasına göz atın.

Tapflo Endüstriyel Taşıma Arabası Santrifüj Pompalar İçin - Boyut S
Alternatif santrifüj pompalar
Kendinden emişli endüstriyel santrifüj pompalar | CTS I serisi

Tasarlanmıştır

Daha fazla bilgi ister misiniz? CTS H kendinden emişli endüstriyel santrifüj pompalar ürün sayfasına göz atın.

Samozasysające przemysłowe pompy wirowe Tapflo CTS I
Dikey santrifüj pompalar | CTV serisi

Sayesinde

Daha fazla bilgi ister misiniz? CTV dikey santrifüj pompalar ürün sayfasına göz atın.

  • Teknik veri

  • Tipik uygulamalar

  • Çalışma prensibi

  • İnşaat

  • Aksesuar

  • Alternatif santrifüj pompalar

Pompa kapasitesi: 54 m3/saat (900 l/dak)
Basma yüksekliği: 40 m
Maks. deşarj basıncı: CTS-C: 2,5 bar
CTS-D,E: 4 bar
Maks. katı madde boyutu:
6 mm
Sıcaklık: 90 °C
Viskozite: 200 mPa·s
Gövde malzemesi:
AISI 316L paslanmaz çelik, elektro cilalı Ra <0,8 μm
Çark malzemesi: açık, AISI 316L elektro cilalı Ra <0,8 μm, isteğe bağlı olarak yarı açık çark
Mekanik salmastra: tekli: seramik/grafit (standart), SiC/SiC veya SiC/grafit, isteğe bağlı olarak yağ haznesi veya harici yıkama ile
O-ringler: EPDM (FDA) (standart), FKM (FDA) veya FEP/silikon
Elektrik motoru: IP55, IEC flanş B3/B14 (uzatılmış şaftlı versiyon için B3). ATEX Ex e veya Ex d sertifikalı olarak mevcuttur. Diğer motorlar istek üzerine temin edilebilir.
Mevcut boyutlar ve bağlantılar:
Model
dış dişli DIN 11851 DIN 11851
giriş çıkış tahliye
CTS I C… DN40 DN40 DN15
CTS I D… DN65 DN50 DN15
CTS I E… DN65 DN50 DN15

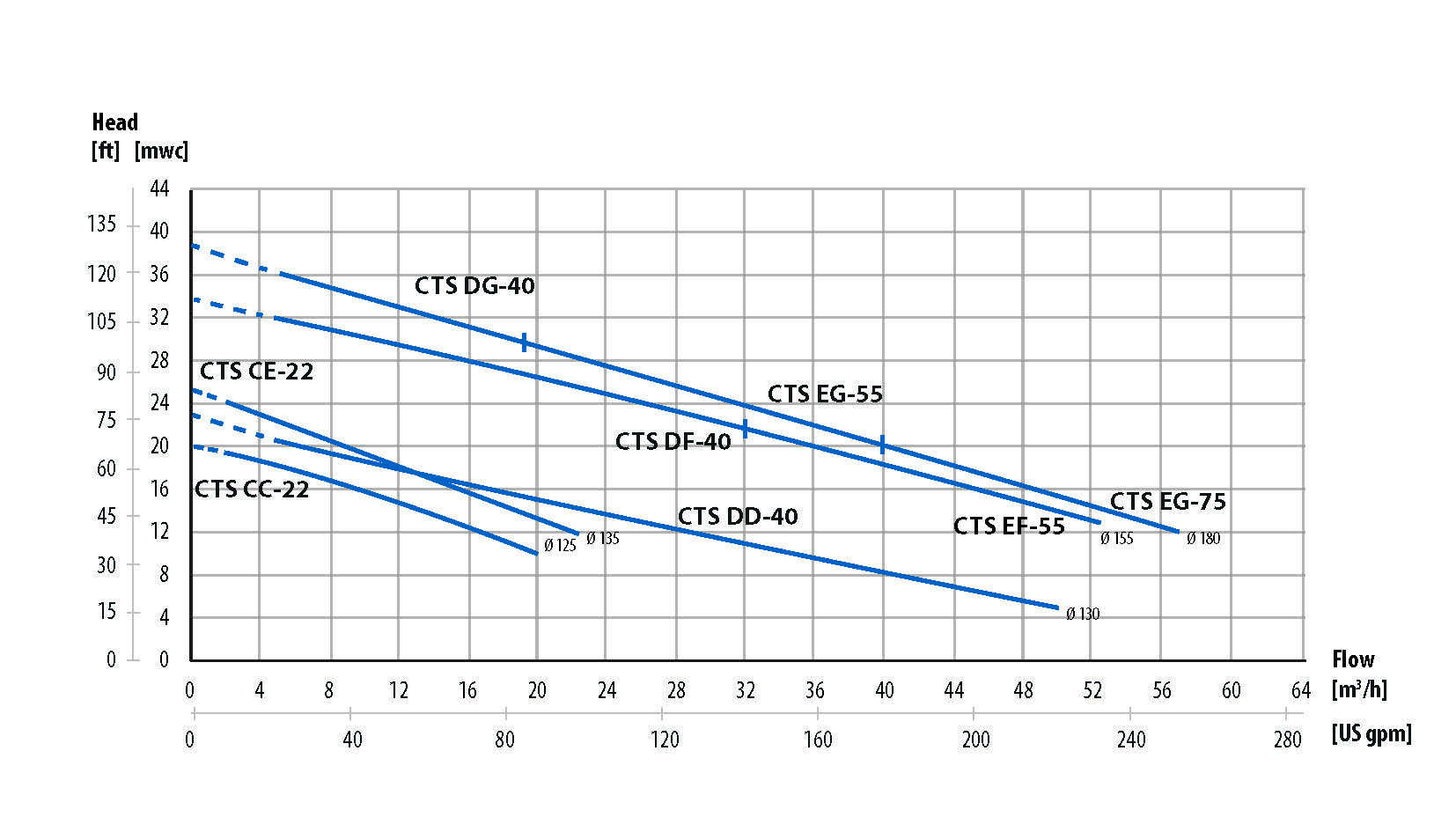

Performans eğrileri
