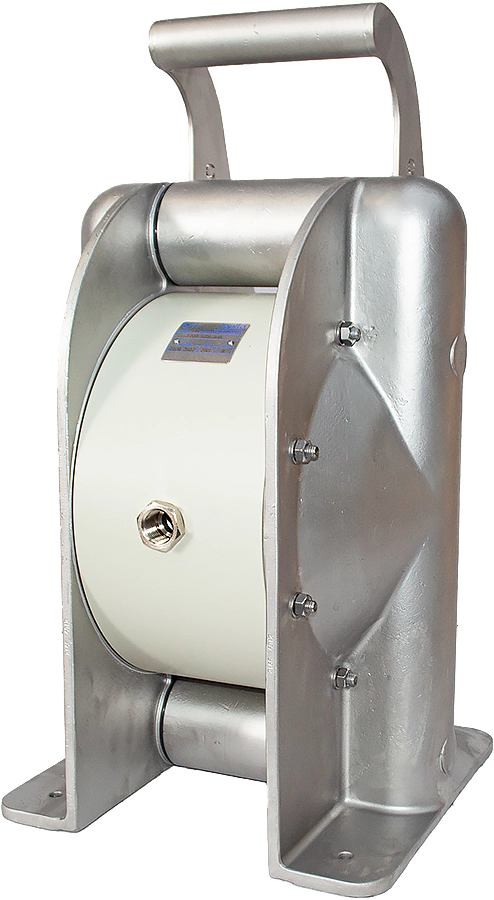

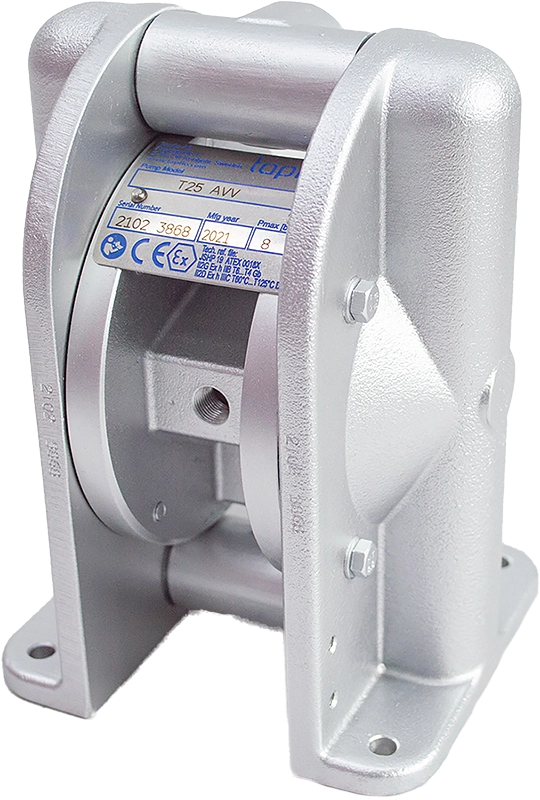

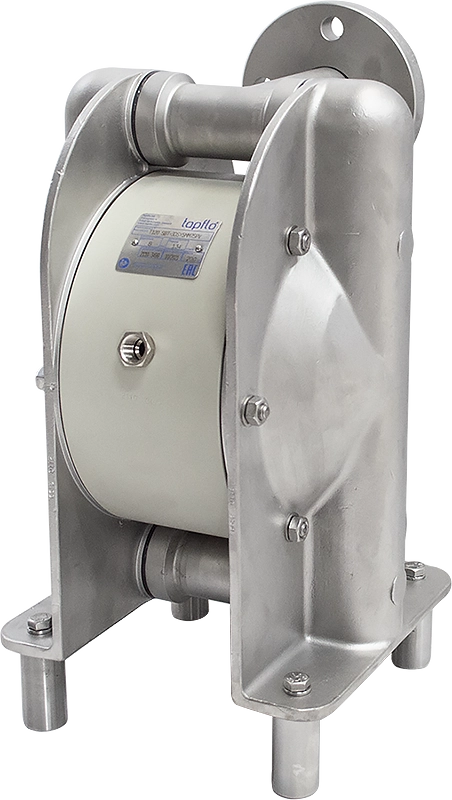

Metal diyaframlı pompalar
Tapflo metal diyaframlı pompalar, endüstriyel sektörde her türlü sıvıyı pompalamak için çok yönlü pompalardır – viskoz, kimyasal olarak agresif ve yüksek aşındırıcı katı maddeler içerenler. Tapflo diyaframlı pompaların avantajı, kompakt ve basit tasarımlarıdır – elektrik gücü gerektirmezler, basit bakım sağlarlar ve servis maliyetlerinin azaltılmasını en üst düzeye çıkarırlar. Piyasada bulunan standart diyaframlı pompalara göre %70 daha az parçadan üretilmiştir. Alüminyum, dökme demir, AISI 316 paslanmaz çelik ve PTFE kaplı alüminyum olarak, ayrıca tehlikeli ortamlarda kullanım için ATEX versiyonunda da mevcuttur.
Tapflo metal diyaframlı pompa, kimya, bitüm, petrokimya, inşaat ve makine üretimi endüstrileri için tasarlanmıştır.
HIZLI GERÇEKLER
ÖZELLİKLER & FAYDALAR
Tapflo metal diyaframlı pompalar, endüstriyel sektörde her türlü sıvıyı pompalamak için çok yönlü pompalardır – viskoz, kimyasal olarak agresif ve yüksek aşındırıcı katı maddeler içerenler. Tapflo diyaframlı pompaların avantajı, kompakt ve basit tasarımlarıdır – elektrik gücü gerektirmezler, basit bakım sağlarlar ve servis maliyetlerinin azaltılmasını en üst düzeye çıkarırlar. Piyasada bulunan standart diyaframlı pompalara göre %70 daha az parçadan üretilmiştir. Alüminyum, dökme demir, AISI 316 paslanmaz çelik ve PTFE kaplı alüminyum olarak, ayrıca tehlikeli ortamlarda kullanım için ATEX versiyonunda da mevcuttur.
Tapflo metal diyaframlı pompa, kimya, bitüm, petrokimya, inşaat ve makine üretimi endüstrileri için tasarlanmıştır.
| Pompa kapasitesi: | 49 m3/saat (820 l/dak) | |
| Maks. boşaltma basıncı: | 8 bar | |
| Maks. katı madde boyutu: | 3-15 mm | |
| Sıcaklık: | 110 °C | |
| Gövde yapım malzemeleri: | alüminyum veya paslanmaz çelik AISI 316L | |
| Diyafram yapım malzemeleri: | NBR, PTFE veya EPDM | |
| Valf topu yapım malzemeleri: | NBR, PTFE, AISI 316L, EPDM, poliüretan veya seramik | |
| Hava dağıtıcı yapım malzemeleri: | pirinç/NBR veya isteğe bağlı AISI 316L/FKM, PET/NBR veya PET/FKM | |
| Malzeme tasarımlarındaki temel farklılıklar: | ||
| Alüminyum ve dökme demir | Nötr pH’a sahip, hem yoğun hem de seyreltik, katı parçacıklar içeren veya aşındırıcı özelliklere sahip ortamların taşınması için. Alüminyum ve dökme demirden yapılmış pompalar, örneğin atölyelerde, boya endüstrisinde, atık su arıtma tesislerinde vb. kullanılabilir. | |

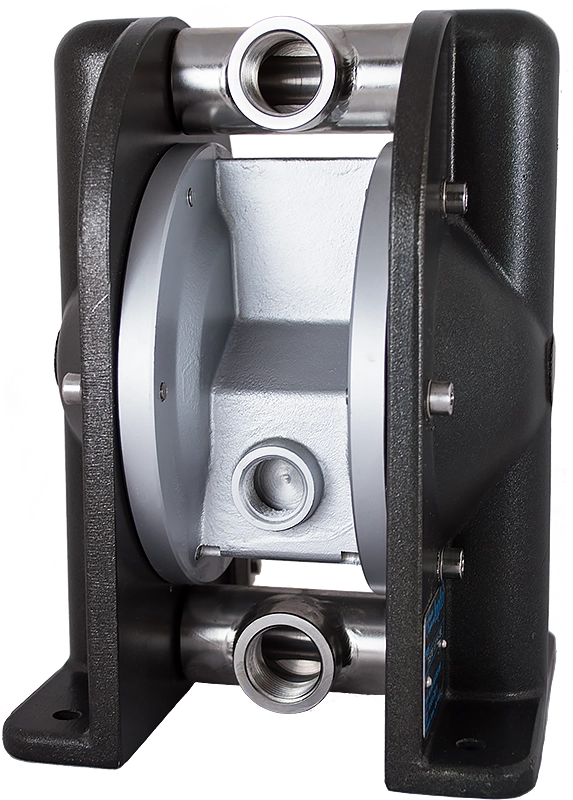

| PTFE kaplamalı alüminyum | Daha pahalı PTFE pompalarına bir alternatifin gerektiği ancak alüminyumun kimyasal olarak dayanıklı olmadığı baskı endüstrisi için oluşturulmuştur. Hafif asidik veya alkali özelliklere sahip bir ortamın pompalanması gereken her yerde kullanım için pompalar. | |
| AISI 316L paslanmaz çelik | Bu pompaların dökümleri, yüksek yüzey kalitesi ve boyutsal doğruluk sağlayan kayıp balmumu yöntemi kullanılarak yapılır. Mekanik dayanımları kimyasal dayanımla birleşir. AISI 316L çeliği, nitrik asit ve sodyum hidroksit gibi agresif maddelere karşı dayanıklıdır. | |
| Mevcut boyutlar: | |||
| Model | Maks. kapasite (l/dak) | BSP dişli bağlantılar | ![]() |

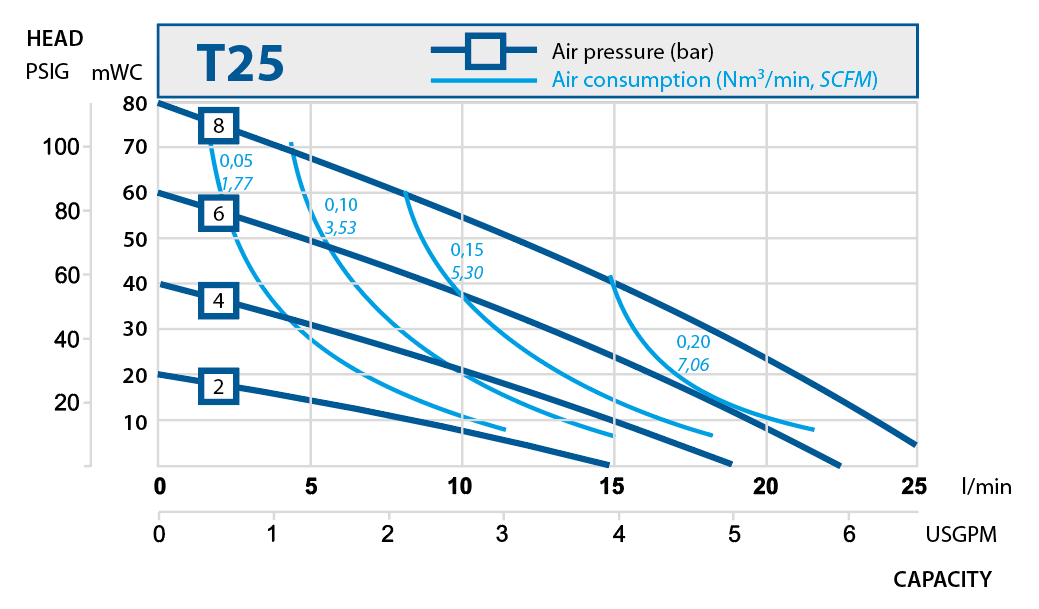

| T25* | 26 | 1/2″ | |

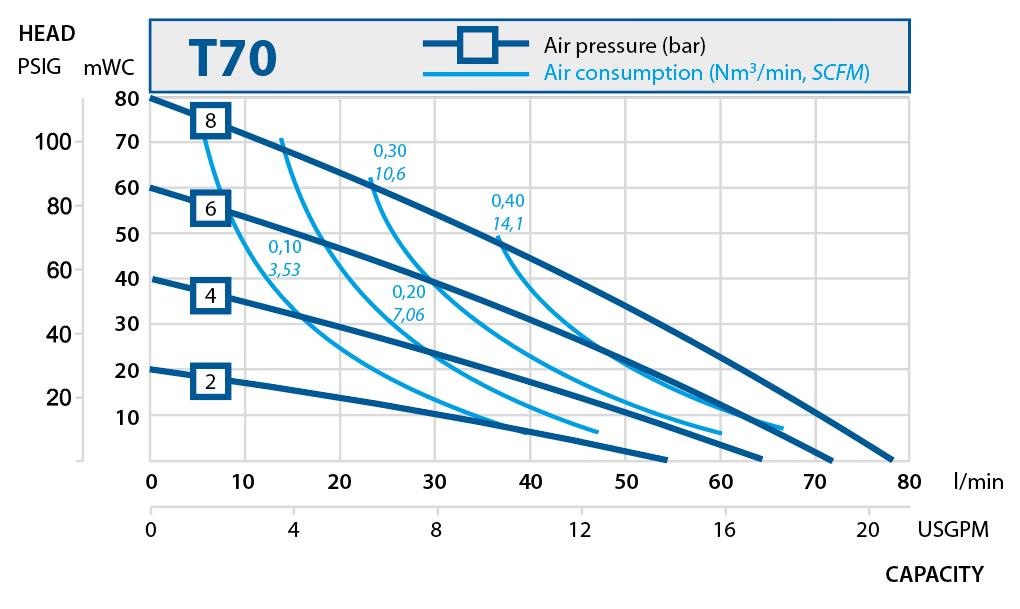

| T70 | 78 | 3/4″ | |

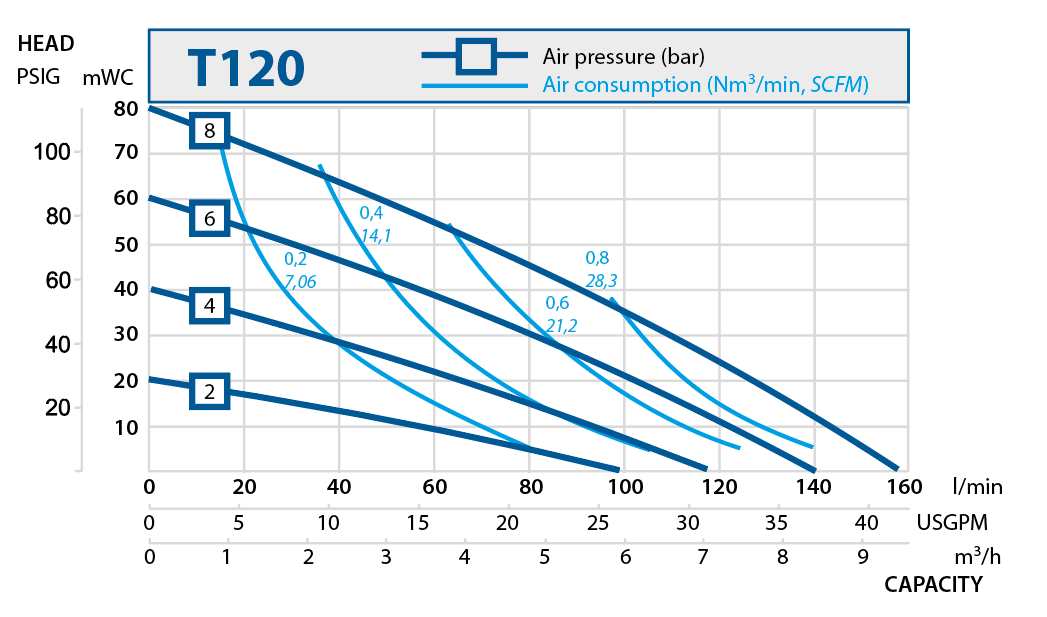

| T120 | 158 | 1″ | |

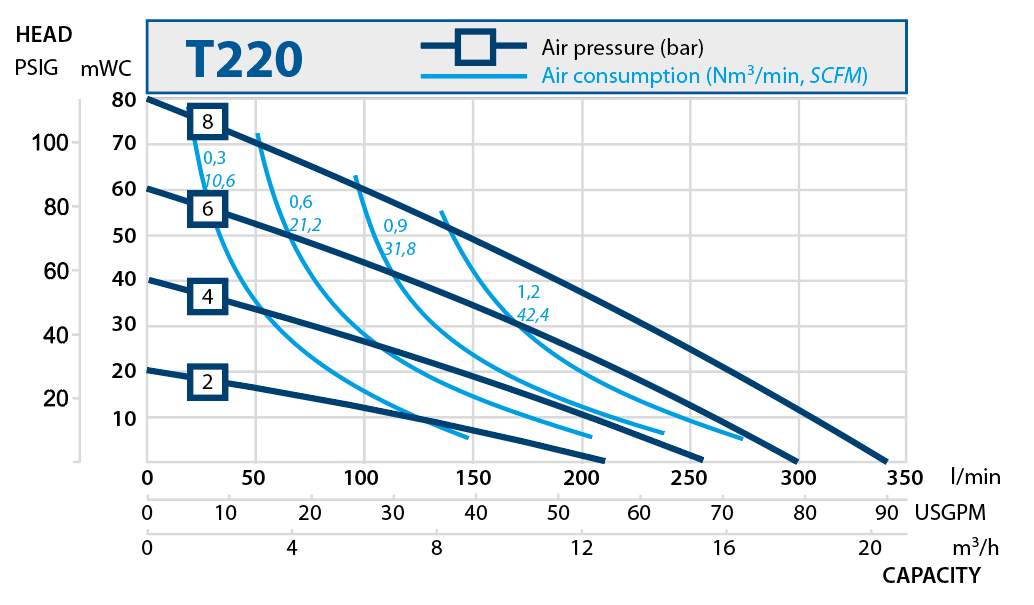

| T220 | 330 | 1 1/2″ | |

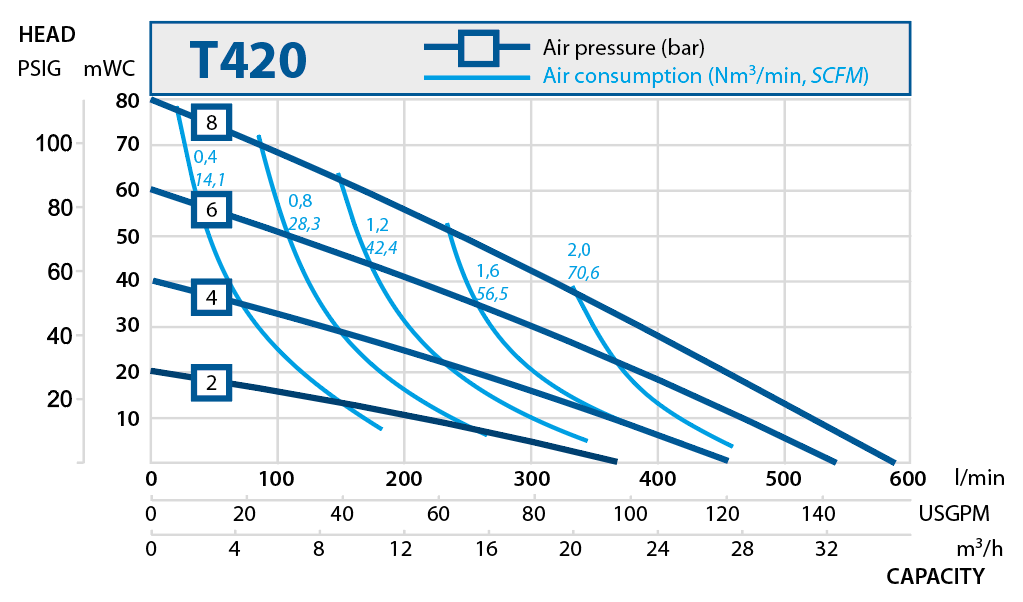

| T420 | 570 | 2″ | |

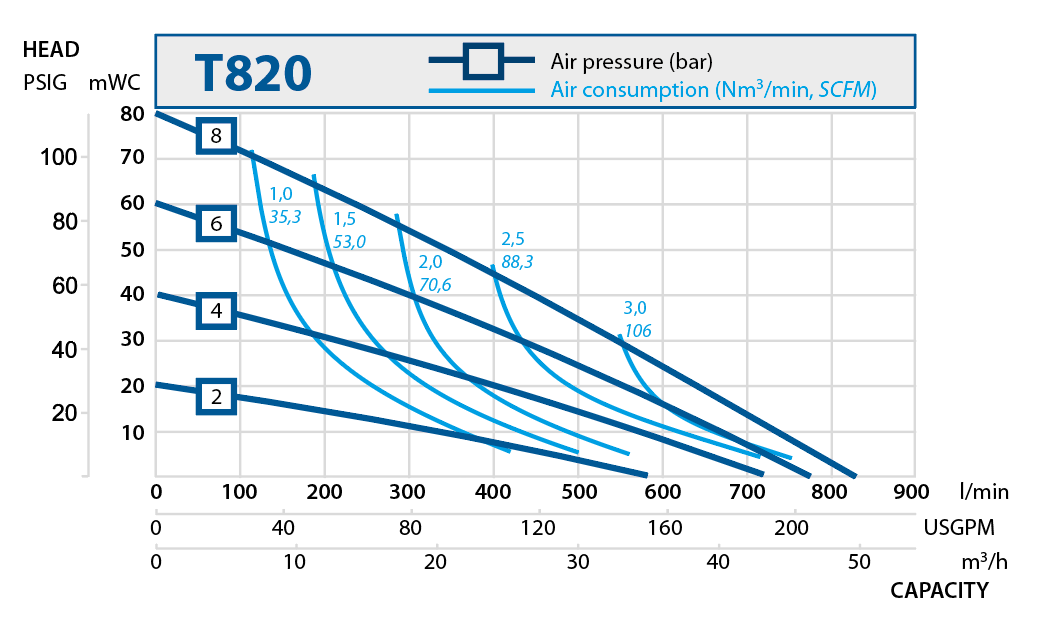

| T820 | 820 | 3″ | |
| *T25 yalnızca alüminyum ve dökme demirde mevcuttur | |||
| Sektör | Uygulama örneği |
| Genel sektör | yağlar, katı yağlar, solventler, su, soğutma sıvıları, yağlayıcılar |
| Kimya | asitler, alkaliler, alkoller, solventler, lateks, emülsiyonlar |
| Baskı | yapıştırıcılar, katkı maddeleri, vernikler, mürekkepler, boyalar, lateks, asitler, reçineler, pigmentler |
| İnşaat | yapıştırıcılar, yağlar, macunlar, maden suyu ve çamurları |
| Seramik | aşındırıcı sıvılar, sır, su, emayeler, kil |
![]() |
1. Opsiyonel Kamlok bağlantıları Metal serisi diyaframlı pompalar, conta içeren erkek ve dişi parçalardan oluşan CAMLOCK bağlantıları ile sipariş edilebilir. Erkek parçayı dişi parçaya yerleştirip sabitleme elemanlarını manuel olarak bastırarak kilitlenirler. |
| 2. Dayanıklı valf yuvaları Valf yuvaları, valf kürelerinin çarpmasından kaynaklanan erozyona maruz kalır. En yüksek dayanıklılığı sağlamak için döküm içine gömülü yuvalar AISI 316 çeliğinden yapılmıştır. |
|
| 3. Montaj esnekliği Bağlantı noktaları 180° döndürülebilir. Konumu montaja göre ayarlamak için bağlantı noktasını çevirmeniz yeterlidir. BSP veya NPT iç dişli plastik bağlantı noktaları standart olarak tedarik edilir. Çift bağlantı noktaları da mevcuttur. |
|
| 4. Düşük hava tüketimi Hava besleme sistemi, tüm hava kanallarını en aza indirmek için tasarlanmıştır. Bu, tüm “ölü alanları” ortadan kaldırmış ve dolayısıyla maksimum pompa verimliliği elde edilmesini sağlamıştır. |
Tapflo diyaframlı pompa, basınçlı hava ile çalışır. İki diyafram, sıvı pompalamaya iterek dönüşümlü olarak çalışır. Bilyalı vanalar, sıvıyı doğru yöne yönlendiren çek valfler olarak görev yapar.
Her döngü sırasında, boşaltma diyaframının arkasındaki hava basıncı, ortam tarafındaki sıvı kaldırma yüksekliğine eşittir. Bu, Tapflo diyaframlı pompaların, diyafram ömrünü olumsuz etkilemeden kapalı bir boşaltma valfi ile çalışabileceği anlamına gelir.
EMME
Geri çekilen diyafram bir vakum oluşturur ve böylece ortam emme olayı gerçekleşir.
BOŞALTMA
İkinci diyafram, ikinci diyafram odasındaki ortama eş zamanlı olarak hava basıncı aktararak onu boşaltma portuna doğru iter.
| Uzun ömürlü diyaframlar
Tapflo diyaframları, ortamla temas eden tamamen düzgün bir yüzey sağlayan, zorlu koşullarda çalışmak için ideal olan kompozit yapılardır. Bu, diyaframdan sızıntıyı önlemeyi ve temiz tutmayı sağlar. Diyaframlar tüm ihtiyaçlara uygun çeşitli malzeme ve renklerde mevcuttur. Mevcut malzeme versiyonları: EPDM, NBR, FKM, PTFE, PTFE TFM 1705b, beyaz EPDM, beyaz EPDM destekli PTFE, beyaz NBR. ![]() Gelişmiş üretim, kürleme, kesme ve bitirme süreci, milyonlarca vuruşa kadar dayanacak kompozit diyaframın uzun hizmet ömrünü garanti eder. Bileşen malzemeleri özel olarak üretilir ve kompozit diyafram teknolojisine ve presle kalıplama işlemine uyarlanır. |
(1) PTFE TFM katmanı (2) ön katman (3) çekirdek (metal) (4) kumaş (5) arka katman |
![]() |
Ekonomik güç kaynağı – hava dağıtıcıları
Diyaframların arkasındaki odalara basınçlı havayı yönlendiren hava dağıtıcısı, pompanın kalbidir. Dağıtıcı, hava yolunu ve ölü noktaları en aza indirmek için diyaframlar arasındaki pompanın merkezinde bulunur. Bu tasarım, güvenilir ve ekonomik çalışma için anahtardır. Özel bir sızdırmazlık sistemi sayesinde dağıtıcının yağlanmasına gerek yoktur. Bu sadece para tasarrufu sağlamakla kalmaz, aynı zamanda çevreyi de korur. Mevcut malzeme versiyonları: pirinç, PET ve AISI 316L paslanmaz çelik |
| Küresel çek valfler
Tapflo pompaları, sıvının doğru yönde pompalanmasını sağlamak için dört çek valf ile donatılmıştır. Mevcut malzeme versiyonları: EPDM, NBR, PTFE, PTFE TFM 1635, PE1000, FKM, PU, Seramik, SiC, AISI 316L. |
![]() |
| Varil Pompaları | TD Serisi
Küçük tankların boşaltılmasını ve pompanın farklı tanklar ve variller arasında kolayca taşınmasını sağlar. Varil ve konteynerleri boşaltmak için hafif ve mobil bir çözüm. Pompalar, PP veya PTFE tüp ve AISI 316L paslanmaz çelik bir tutamak ile donatılmıştır. Özellikler ve Avantajlar:
Daha fazla bilgi edinmek ister misiniz? Tapflo TD Diyaframlı Varil Pompaları ürün sayfasına göz atın. |
![]() |

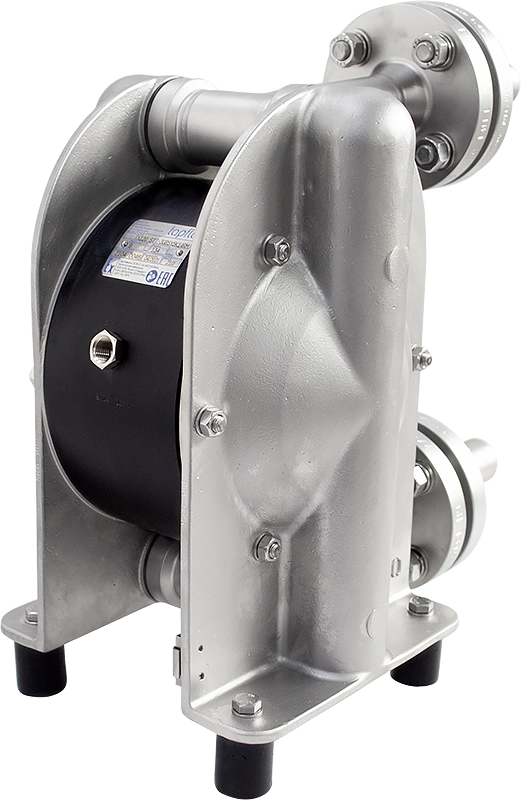

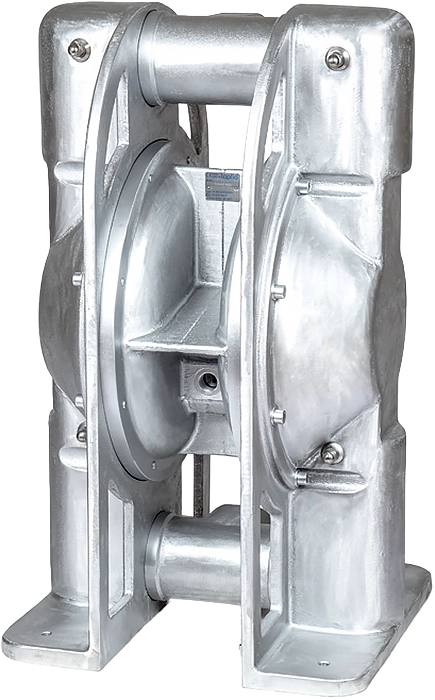

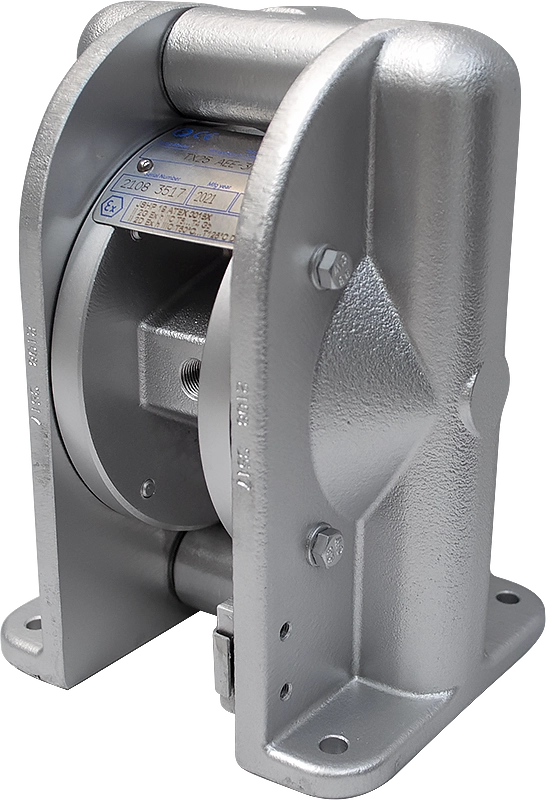

| ATEX Patlamaya Dayanıklı Pompalar | TX Serisi
Potansiyel olarak patlayıcı ortamlarda kullanım için tasarlanmış, antistatik PE ve PTFE’den yapılmış Tapflo diyaframlı pompalar. ATEX Direktifi 2014/34/EU’ya uygun olarak Ex zone 1’de kullanılabilirler.
Daha fazla bilgi edinmek ister misiniz? ATEX versiyonunda Tapflo TX Metal Diyaframlı Pompalar için ürün sayfasına göz atın. |
![]() |
| Dahili Pulsasyon Sönümleyicili Pompalar | TK Serisi
Dahili pulsasyon sönümleyici, tesisattaki alanın sınırlı olduğu yerlerde deşarj hattındaki basınç dalgalanmalarını ortadan kaldırmak için ideal bir çözümdür. Mevcut boyutlar: TRK20, TK50, TK100, TK200 Daha fazla bilgi edinmek ister misiniz? Tapflo Diyaframlı Pompa Pulsasyon Sönümleyicileri için ürün sayfasına göz atın. |
![]() |
| Çift Bağlantılı Pompalar | TT Serisi
Tapflo PE ve PTFE serisi pompalar, pompa giriş ve çıkışında çift bağlantı ile donatılabilir. Bu, karıştırma veya sıvıları dolaştırma için kullanılan “tekte iki pompa” etkisini verir. Bir pompa haznesindeki ortam, diğerindeki ortamdan ayrılır. Örnek uygulamalar:
|
![]() |

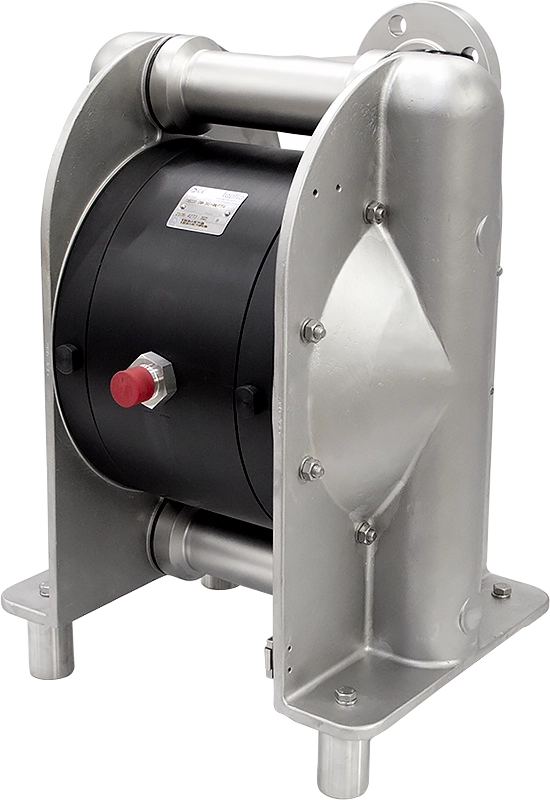

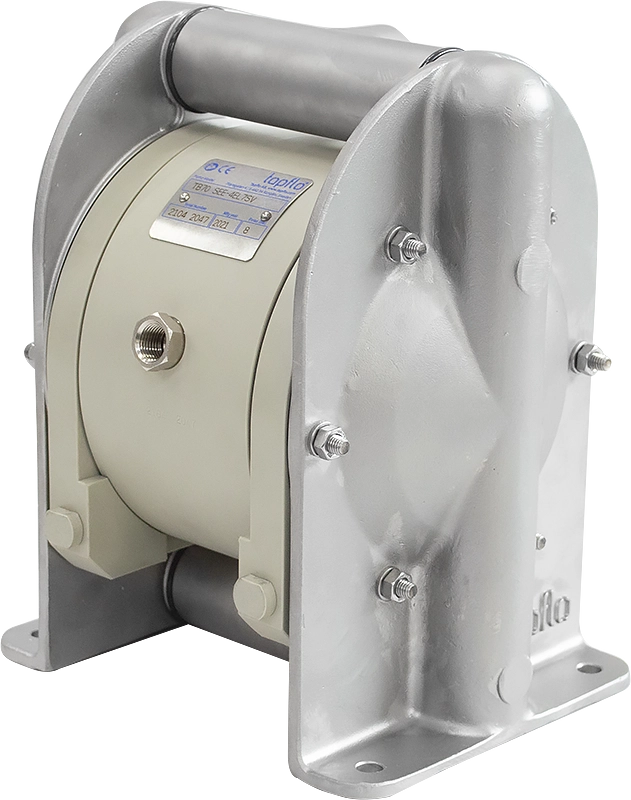

| Çift Diyaframlı Pompalar | TB Serisi
Kimyasallar gibi tehlikeli uygulamalar için tasarlanmıştır. Çift diyafram kullanımı, potansiyel olarak tehlikeli veya değerli ortamların hava dağıtım sistemine ve çevreye sızma riskini önemli ölçüde azaltır. Özellikler ve Avantajlar:
Tapflo TB çift diyaframlı pompa (sözde bariyer pompa), piyasadaki diğer bariyer sistemlerinden daha güvenlidir. Pompalanan ortamın muhafazasını sağlayarak sızıntıları izleyen ve bunlara yanıt veren pompa ekipmanları yelpazemizin bir parçasıdır. Ek pompa izleme için GuardianTM alarm sistemi gibi ek aksesuarların kullanılmasını öneririz. |
![]() |
| Akıllı Enerji Tasarruflu Pompalar | TC Serisi
TC serisi akıllı pompalar, Tapflo tarafından tanıtılan LEAP teknolojisi ile donatılarak standart diyaframlı pompaların bir modifikasyonudur. LEAP® veya “Düşük Enerjili Hava Pompası”, standart pompalara kıyasla iç kayıpları ve sürtünmeyi azaltarak çalışma hava basıncını düşürmek için hava tahrikli diyaframlı pompalarda kullanılan patentli bir teknolojidir. LEAP, diyafram milinin konumunu algılayan ve diyafram hareketini otomatik olarak kontrol eden bir ara sistem kullanır. LEAP® teknolojisine sahip pompa, bloke olmadan 0,3 bar basınçta pompalama yapmaya başlayabilir – testte, pompa diğer pompalar çalışmaya başlamadan önce maksimum kapasitesinin %70’ine ulaştı. Bu, %70’e varan enerji tasarrufu anlamına gelir. Özellikler ve Avantajlar:
|
|
| Pnömatik Boşaltmalı Pompalar
İşlem otomasyonunu sağlamak için pnömatik pompa boşaltma sistemi geliştirdik. Bu fonksiyon sayesinde pompa, tesisattan sökülmeden boşaltılabilir. Mevcut boyutlar: T120, T220, T420 |
![]() |
| Bilyalı Vana Kaldırıcı Pompalar | TL Serisi
Tesisattan çıkarılamayan bir pompayı boşaltmak için harika bir yol. Sıvının pompadan boşalmasına izin vermek için bilyalı vanayı vana yuvasından kaldırın. Mevcut boyutlar: T70, T120, T220, T420 |
![]() |
| Diyaframlı Pompalar İçin Pulsasyon Sönümleyiciler | DT serisi
Tapflo DT Aktif Pulsasyon Sönümleyici, pompa çıkışındaki basınç dalgalanmalarını ortadan kaldırmanın en etkili yoludur. Sıkıştırılmış hava ve diyafram ile aktif olarak çalışır, titreşimi en aza indirmek için mevcut basınca otomatik olarak uyum sağlar. Tapflo DT Aktif Pulsasyon Sönümleyiciler, ATEX patlayıcı atmosferlerde kullanım için tasarlanmış versiyonlar da dahil olmak üzere tüm boyutlardaki ve malzeme versiyonlarındaki Tapflo diyaframlı pompalar için mevcuttur. Daha fazla bilgi ister misiniz? Tapflo diyaframlı pompa pulsasyon sönümleyicileri için ürün sayfasına göz atın. |
![]() |
| Diyaframlı Pompalar İçin Taşıma Arabaları
Tek bir pompayı tesisinizde birden fazla yerde kullanmak ister misiniz? Teknolojik süreçleriniz fabrikanın farklı yerlerine mi dağılmış durumda? Mobil çözümler sunuyoruz ve bunlar çoğu Tapflo pompasına uyacak şekilde tasarlanmıştır. Pompanın serbestçe taşınabilmesi sayesinde cihazın kullanımı neredeyse sınırsızdır. Pompa taşıma arabaları birkaç boyutta ve hijyenik ve endüstriyel versiyonlarda mevcuttur: Özellikler ve faydalar:
Daha fazla bilgi ister misiniz? Tapflo pompa taşıma arabaları için ürün sayfasına göz atın. |
![]() |
| Alarm Sistemi | GuardianTM
GuardianTM sistemi, havalı çift diyaframlı bir pompayı gereksiz enerji tüketen ve parçaların ömrünü kısaltan verimsiz çalışmadan korumak için tasarlanmış enerji tasarruflu bir cihazdır. Ayrıca yüksek riskli uygulamalarda iş güvenliğini artırır. GuardianTM sistemi, sıvı basıncını izler ve basınç değeri ayarlanan değerin üzerine çıktığında veya altına düştüğünde bunu değiştirir. Böylece pompaları aşağıdaki durumlarda kontrol eder:
|
![]() |
| Kontrol Sistemleri | TPUK
Pompa kurulumunun işlevselliğini ve esnekliğini artıran ve pompa veya sistemin kontrolünü sağlayan birçok çözüm sunuyoruz. Pnömatik Dozaj Kontrolü Dozaj kontrol ünitesi, herhangi bir havalı diyaframlı pompayı hassas bir şekilde tanımlanmış ve tekrarlanabilir bir ortam miktarını aktaracak şekilde ayarlamanıza olanak tanır. Pnömatik Ortam Seviyesi Kontrolü Bir tankta ayarlanan sıvı seviyesini korumak için kullanılan tamamen pnömatik otomatik bir sistemdir. VFC Darbe Sayacı/Düşük Basınç PLC sistemleriyle entegrasyon için voltajsız kontaklı (VFC) bir darbe sayacı mevcuttur. Ömür Sayacı Pompanın çalışma ömrü boyunca yaptığı toplam vuruş sayısını gösterir. Kompakt, kullanımı kolay bir sistem, servis kontrolünü yapmanıza ve planlı önleyici bakımı uygulamanıza olanak tanır.
|
![]() |
| Filtre-Regülatör ve İğne Vana Seti
Bu seti kullanarak pompa her zaman uygun hava kalitesi ve optimum basınç ve hızda çalışacak, bu da enerji tasarrufu sağlayacak ve pompa bileşenlerinin ömrünü uzatacaktır. Set, bir filtre-regülatör, basınç göstergesi, duvar braketi, iğne vana ve/veya su ayırıcısı içerir. Filtre 5 mikron, regülatör 0-12 bar’dır ve tüm Tapflo havalı diyaframlı pompa boyutları için 1/8″ ila 3/4″ boyutlarında mevcuttur. Özellikler ve faydalar:
|
![]() |
| BASINÇLI EMİŞ | KENDİNDEN EMİŞLİ | SU ALTI |
![]() |
![]() |
![]() |
| Emiş tarafında pozitif basınçla tasarlanmış kurulum. Bu, tankın tamamen boşaltılması gerektiğinde veya yüksek yoğunluklu akışkanların pompalanması gerektiğinde en iyi çözümdür. | Tapflo diyaframlı pompaların tasarımı, yüksek vakumda çalışmalarına olanak tanır. Pompayı emiş tarafında vakum varken çalıştırmak mümkündür ve bu cihaza herhangi bir zarar vermez. Emiş kaldırma, kuru bir boru hattından 5 metreye kadar ve ıslak bir boru hattından 8 metreye kadar mümkündür. Emiş kapasitesi pompa boyutuna bağlıdır. | Tüm Tapflo diyaframlı pompalar su altında kurulabilir. Sıvı ile temas edecek tüm elemanların kimyasal direncini kontrol etmek önemlidir. Pompa çalışması için bir koşul, uygun bir hortum kullanarak pompanın hava çıkışını sıvı seviyesinin üzerine boşaltmaktır. |
