Bakım ve üretim maliyetlerini en aza indirmek için aşağıdaki izleme ve koruma sistemlerinin kurulmasını şiddetle tavsiye ederiz:

  • Kuru çalışma koruması
  • Basınç göstergesi
  • Çekvalf
  • Emiş filtresi

Tüm ek cihazlar, çok geniş bir uygulama yelpazesini kapsayan kalıcı bir PP katmanı ile kaplanmıştır – metal parçalar pompalanan sıvı ile temas etmez. Tüm takviye parçaları 316 paslanmaz çelikten yapılmıştır.

Yüksek aşındırıcı sıvılar (yüksek katı madde içeriği) için HMPE parçaları sipariş edilebilir.

Yüksek sıcaklıklarda çok agresif sıvılar için PVDF sunabiliriz.

Bakım ve üretim maliyetlerini en aza indirmek için aşağıdaki izleme ve koruma sistemlerinin kurulmasını şiddetle tavsiye ederiz:

  • Kuru çalışma koruması
  • Basınç göstergesi
  • Çekvalf
  • Emiş filtresi

Tüm ek cihazlar, çok geniş bir uygulama yelpazesini kapsayan kalıcı bir PP katmanı ile kaplanmıştır – metal parçalar pompalanan sıvı ile temas etmez. Tüm takviye parçaları 316 paslanmaz çelikten yapılmıştır.

Yüksek aşındırıcı sıvılar (yüksek katı madde içeriği) için HMPE parçaları sipariş edilebilir.

Yüksek sıcaklıklarda çok agresif sıvılar için PVDF sunabiliriz.

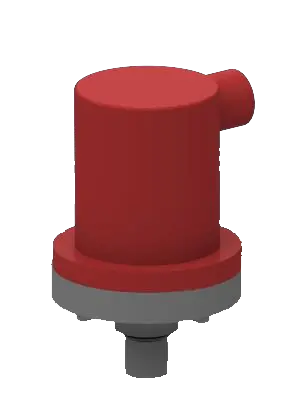

Basınç sensörü
Pressure sensor Susuz çalışma koruması/basınç sensörü

Düşük ve yüksek basınç güvenlik valfleri, tesisatı aşırı basınç birikimine karşı korur. Düşük veya yüksek basınç oluştuğunda sesli ve görsel bir alarm üretecek şekilde de bağlanabilirler.

Cihaz, kavitasyon, susuz çalışma veya artan basınçtan zarar görebilecek pompa ekipmanlarını korumak için idealdir.

Diyaframlı basınç sensörünü içeren cihaz, pompa tarafından bir T bağlantı parçası ve dişli bağlantı ile pompaya takılan deşarj borusuna monte edilir.

  • Alt parça malzemeleri: PP – maks. 80 °C; PVC – maks. 60 °C; PTFE – maks. 120 °C
  • EPDM, Viton veya Viton/PTFE diyaframlar
  • Nominal basınç. Hat içindeki maksimum basınç: 5 bar. Çalışma basıncı: 0,1 – 2 bar

Cihaz, pompa motorunun güç kaynağını kontrol eden, yerleşik veya bir bağlantı kutusuna bağlı bir elektromanyetik röleye bağlanmalıdır. Herhangi bir tek veya üç fazlı motorla kullanılabilir. Boru hattına anahtarlama ünitesini monte etmek için bir T bağlantı parçası, hem metal hem de plastik malzemeler için tüm boyutlarda tedarik edilebilir.

Kavitasyon ve susuz çalışma

Kavitasyon oluşursa veya pompa susuz çalışırsa, çıkış basıncı düşer; bu işlem basınç sensörünü etkinleştirir ve bir elektromanyetik röle aracılığıyla pompanın güç kaynağını kapatır. Blok kafasındaki kapak altında bulunan bir ayar vidası, basınç sensörünün belirli bir basınç düşüşünde çalışmasını sağlar. Minimum çıkış basıncı 0,2 bar olmalıdır. Basınç sensörü, temiz, kristalleşmeyen sıvılarla çalışmak üzere tasarlanmıştır.

Katı parçacıklar içeren sıvılar veya kristalleşen sıvılar için, hattaki basınç değişiminin sinyal cihazına iletildiği bir diyafram içeren ara bir hazne kullanılabilir. Ara haznenin avantajı, sıvı akışı için geniş açık yüzey alanına sahip olması, böylece tıkanma olasılığını önemli ölçüde azaltmasıdır.

Membran sensörleri
Diaphragm sensors Acil durdurma özellikli görsel kontrol sistemi.

Diyafram sensörü, nötr veya kimyasal olarak agresif sıvılar için kullanılabilir. Ortamla temas eden tüm parçalar, yüksek korozyon direncine sahip plastik veya paslanmaz çelikten yapılmıştır. Sensör ile sıvı arasında temas yoktur.

Sensör, bir diyafram ile sıvıdan ayrılır. Basınç aktarımı bir tampon çözelti aracılığıyla gerçekleşir. Geniş diyafram yüzey alanı, tampon çözeltisinin çok düşük sıkıştırılabilirliği ile birleştiğinde, çok doğru bir gösterge sağlar. Cihaz, harici dişli ½” T parçası kullanılarak pompanın yakınına deşarj borusuna monte edilir. Özel tasarımı sayesinde, daha rahat bir okuma konumu için cihaz 360° döndürülebilir.

  • Mevcut malzemeler
    Diyafram gövdesi: PP, PVDF
    Diyafram/contalar: PTFE
  • Maksimum çalışma sıcaklığı: PP: 0 ila 80 °C, PVDF: -40 ila 120 °C
  • Maksimum çalışma basıncı: PN 4
  • Bağlantılar: R ½” iç dişli, R 1”, R 1 ¼” dış dişli
  • Aralık: 0-4 bar

Sensörler ayrıca, pompaların susuz çalışmasını önlemek veya örneğin filtreleme sistemlerinde aşırı basınç kontrolü için kontak anahtarları (MKM kodu) ile de mevcuttur. Enjeksiyon basıncı yükselirse veya düşerse, basınç anahtarı etkinleşir ve pompa elektromanyetik bir röle aracılığıyla kapanır. Sensör, yerleşik olabilen veya pompanın motoruna giden elektrik beslemesini kontrol eden bir dağıtım kutusuna bağlanabilen bir elektromanyetik röleye bağlanmalıdır.

Basınç sensörü, temiz, kristalleşmeyen sıvılarla çalışmak üzere tasarlanmıştır. Askıda katı madde içeren veya kristalleşmeye eğilimli sıvılar için, basınç değişikliklerinin anahtara iletildiği bir diyafram içeren ara bir hazne ile cihaz yapılabilir. Ara haznenin avantajı, sıvı ile daha az kısıtlı bir temas yüzeyine sahip olması ve böylece tıkanma olasılığını önemli ölçüde azaltmasıdır.

Emme üniteleri

Uygulamalar
Astar üniteleri, santrifüj pompaların kendi kendine astarlanmasını sağlar. Her bir emiş tesisatı elemanının gerekli hacmi hesaplanabilir. Geniş bir standart emiş tesisatı yelpazesi sunuyoruz ve özel olarak üretilmiş üniteler (örneğin, 500 l) üretiyoruz. Pompa dolduğunda, emiş hattı aracılığıyla hemen astarlama yapabilir ve boşaltma hattı aracılığıyla hava tahliye edebilir. Her çalıştırmada otomatik olarak astarlama yapılması için, astarlama elemanı boşalmadan önce pompanın kapatılması esastır. Bu prosedürü sağlamak ve pompayı korumak için ek ekipmanlar konusunda tavsiyede bulunabiliriz.

Astar üniteleri. Malzemeler Malzemeler
Standart olarak, geniş bir uygulama yelpazesini kapsayan Polipropilen (PPH) kullanılır. Özellikle yüksek sıcaklıklarda kimyasal olarak agresif sıvıları işlemek için, tank bile tamamen PVDF’den yapılabilir. EPDM contalar standarttır.

No. Açıklama Standart Opsiyonel
1 Ayaklı vana/çekvalf PPH PVDF | PVC | PE
2 Şeffaf dolum ağzı PPH PVDF | PVC | PE
3 Bağlı geri dönüş hortumlu havalandırma vanası PPH PVDF
4 Diyaframlı basınç göstergesi PPH PVDF
5 Tapa yerine boşaltma vanası PPH PVDF

20 °C’de maksimum çalışma basıncı: -0,8 ila 2 bar

Emiş hattında önerilen akış: 1 m/s

Çek valfler
Check Valves
  • Tamamen korozyona dayanıklı PP
  • Metal parçalar sıvı ile temas etmez
  • EPDM (standart) veya Viton’dan yapılmış contalar
  • Maksimum güvenlik için PTFE contalı yay
  • Tamamen sızdırmaz
  • Santrifüj pompaların emiş veya basma borusuna yatay veya dikey montaj
  • Boru hattında değişiklik yapmadan vananın sökülebilme imkanı
Filtreler
Filtreler. Pompa ünitesi koruma sistemleri Emme hattı filtreleri öncelikli olarak pompayı katı parçacıkların etkilerinden korumak için kullanılır. Filtrenin varlığı, pompada ciddi hasarları önleyebilir, böylece bakım maliyetlerini ve arıza süresini azaltır.

Tüm filtreler, santrifüj pompalar için önerilen maksimum akış hızına göre tasarlanmıştır.

Filtre sepetindeki basınç düşüşü çok düşüktür, bu nedenle filtreler daha yüksek sıvı sıcaklıklarına ve düşük NPSHa değerlerine sahip işlemler için uygundur.

Geniş bir standart ürün yelpazesi sunuyoruz, ancak özel olarak üretilmiş cihazlar da imal ediyoruz. Düşük NPSHa değerinin olduğu durumlarda özel bir filtre uyarlayabiliriz.

Malzemeler
Standart olarak, geniş bir uygulama yelpazesini kapsayan Polipropilen (PPH) kullanılır. Özellikle yüksek sıcaklıklarda agresif sıvıları işlemek için cihaz tamamen PVDF’den yapılabilir. Standart filtre EPDM contalara sahiptir.

Malzeme Kısaltma Tmin [°C] Tmax [°C]
Polipropilen PP 0 80
Poliviniliden florür PVDF -30 120
EPDM E -40 150
Viton V -25 220
Politetrafloroetilen T -190 260
Flanş DIN2501 PN10 F
  • Basınç sensörü

  • Membran sensörleri

  • Emme üniteleri

  • Çek valfler

  • Filtreler

Pressure sensor Susuz çalışma koruması/basınç sensörü

Düşük ve yüksek basınç güvenlik valfleri, tesisatı aşırı basınç birikimine karşı korur. Düşük veya yüksek basınç oluştuğunda sesli ve görsel bir alarm üretecek şekilde de bağlanabilirler.

Cihaz, kavitasyon, susuz çalışma veya artan basınçtan zarar görebilecek pompa ekipmanlarını korumak için idealdir.

Diyaframlı basınç sensörünü içeren cihaz, pompa tarafından bir T bağlantı parçası ve dişli bağlantı ile pompaya takılan deşarj borusuna monte edilir.

  • Alt parça malzemeleri: PP – maks. 80 °C; PVC – maks. 60 °C; PTFE – maks. 120 °C
  • EPDM, Viton veya Viton/PTFE diyaframlar
  • Nominal basınç. Hat içindeki maksimum basınç: 5 bar. Çalışma basıncı: 0,1 – 2 bar

Cihaz, pompa motorunun güç kaynağını kontrol eden, yerleşik veya bir bağlantı kutusuna bağlı bir elektromanyetik röleye bağlanmalıdır. Herhangi bir tek veya üç fazlı motorla kullanılabilir. Boru hattına anahtarlama ünitesini monte etmek için bir T bağlantı parçası, hem metal hem de plastik malzemeler için tüm boyutlarda tedarik edilebilir.

Kavitasyon ve susuz çalışma

Kavitasyon oluşursa veya pompa susuz çalışırsa, çıkış basıncı düşer; bu işlem basınç sensörünü etkinleştirir ve bir elektromanyetik röle aracılığıyla pompanın güç kaynağını kapatır. Blok kafasındaki kapak altında bulunan bir ayar vidası, basınç sensörünün belirli bir basınç düşüşünde çalışmasını sağlar. Minimum çıkış basıncı 0,2 bar olmalıdır. Basınç sensörü, temiz, kristalleşmeyen sıvılarla çalışmak üzere tasarlanmıştır.

Katı parçacıklar içeren sıvılar veya kristalleşen sıvılar için, hattaki basınç değişiminin sinyal cihazına iletildiği bir diyafram içeren ara bir hazne kullanılabilir. Ara haznenin avantajı, sıvı akışı için geniş açık yüzey alanına sahip olması, böylece tıkanma olasılığını önemli ölçüde azaltmasıdır.
