Santrifüj plastik pompalar – CTP serisi

Santrifüj plastik pompalar – CTP serisi

TEKLİF İSTEMİ +46 303 63390

Katı maddeler içeren, güçlü asitler dahil olmak üzere agresif sıvıların pompalanması için ideal olan termoplastik santrifüj pompalar. %100 plastik (PP veya PVDF) ıslak parçalara sahip basit ve optimize edilmiş tasarımlarıyla öne çıkarlar. CTP santrifüj pompalar, tüm metal parçaların korozyondan korunmasını sağlayan pompanın kuru tarafında mekanik salmastra ile donatılmıştır. Sızıntı durumunda, arka gövdede bulunan ve proses sıvısının motor ve şaft ile temasını önleyen bir tahliye bağlantısı mevcuttur. Çok düşük işletme maliyetleriyle yapılan pompa bakımı sadece birkaç dakika sürer.

CTP santrifüj pompalar, yüzey işlem endüstrisinde kimyasal transfer ve sirkülasyon için tasarlanmıştır. Gıda, kimya ve elektrokaplama endüstrileri başta olmak üzere çeşitli alanlarda kullanılabilirler.

Katı maddeler içeren, güçlü asitler dahil olmak üzere agresif sıvıların pompalanması için ideal olan termoplastik santrifüj pompalar. %100 plastik (PP veya PVDF) ıslak parçalara sahip basit ve optimize edilmiş tasarımlarıyla öne çıkarlar. CTP santrifüj pompalar, tüm metal parçaların korozyondan korunmasını sağlayan pompanın kuru tarafında mekanik salmastra ile donatılmıştır. Sızıntı durumunda, arka gövdede bulunan ve proses sıvısının motor ve şaft ile temasını önleyen bir tahliye bağlantısı mevcuttur. Çok düşük işletme maliyetleriyle yapılan pompa bakımı sadece birkaç dakika sürer.

CTP santrifüj pompalar, yüzey işlem endüstrisinde kimyasal transfer ve sirkülasyon için tasarlanmıştır. Gıda, kimya ve elektrokaplama endüstrileri başta olmak üzere çeşitli alanlarda kullanılabilirler.

Teknik veri
Pompa kapasitesi: 28 m3/h (466 l/dak)
Maks. deşarj basıncı: 6 bar
Sıcaklık: 90 °C
Viskozite: 200 mPa·s
Gövde malzemesi: PP-GF (%30) veya PVDF
Çark malzemesi: PP veya PVDF
Mekanik salmastra: dönen parçalar: SiC veya grafit; sabit parçalar: SiC veya seramik; yay: Hastelloy® C-276
O-ringler: EPDM, FFKM, FEP/FKM
Elektrik motoru: IEC standardı, 3×400 VAC, 2900 rpm, IP55, B34 montaj flanşı
Malzeme versiyonlarındaki ana farklılıklar:
PP PP (polipropilen) 70 °C’ye kadar çoğu kimyasal ortama dayanıklıdır. Asit banyoları veya yüzey yağ giderme işlemleri için ideal bir çözümdür.
PVDF PVDF (poliviniliden florür) mükemmel mekanik özelliklere ve kimyasal dirence sahiptir. 90 °C’ye kadar sıcak sıvılar için, örneğin sıcak hidroklorik asit için mükemmel bir çözümdür.
Mevcut boyutlar ve bağlantılar:
Model BSPT erkek dişli (standart) DIN 2633/PN 16 flanş Hortum
giriş çıkış giriş çıkış giriş çıkış
CTP 32-12 1 ¼” 1″ DN32 DN25 Ø32 Ø25
CTP 50-12.5  2″ 1 ½” DN50 DN40 Ø50 Ø40
Tipik uygulamalar
Sektör Uygulama örneği
Gıda CIP işleminde sıvıların pompalanması.
Kimya Kimyasalların ve endüstriyel deterjanların transferi ve pompalanması. Depolama tanklarının, filtrelerin, kapların, kuyuların doldurulması ve boşaltılması.
Galvaniz Galvaniz işlemlerinde transfer ve sirkülasyon.
Su arıtma Nanofiltrasyon işlemlerinde asit ve baz dozajlaması, su arıtma tesislerinde sıvıların transferi
Demineralizasyon Demineralize suyun sirkülasyonu ve birçok endüstriyel uygulamada transferi.
Fotoğraf geliştirme Fotoğrafçılık endüstrisindeki kimyasallar.
Sıvı kristal üretimi Asitler ve bazlar.
Ana faydalar
Konstrukcja tworzywowych pomp wirowych Tapflo CTP 1. Mekanik salmastra
Tüm metal parçalar sıvı ile temastan korunur.
2. PP ve PVDF’den yapılmış ıslanan parçalar
Pompa, ferritik olanlar da dahil olmak üzere katı kirleticiler içeren agresif sıvıları işleyebilir. Pompa yüksek sıcaklıktaki ortamlarla çalışabilir.
PP-GF (cam elyaf takviyeli polipropilen) pompa yapısı yüksek mekanik mukavemet sağlar ve 70°C’ye kadar sıcaklıklarda ortamların pompalanmasına olanak tanır. PVDF daha yüksek kimyasal dirence sahiptir ve 90°C’ye kadar sıcaklıklarda çalışmaya olanak tanır.
3. Mükemmel kimyasal direnç
Islanan parçalar, mükemmel korozyon direnci sağlayan metalik olmayan, enjeksiyonla kalıplanmış termoplastikten yapılmıştır.
Mil, plastik bir kovan ve pompa gövdesi malzemesiyle uyumlu bir somun ile korunur.
4. Yarı açık çark
Yüksek viskoziteli sıvıların ve Ø3 mm’ye kadar boyutlarda ve %10 konsantrasyonda katı parçacıklar içeren sıvıların pompalanmasına olanak tanır.
5. Güvenlik tahliyesi
Gövdenin arka kısmındaki özel bir muayene deliği, herhangi bir sızıntı durumunda mekanik salmastradan suyun boşaltılmasını sağlar.
Bu, motorun ve milin pompalanan sıvı ile temasını önler. PVDF bağlantısı, hortum bağlantısına ve sıvının pompadan uzağa yönlendirilmesine olanak tanır.
Çalışma prensibi

Tapflo santrifüj pompasının çalışma prensibi

Santrifüj pompanın iki ana bölümü, kanatçıklı çark ve pompa gövdesidir. Sıvı, hızla dönen çarkın merkezine yakın emme bağlantısından pompaya girer. Emme tarafındaki sıvı, çark ekseni boyunca hareket eder ve kanatçıklar tarafından üretilen merkezkaç kuvveti nedeniyle, gövdedeki bir hazneye radyal olarak dışarı doğru atılır. Gövde, deşarj nozülüne doğru spiral şeklinde kademeli olarak genişler, bu da sıvı hızını azaltır ve dolayısıyla basıncı artırır (difüzör etkisi). Aynı zamanda, sıvı merkezkaç kuvveti nedeniyle çark tarafından deşarj bağlantısına doğru radyal olarak dışarı atılırken, çarkın merkezindeki basınç düşer, bu da pompaya sıvı emme etkisini artırır ve sürekli bir sıvı transfer süreci sağlar.

Daha fazla bilgi ister misiniz? Santrifüj pompalar hakkındaki bilgi hazinemizi inceleyin!

İnşaat
Semi-open impeller for Tapflo CTP centrifugal pumps

Yarım Açık Çark

3 mm’ye kadar partikül çapına ve %10’a kadar konsantrasyona sahip sıvıların pompalanmasını sağlar. Yarım açık çark ayrıca daha yüksek viskoziteli sıvıların transferini de iyileştirir.

Mekanik Salmastra

Yay, pompanın kuru tarafında bulunur, bu nedenle tüm metal parçalar sıvı ile temastan korunur. Bu, esnek bir körük gerektirmediği anlamına gelir.

Mechanical seal of Tapflo CTP centrifugal pumps
  • Teknik veri

  • Tipik uygulamalar

  • Ana faydalar

  • Çalışma prensibi

  • İnşaat

Pompa kapasitesi: 28 m3/h (466 l/dak)
Maks. deşarj basıncı: 6 bar
Sıcaklık: 90 °C
Viskozite: 200 mPa·s
Gövde malzemesi: PP-GF (%30) veya PVDF
Çark malzemesi: PP veya PVDF
Mekanik salmastra: dönen parçalar: SiC veya grafit; sabit parçalar: SiC veya seramik; yay: Hastelloy® C-276
O-ringler: EPDM, FFKM, FEP/FKM
Elektrik motoru: IEC standardı, 3×400 VAC, 2900 rpm, IP55, B34 montaj flanşı
Malzeme versiyonlarındaki ana farklılıklar:
PP PP (polipropilen) 70 °C’ye kadar çoğu kimyasal ortama dayanıklıdır. Asit banyoları veya yüzey yağ giderme işlemleri için ideal bir çözümdür.
PVDF PVDF (poliviniliden florür) mükemmel mekanik özelliklere ve kimyasal dirence sahiptir. 90 °C’ye kadar sıcak sıvılar için, örneğin sıcak hidroklorik asit için mükemmel bir çözümdür.
Mevcut boyutlar ve bağlantılar:
Model BSPT erkek dişli (standart) DIN 2633/PN 16 flanş Hortum
giriş çıkış giriş çıkış giriş çıkış
CTP 32-12 1 ¼” 1″ DN32 DN25 Ø32 Ø25
CTP 50-12.5  2″ 1 ½” DN50 DN40 Ø50 Ø40

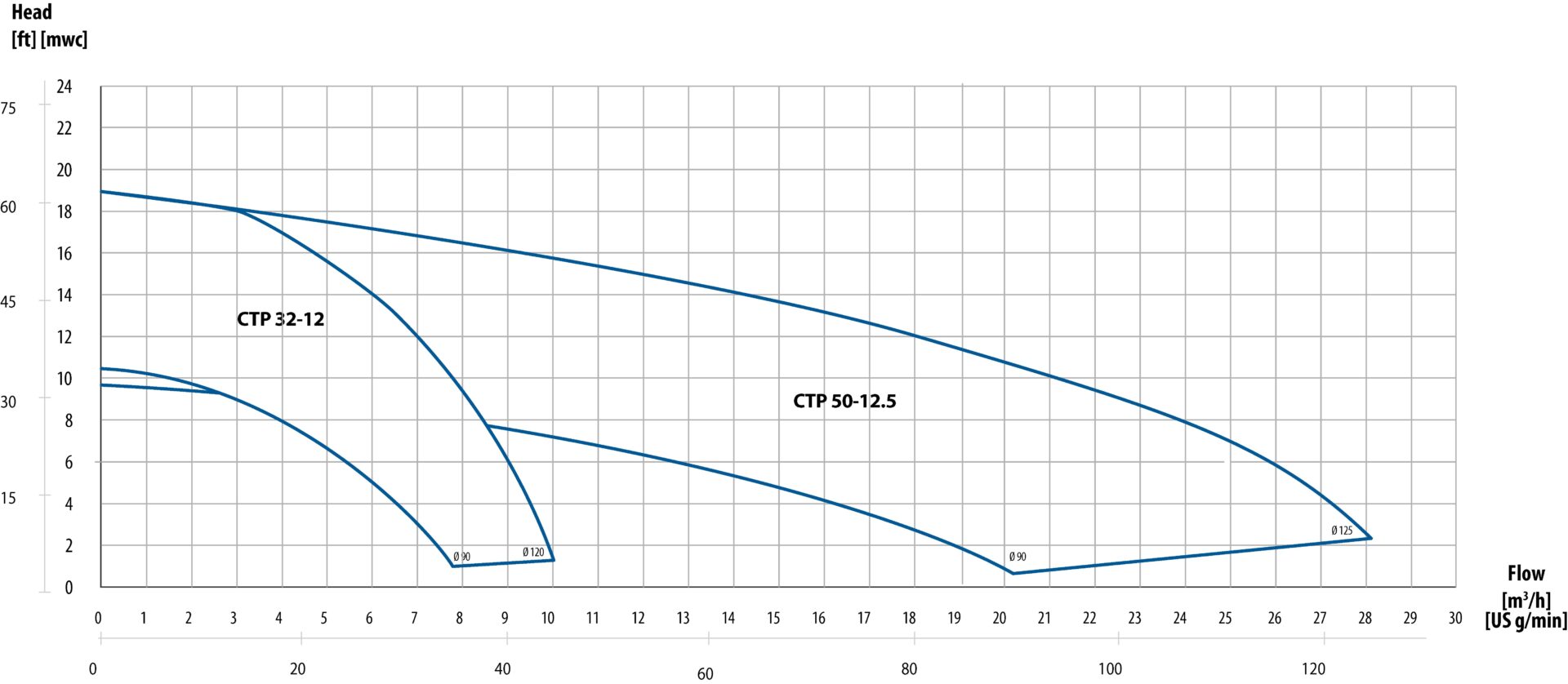

Performans eğrileri
