Hoveddele af centrifugalpumpe Typer af centrifugalpumper Ydelseskurver NPSHa og NPSHr Selvansugningsevne NPSHr vs. selvansugningsevne Kavitation Materialekonfigurationer for centrifugalpumper Hovedanvendelser af centrifugalpumper Nøgleparametre for korrekt valg af centrifugalpumpe Centrifugalpumper – fordele og ulemper Fordele ved Tapflo-pumper i forhold til konkurrenterne Casestudie: Industrielle pumper i alkoholproduktion Tapflo centrifugalpumper – tilbehør Specialbyggede centrifugalpumper fra Tapflo Certificeringer Ofte stillede spørgsmål om centrifugalpumper
 |
Artikel forfatter: Georgi Georgiev Leder af strategiske R&D-projekter |
Centrifugalpumper (også kendt som kinetiske pumper, hastighedspumper, dynamiske pumper eller rotodynamiske pumper) er blandt de mest almindeligt anvendte pumpetyper i industrielle applikationer. Så hvordan fungerer en centrifugalpumpe? De fungerer ved at omdanne den mekaniske energi fra drivakslen til kinetisk energi via en roterende pumpehjul. Denne kinetiske energi omdannes derefter til trykenergi inde i pumpehuset, hvilket gør det muligt for væsken at blive udledt gennem pumpeudløbet.
Hoveddele af centrifugalpumpe
|

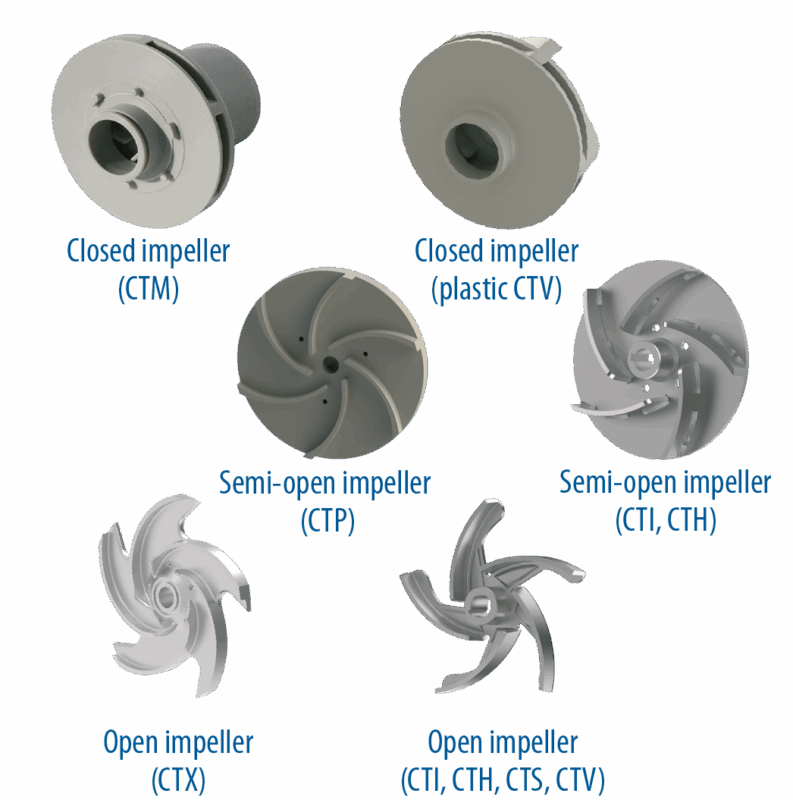

1. Impeller. Den roterende komponent, der tilfører væsken kinetisk energi. Lukkede pumpehjul
Åbne pumpehjul
Halvåbne (eller delvist åbne) pumpehjul
|
 |
|

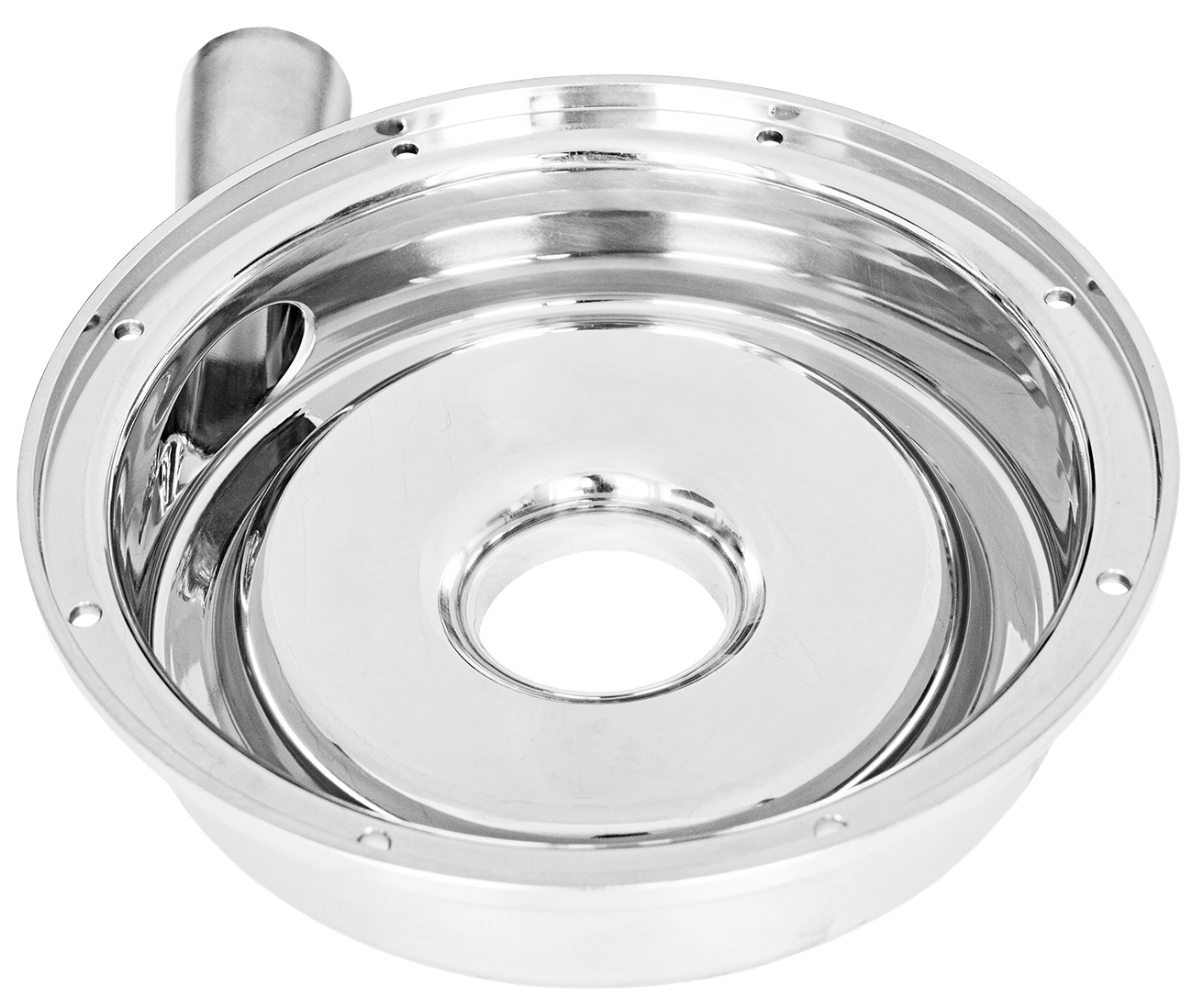

2. Typer af pumpehus til centrifugalpumper:
|
 |
|
3. Pumpeaksel. Forbinder pumpehjulet til drivsystemet (f.eks. motor). |
|
|
4. Akseltætninger:
|
|
|
5. Tætningshus. Understøtter og indkapsler akseltætningen. |
|
|
6. Lejebeslag. Opretholder akseljustering og understøtter radiale og aksiale belastninger. Monoblock (tæt koblet) udførelser bruger lejebeslagene fra drevene (f.eks. elektriske motorer). |
|
Er du interesseret i centrifugalpumper? Se vores udvalg
Konstruktioner af centrifugalpumper
Centrifugalpumper kan kategoriseres baseret på forskellige kriterier, herunder:
Designtype: hygiejnisk, kemisk, petrokemisk og andre, afhængigt af branchespecifikke krav.
Antal trin: enkelt- eller flertrins, hvilket påvirker pumpens trykkapacitet.
Flowtype: radialt flow, blandet flow eller aksialt flow, der hver især er egnet til forskellige tryk- og flowhastighedsforhold.
Aftætningstype: såsom mekaniske tætninger eller magnetisk drev (mag drive), afhængigt af behovet for lækageforebyggelse.
Impellerdesign: herunder lukkede, halvåbne (halvåbne) eller åbne impellere, der påvirker effektiviteten og egnetheden til håndtering af faste stoffer og luftindhold.
Hvert design er udviklet til specifikke industrielle anvendelser og driftsforhold, hvilket sikrer optimal ydeevne, pålidelighed og overholdelse af proceskrav.
Ydeevnekurver
Centrifugalpumpers ydeevne- (eller karakteristiske) kurver illustrerer forholdet mellem flowhastighed (Q), løftehøjde (H), akselkraft (P), effektivitet (η) og påkrævet netto positiv sugehøjde (NPSHr), typisk ved en konstant hastighed eller inden for specifikke hastighedsområder. Hver pumpestørrelse inden for en given serie dækker et defineret QH-område gennem impellerjustering, hvilket maksimerer den samlede QH-dækning af hele serien. På grund af stigende energiomkostninger og det faktum, at pumper normalt opnår deres højeste effektivitet ved maksimal impellerdiameter, bliver det imidlertid stadig mere almindeligt at vælge centrifugalpumper baseret på QHP-kurver på tværs af varierende hastigheder (via hastighedsstyring snarere end impellerjustering).

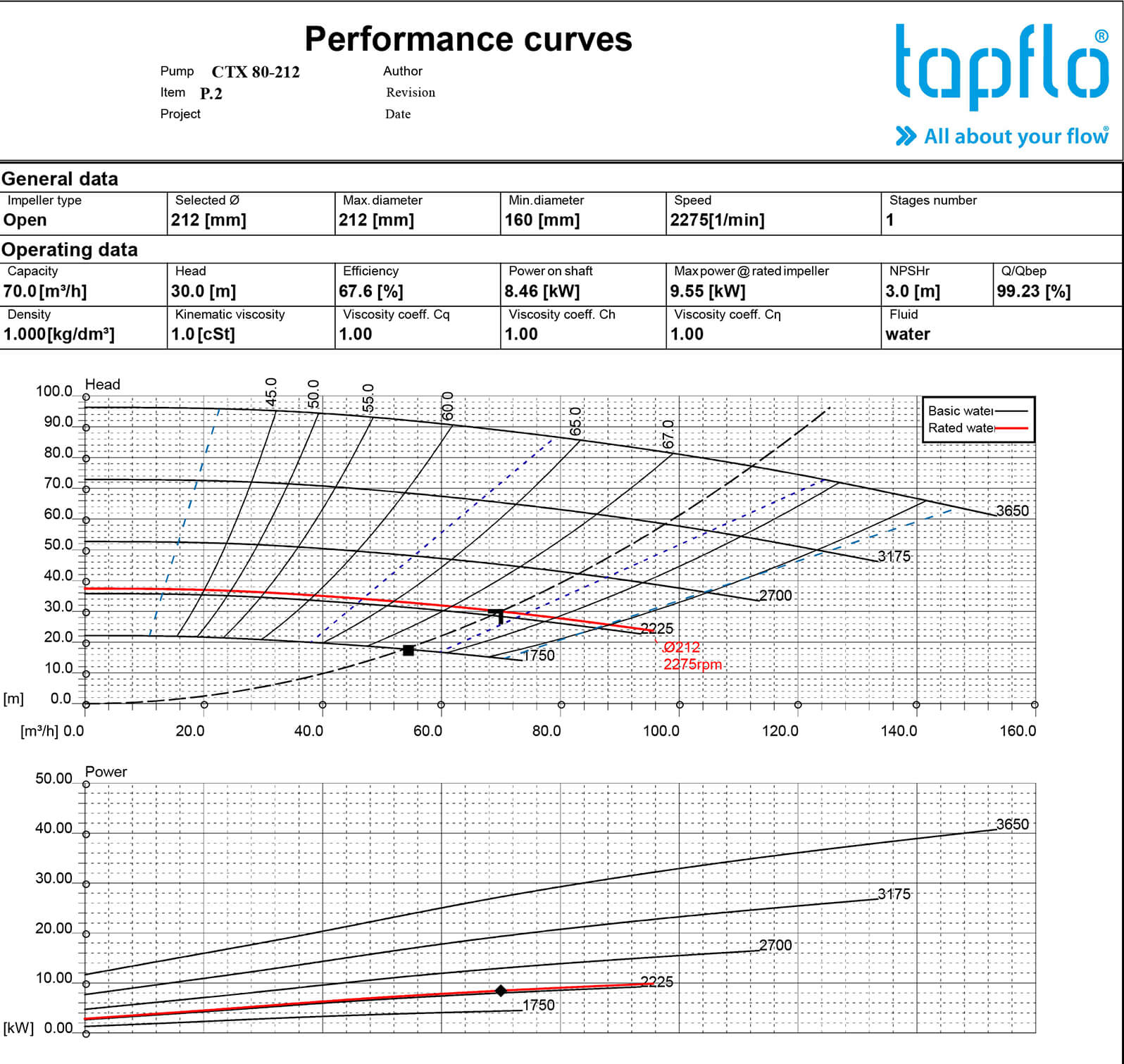

| Tapflo CTX-serie ydeevnekurver til valg efter hastighed |

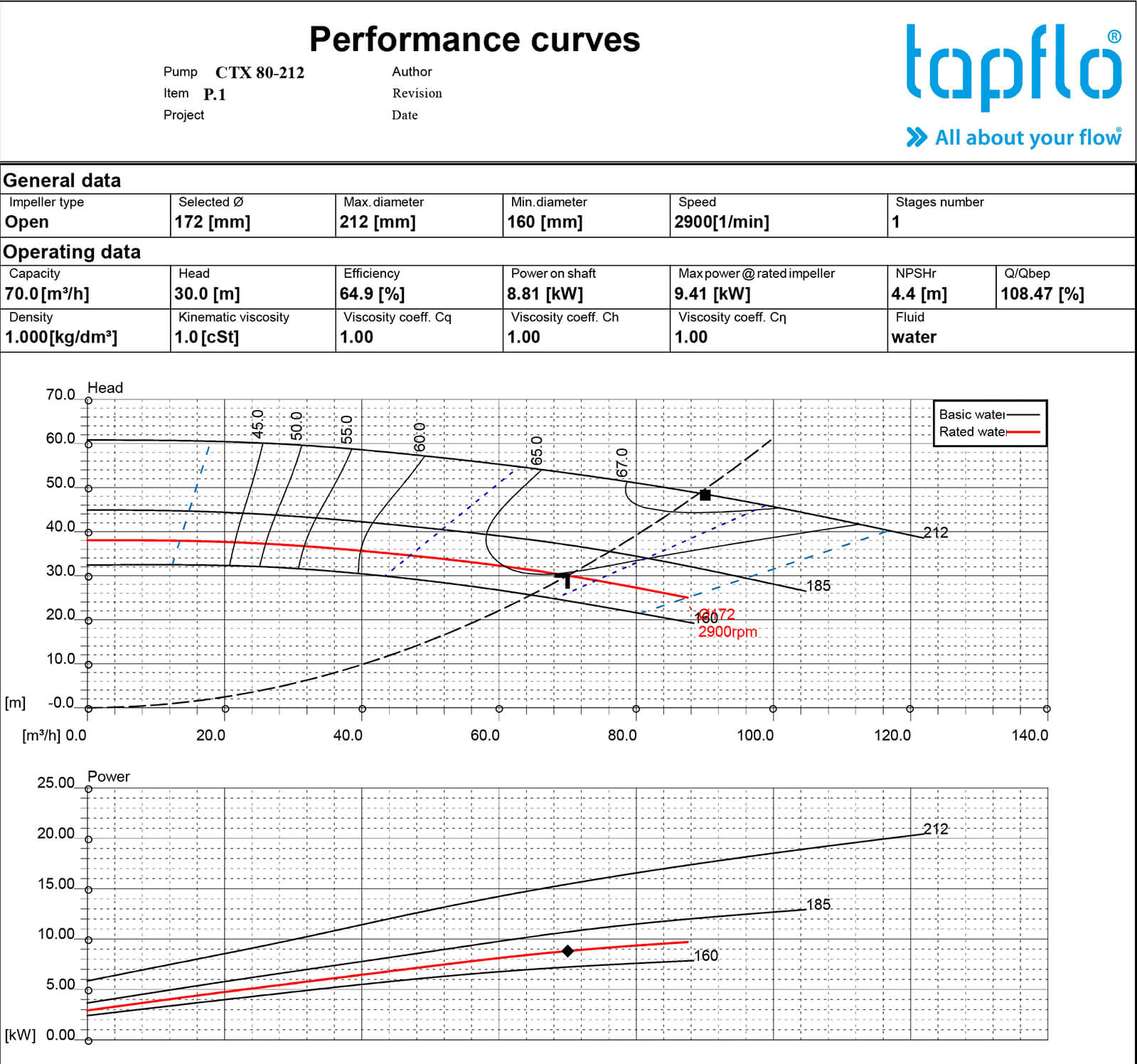

Tapflo CTX-serie ydeevnekurver til valg efter impellerdiameter |
NPSHa og NPSHr
NPSHa (Net Positive Suction Head available) er det netto tryk (eller den netto trykhøjde) tilgængelig ved pumpens indløb for at forhindre væsken i at fordampe og forårsage kavitation. Den beregnes ud fra følgende faktorer:
Trykket i sugetanken kan være vakuum, atmosfærisk eller under tryk, afhængigt af systemets design. Den statiske sugehøjde (positiv, hvis væskeniveauet er over pumpen, negativ, hvis det er under). Minus tryktab i sugeledningen og dens komponenter (f.eks. filtre, bøjninger, ventiler). Minus væskens damptryk ved driftstemperaturen.
I formel form: NPSHa = (Htank + Hstatic – Hlosses) – Hvapor
Hvor:
Htank er det absolutte tryk ved væskeoverfladen i sugetanken, Hstatic er den statiske trykhøjde (positiv eller negativ), Hlosses inkluderer friktions- og lokale tryktab i sugeledningen, Hvapor er væskens damptryk ved pumpetemperaturen.
NPSHr (Net Positive Suction Head required) er den minimale netto positive sugehøjde, der kræves ved pumpens indløb for at forhindre kavitation under drift. Den bestemmes gennem standardiserede NPSH-test udført af pumpeproducenten for hver specifik pumpemodel under kontrollerede forhold.
NPSHa skal altid være højere end NPSHr (den netto positive sugehøjde, der kræves af pumpen) for at undgå kavitation og sikre pålidelig pumpning. En minimum sikkerhedsmargin på 0,5 meter anbefales almindeligvis, selvom denne værdi kan variere afhængigt af specifikke industristandarder eller virksomhedskrav. Denne margin bør også tage højde for potentielle temperaturstigninger i væsken inde i pumpen, hvilket kan øge damptrykket og reducere den effektive NPSHa. Opretholdelse af en tilstrækkelig margin hjælper med at forhindre kavitation, som kan føre til beskadigelse af pumpens komponenter, reduceret effektivitet og driftsstop.
NPSHr for centrifugalpumper kan reduceres (dvs. forbedres) ved hjælp af en inducer, som er en lille aksialstrømsimpeller installeret ved pumpens indløb. Induceren øger væsketrykket, før det kommer ind i hovedpumpens impeller, og forbedrer derved pumpens sugeydelse og reducerer risikoen for kavitation under forhold med lav NPSHa.
Selvansugende egenskaber
Centrifugalpumpers selvansugende evne refererer til deres kapacitet til at evakuere luft fra sugeledningen og skabe et delvist vakuum, hvilket tillader væsken at blive løftet, og sugeledningen at blive fyldt i applikationer, der involverer negativ sugehøjde. Denne funktion gør det muligt for pumpen at begynde at pumpe væske uden behov for manuel påfyldning af sugeledningen.

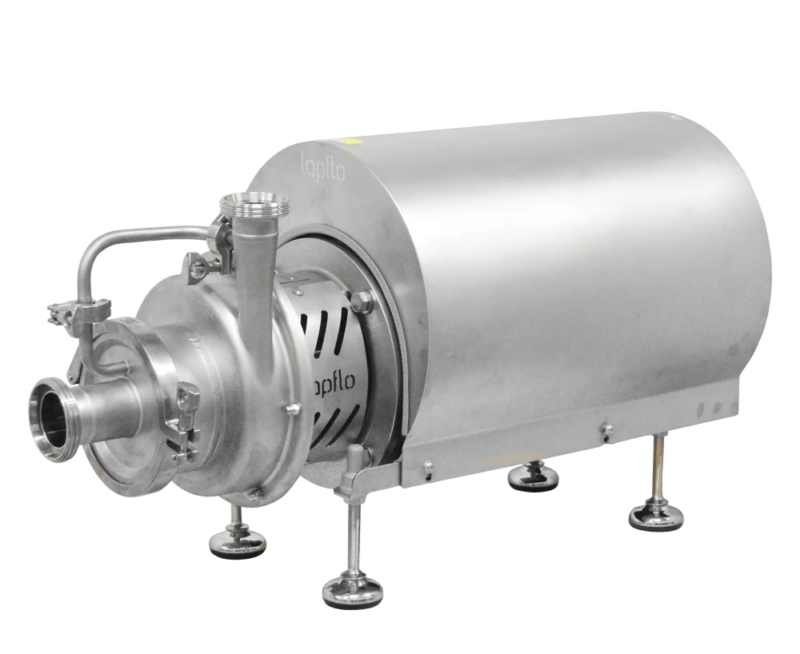

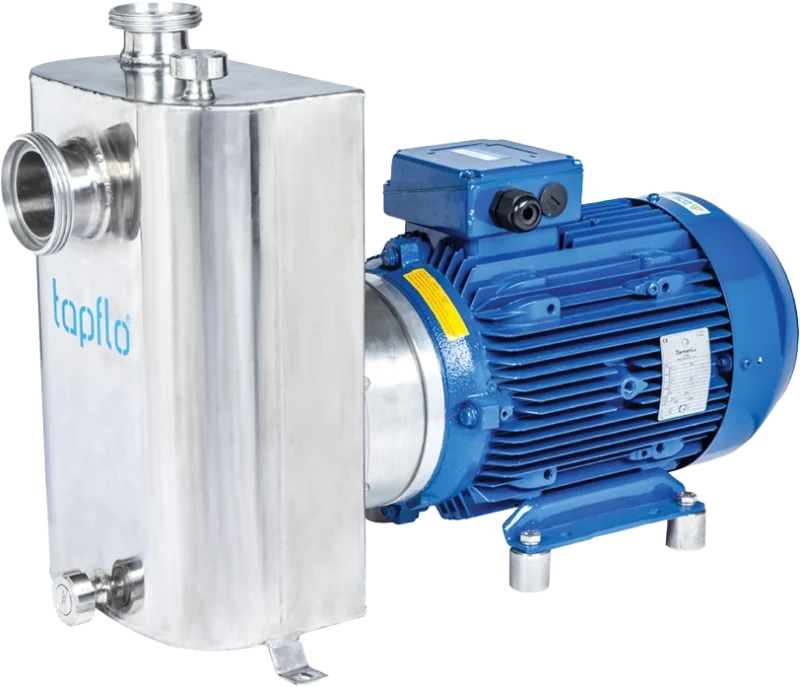

| Tapflo selvansugende serie CTXS | Tapflo selvansugende serie CTS |
 |
 |
NPSHr vs selvansugningsevne
NPSHr og selvansugningsevne bliver ofte misforstået og fejlagtigt forbundet med hinanden. Mange fagfolk antager fejlagtigt, at en pumpes selvansugningsevne direkte svarer til det negative sugehoved (eller sugehøjde), den kan håndtere. I virkeligheden er dette to separate begreber:
Selv-grundende evne refererer kun til pumpens kapacitet til at evakuere luft fra sugeledningen og skabe vakuum for at grunde sig selv uden manuel indgriben.
NPSHr (Net Positive Suction Head required) bestemmer derimod, hvorvidt en pumpe kan fungere uden kavitation under en given sugeforhold, og er den nøgleparameter, der bruges til at vurdere, hvor stor en negativ sugehøjde en pumpe kan håndtere.
Ironisk nok kræver selvansugende pumper ofte en højere NPSHr end konventionelle centrifugalpumper, hvilket gør dem mindre egnede til applikationer med højt negativt sugeløft, på trods af deres selvansugende evne.
Kavitation
Kavitation opstår, når trykket i sugeledningen eller inde i pumpen falder til eller under den pumpede væskes damptryk ved driftstemperaturen. Dette får væsken til at fordampe og danne damppler. Når disse bobler bevæger sig ind i områder med højere tryk end damptrykket inde i pumpen, kollapser de voldsomt (imploderer).
Implosionerne genererer højenergi-mikrostråler på få mikrosekunder, og forekommer mere end hundrede gange i sekundet. Disse stråler kan overstige hastigheder på 50 m/s, med lokale tryk, der når flere tusinde bar. Sådanne ekstreme forhold kan føre til alvorlig erosion af pumpekomponenter, øget støj og vibrationer, reduceret effektivitet og endda mekanisk svigt.
Centrifugalpumper materialekonfigurationer
Materialevalg til industrielle centrifugalpumper er kritisk og skal tilpasses den specifikke væske, der pumpes, og kravene i den branche, hvor pumpen anvendes. Forståelse af materialevalg er afgørende, når man analyserer typiske centrifugalpumpeanvendelser, da pumper i vid udstrækning anvendes til at transportere væsker med meget forskellige kemiske og fysiske egenskaber:
- Aggressive kemikalier kan kræve pumper lavet udelukkende af plastmaterialer (såsom polypropylen eller PVDF), som tilbyder fremragende korrosionsbestandighed, hvor metaller ellers ville korrodere.
- I fødevare-, drikkevare- og farmaceutiske anvendelser kan kun materialer, der er certificeret til kontakt med fødevarer, såsom rustfrit stål (typisk AISI 316L eller 316Ti) og FDA-kompatible elastomerer, anvendes. Disse materialer skal også opfylde standarder for hygiejnisk design (f.eks. EHEDG eller 3-A).
- Materialet i de mekaniske tætningsflader er også afgørende. Tætningsflader skal ikke kun modstå kemisk angreb fra den pumpede væske, men også være kompatible med væskens hydrodynamiske smøreegenskaber. Almindelige kombinationer inkluderer kulstof mod siliciumcarbid eller siliciumcarbid mod siliciumcarbid, afhængigt af applikationens slidstyrke, temperatur og viskositet.

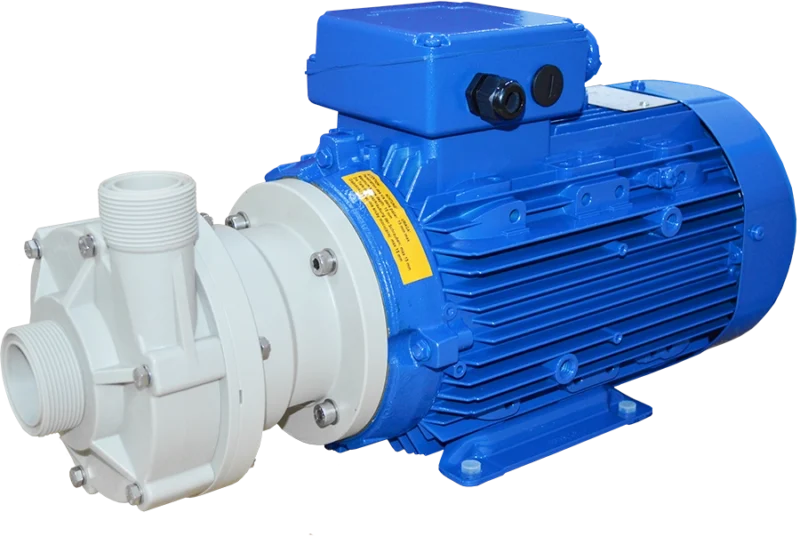

| Tapflo CTX eller CT i ss316L | Tapflo CTP eller CTM |
 |
|
Hovedanvendelser af centrifugalpumper
|
|
|
|
|
|
Er du i tvivl om, hvilken pumpe der er den rigtige for dig? Kontakt vores eksperter!
Nøgleparametre for korrekt valg af centrifugalpumpe
Korrekt pumpeselektion afhænger af flere kritiske parametre. Hvis nogen af disse mangler eller er forkert specificeret, kan det føre til dårlig ydeevne, for tidlig fejl eller usikker drift.
|
Driftspunkt (arbejdspunkt):
|
Væskeegenskaber:
|
|
Systemforhold:
|
Miljøforhold:
|
Manglende hensyntagen eller unøjagtig specificering af nogen af disse faktorer kan resultere i forkert pumpeselektion, hvilket fører til ineffektivitet, kavitation, pakningsfejl eller manglende overholdelse af sikkerheds- eller proceskrav.
Centrifugalpumper – Fordele og ulemper
Fordele:
Høj effektivitet for lavviskøse væsker:
Centrifugalpumper er yderst effektive ved pumpning af lavviskøse væsker som vand, alkohol og lette kemikalier.
Ideel til applikationer med høj kapacitet:
De er velegnede til applikationer, der kræver store flowhastigheder ved moderate til høje trykhøjder.
Kompakt design:
Sammenlignet med roterende fortrængningspumper og stempelpumper har centrifugalpumper typisk mindre samlede dimensioner og er lettere at installere og vedligeholde.
Multitrins kapacitet:
Multitrins centrifugalpumper anvendes i vid udstrækning til at opnå meget høje trykhøjder (f.eks. over 2000 meter), samtidig med at de håndterer betydelige flowhastigheder, hvilket gør dem ideelle til højtryksapplikationer som kedelfødevand, mineafvanding og vandforsyning til høje bygninger.
Begrænsninger:
Ikke effektive til væsker med høj viskositet:
Effektiviteten falder markant med stigende væskeviskositet
Begrænset effektivitet til lavflow- eller doseringsapplikationer:
Centrifugalpumper er ikke ideelle til meget små kapaciteter eller hvor præcis dosering/måling er påkrævet. I sådanne tilfælde kan fortrængningspumper være et bedre valg.
Fordele ved Tapflo-pumper i forhold til konkurrenterne
Tapflo centrifugalpumper er designet med en “simplicitet først”-filosofi, hvilket gør dem nemme at idriftsætte, betjene og vedligeholde. Designmetoden prioriterer funktionalitet, pålidelighed og rengøringsvenlighed uden unødvendig kompleksitet.
Som grundlægger og visionær for Tapflo Group understreger hr. Börje Johansson ofte, at “enkelt er kunst”, og at Tapflo-produkter ikke bør være mere komplekse end nødvendigt for at opfylde de væsentlige krav til mekanisk styrke, hygiejnisk design og driftspålidelighed.
Denne filosofi omsættes til flere kundefordele:
Reduceret vedligeholdelsestid og omkostninger
Brugervenlig betjening
Høj pålidelighed med færre komponenter, der er udsat for slid eller fejl
Nem rengøring og overholdelse af industristandarder
Tapflo’s designkoncept sikrer optimal ydeevne på tværs af en bred vifte af applikationer, samtidig med at ejeromkostningerne holdes lave.
Gå ikke glip af det – se de andre Tapflo-videoer lige nu og opdag, hvordan Tapflo-pumper kan forbedre din drift.
Tapflo centrifugalpumper – Tilbehør
Tapflo centrifugalpumper kan udstyres med et bredt udvalg af tilbehør for at imødekomme forskellige proceskrav og installationsforhold. Tilgængelige muligheder inkluderer:
- Hygiejniske kapper. Sikrer beskyttelse og renlighed, især i fødevare-, drikkevare- og farmaceutiske applikationer.
- Justerbare fødder. Gør det nemt at justere og nivellere under installationen.
- Beslag. Giver stabil og sikker montering på fundamenter eller bundrammer.
- Indbyggede frekvensomformere (VFD’er). Muliggør præcis styring af pumpehastighed og flow for forbedret energieffektivitet og procesfleksibilitet.
- Indføringer. Forbedrer sugeydelsen ved at reducere NPSHr, ideel til applikationer med lav NPSHa.
- Køle- og buffer væskesystemer. Sikrer pålidelig drift af mekaniske tætninger i barske eller følsomme applikationer, beskytter mod tørløb, kontaminering og lækage.
- Specialdesign. Specielle konfigurationer kan udvikles for at imødekomme specifikke kundekrav eller unikke applikationsudfordringer.
Specialfremstillede centrifugalpumper fra Tapflo
Ud over sine standard industrielle pumpeserier tilbyder Tapflo Group specialfremstillede centrifugalpumpsystemer gennem sin dedikerede afdeling Tapflo Solutions. Denne specialiserede afdeling fokuserer på design og levering af komplette nøglefærdige enheder, der er skræddersyet til at opfylde specifikke kundekrav.
|

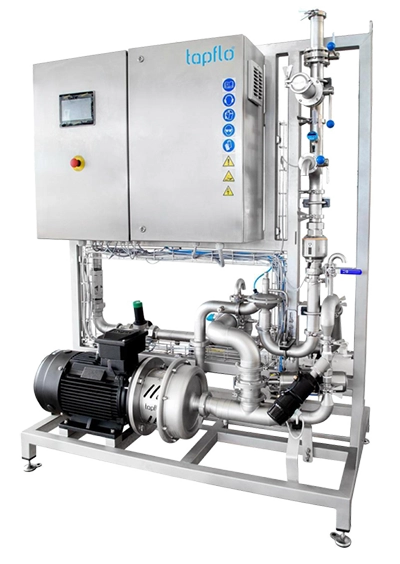

Tapflo specialsystemer kan omfatte:
Disse systemer udvikles i henhold til kundespecifikationer og procesbehov, hvilket giver fuldt integrerede og klar-til-installation løsninger, der reducerer ingeniørtid, sikrer kompatibilitet og strømliner idriftsættelse. |
 |
Certificeringer
Tapflo hygieniske centrifugalpumper er designet i overensstemmelse med de strenge sanitære standarder fra 3-A og EHEDG, hvilket sikrer egnethed til brug i fødevare-, drikkevare- og farmaceutiske applikationer.
Derudover er mange Tapflo pumpemodeller ATEX-certificerede, hvilket gør dem egnede til drift i eksplosionsfarlige miljøer i overensstemmelse med ATEX-direktivet 2014/34/EU.
Disse certificeringer bekræfter Tapflos engagement i sikkerhed, hygiejne og overholdelse af lovgivningen på tværs af en bred vifte af industrisektorer.
Ofte stillede spørgsmål om centrifugalpumper
|
Hvad skal man overveje ved køb af en pumpe Valget af en pumpe bør baseres strengt på nøjagtige og komplette data om anvendelsen og specifikke branchedata. Det er essentielt, at valget gennemgås og bekræftes af eksperter fra pumpeproducenten, især når pumpen spiller en kritisk rolle i din produktionsproces. Valg af en pumpe, der er egnet til de specifikke væskeegenskaber, driftsforhold og det samlede rørledningssystemdesign, sikrer langsigtet effektivitet og pålidelighed. For et pålideligt og korrekt pumpevalg er det vigtigt at dele driftsmæssig erfaring med eksisterende pumper, der anvendes i lignende applikationer. Mange pumpeproblemer opstår ikke, fordi pumpen blev valgt forkert, men fordi de anvendelsesdata, der blev givet under valgprocessen, var unøjagtige eller ufuldstændige. I mange tilfælde måtte pumper, der fungerer godt i dag, opgraderes eller modificeres under idriftsættelse eller langvarig brug. Desværre opdateres de oprindelige anvendelsesdata, som det oprindelige valg var baseret på, ofte ikke for at afspejle disse ændringer. Dette skaber et vidensgab, der kan føre til tilbagevendende problemer i fremtidige pumpevalg. Det er vigtigt at huske, at et af de mest værdifulde aktiver for en pumpebruger er den akkumulerede erfaring med eksisterende udstyr. Udnyttelse af denne viden og vedligeholdelse af opdaterede optegnelser over ændringer, ydeevne og driftsforhold – herunder justeringer foretaget på rørsystemet – er nøglen til at træffe informerede og effektive pumpekøbsbeslutninger. |
|
Hvordan man korrekt betjener pumper og forbedrer deres effektivitet For pålidelig drift bør hver pumpe køre ved eller tæt på driftspunktet eller det interval, den blev valgt til. For at opnå dette skal operatørerne overvåge og kontrollere suge- og trykforholdene samt sikre, at pumpen selv er i korrekt funktionsdygtig stand. Ud over at have veluddannede operatører er en af de mest kritiske faktorer for korrekt pumpdrift brugen af korrekt overvågnings- og kontroludstyr. En industriel pumpe uden trykovervågning på både suge- og tryksiden er som en bil uden instrumentbræt. Nogle chauffører tror måske, at de kan “føle” hastigheden eller motortemperaturen, men dette betragtes bredt som dårlig praksis. En lignende fejl begås ofte af industrielle pumpbrugere, der stoler på intuition snarere end data. Ligeledes er drift af en pumpe uden mulighed for at justere trykket som at køre en bil uden rat. Det kan fungere på en lige vej, men i det øjeblik forholdene ændrer sig, mistes kontrollen. I virkelige applikationer svinger suge- og trykforholdene ofte, så statisk drift er sjældent effektiv eller bæredygtig. For at opretholde optimal ydeevne og forbedre effektiviteten under variable forhold anbefales det at implementere intelligent manuel eller automatiseret styring af pumpehastighed og/eller tryk. Frekvensomformere (VFD’er) og automationssystemer bliver stadig mere overkommelige, især da energiomkostningerne fortsætter med at stige. Som følge heraf bliver sådanne systemer hurtigt industristandarden, og virksomheder bør begynde at forberede sig på deres udbredte adoption. |
|
Hvordan håndterer pumper abrasive væsker? Pumper designet til at håndtere abrasive væsker (almindeligvis kendt som slam-pumper) er specifikt konstrueret til at pumpe væsker, der indeholder høje koncentrationer af faste partikler, ofte op til 60% efter volumen. Disse pumper er bygget med robuste funktioner til at modstå slid forårsaget af abrasive materialer. Vigtige designovervejelser inkluderer:
Samlet set kræver succesfuld pumpning af abrasive væsker ikke kun det rigtige pumpedesign, men også korrekt tætningsstyring, materialevalg og skylleanordninger. |
|
Hvordan håndterer pumper væsker med høj viskositet? Teoretisk set er der ingen øvre viskositetsgrænse for væsker, som pumper kan håndtere. En almindelig branchejoke siger: “Hvis en pumpe ikke kan håndtere en væske på grund af dens høje viskositet, kan en større pumpe det.” Selvom det er humoristisk, afspejler det en sandhed: med passende skalering og design kan pumper faktisk bruges til applikationer med høj viskositet. For eksempel bruges store pumper med succes til transport af råolie med viskositeter op til 5.000 cP. I sådanne tilfælde foretrækkes pumper ofte frem for fortrængningspumper (volumetriske pumper), fordi de tilbyder:
Selvom fortrængningspumper typisk giver højere effektivitet med viskøse væsker, gør deres betydeligt større størrelse og omkostninger til applikationer med højt flow dem mindre attraktive i nogle industrier. Det er dog vigtigt at bemærke, at pumper typisk er designet til et maksimalt viskositetsområde afhængigt af deres tilsigtede anvendelse. For pumper, der anvendes i industrier som fødevarer, farmaceutiske produkter og kemikalier, falder dette område normalt mellem 150 cSt og 500 cSt. Inden for dette område kan pumper, især med lavt tryk, stadig fungere mere effektivt og konkurrencedygtigt. |
|
Er pumper selvansugende? De fleste standard pumper er ikke selvansugende. De kræver, at pumpehuset og sugeledningen er fyldt med væske før opstart. Hvis de kører tørre eller med luft i systemet, vil de ikke kunne generere sug og kan blive beskadiget. Der findes dog specielle pumpedesigns, der er selvansugende. Disse pumper er i stand til at evakuere luft fra sugeledningen og skabe et vakuum for at løfte væske fra et niveau under pumpen uden ekstern ansugningshjælp. På trods af denne bekvemmelighed er selvansugende pumper generelt mindre effektive end standarddesigns på grund af deres mere komplekse interne geometri. Derudover har selvansugende modeller typisk et højere Net Positive Suction Head required (NPSHr), hvilket begrænser deres evne til at håndtere betydelig sugeløft (negativ sugeløft). På grund af disse begrænsninger foretrækkes standard, ikke-selvansugende pumper ofte til applikationer, der involverer:
I sådanne tilfælde bruges et separat ansugningssystem til at fylde sugeledningen og pumpehuset før opstart. Disse systemer fungerer kun under ansugning og stoppes derefter og isoleres. Almindelige ansugningsløsninger inkluderer:
Denne tilgang kombinerer effektiviteten og ydeevnen af standard pumper med selvansugende egenskaber. |
|
De mest almindelige problemer som følge af forkert brug af pumper og hvordan man undgår dem? Forkert valg, installation eller drift af pumper kan føre til talrige ydeevne- og pålidelighedsproblemer. Nedenfor er nogle af de mest almindelige problemer, deres årsager og hvordan man undgår dem: Almindelige problemer:
Sådan undgår du disse problemer:
Ved at implementere disse bedste praksisser og investere i korrekt træning og systeminstrumentering kan mange af de mest almindelige pumpeproblemer forebygges, hvilket resulterer i længere levetid, højere pålidelighed og lavere driftsomkostninger. |
| Mere information om Tapflo pumper: worldpumps.com |
