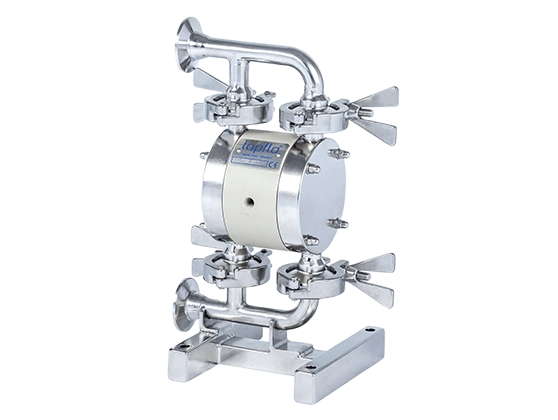

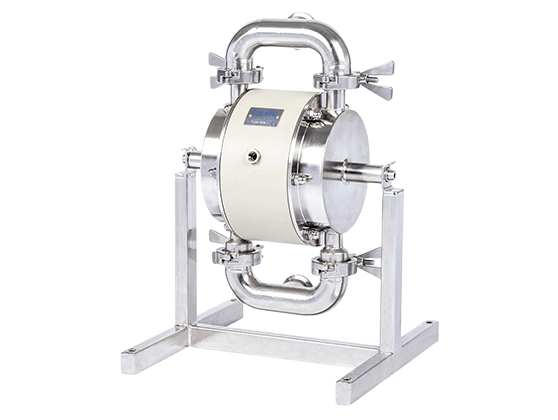

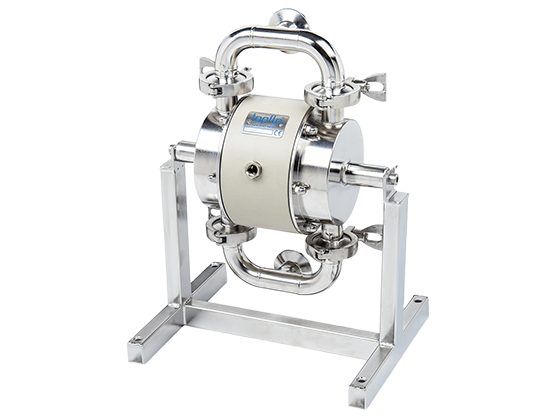

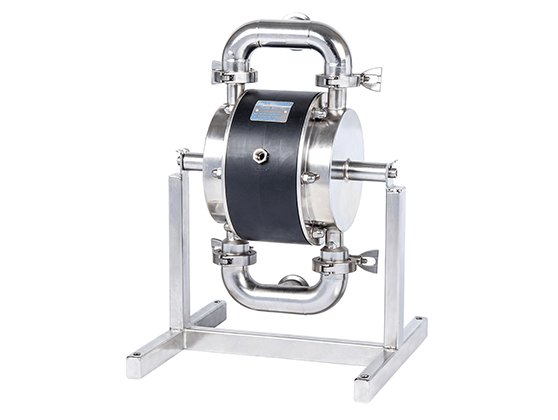

La serie Sanitaria Tapflo è stata progettata per andare incontro alle esigenze delle industrie alimentari, farmaceutiche e cosmetiche. Tra le caratteristiche più importanti di questa serie di pompe sanitarie troviamo il sistema di distribuzione dell’aria che non necessita lubrificazione, il sistema con valvole a sfera di semplice manutenzione e la possibilità di ispezionare tutte le parti a contatto con il liquido.

Fatte per essere pulite
Il nostro design permette di effettuare una completa ispezione di tutte le parti a contatto con il liquido. Non ci sono aree nascoste che permettono la proliferazione di batteri. Gli attacchi dei collettori e le tiranti del corpo pompa sono facilmente removibili permettendo un completo smontaggio e conseguente pulizia. La pompa è inoltre progettata per la pulizia e la sterilizzazione in loco (C.I.P. e S.I.P.). Dopo queste operazioni, la pompa può essere facilmente ruotata sul supporto per permettere un completo drenaggio.

Pompa certificata ATEX
Tutte le pompe della serie sanitaria sono disponibili nella versione ATEX, adatta per gli ambienti con pericolo d’esplosione. Sono fornite di una messa a terra e costruite con materiali conduttivi; la sezione centrale e le membrane in PTFE (conduttivi sul retro) oppure in EPDM (totalmente conduttivo).

La serie Sanitaria Tapflo è stata progettata per andare incontro alle esigenze delle industrie alimentari, farmaceutiche e cosmetiche. Tra le caratteristiche più importanti di questa serie di pompe sanitarie troviamo il sistema di distribuzione dell’aria che non necessita lubrificazione, il sistema con valvole a sfera di semplice manutenzione e la possibilità di ispezionare tutte le parti a contatto con il liquido.

Fatte per essere pulite
Il nostro design permette di effettuare una completa ispezione di tutte le parti a contatto con il liquido. Non ci sono aree nascoste che permettono la proliferazione di batteri. Gli attacchi dei collettori e le tiranti del corpo pompa sono facilmente removibili permettendo un completo smontaggio e conseguente pulizia. La pompa è inoltre progettata per la pulizia e la sterilizzazione in loco (C.I.P. e S.I.P.). Dopo queste operazioni, la pompa può essere facilmente ruotata sul supporto per permettere un completo drenaggio.

Pompa certificata ATEX
Tutte le pompe della serie sanitaria sono disponibili nella versione ATEX, adatta per gli ambienti con pericolo d’esplosione. Sono fornite di una messa a terra e costruite con materiali conduttivi; la sezione centrale e le membrane in PTFE (conduttivi sul retro) oppure in EPDM (totalmente conduttivo).

Dati tecnici
Portata della pompa: 49 m3/h (820 l/min)
Pressione massima di mandata: 8 bar
Dimensione massima dei solidi: 3-20 mm (fino a 95 mm nella versione con valvole a battente per solidi grandi)
Temperatura: 110 °C
Materiali della struttura della pompa: Acciaio inox AISI 316L elettrolucidato
Materiali della membrana: PTFE, PTFE con supporto bianco, EPDM, EPDM bianco, NBR bianco
Materiali delle sfere della valvola: PTFE, AISI 316, PU, ceramica, PE1000
Materiali del distributore aria: Ottone, acciaio inox AISI 316L o PET con O-ring in NBR, EPDM o FKM
Taglie disponibili:
Modello Portata massima (l/min) Connessioni filettate BSP Dimensioni pompe a membrana igieniche Tapflo
T30 28 1″
T80 78 3″
T125 155 1 1/2″
T225 330 2″
T425 570 2 1/2″
T825 820 3″
Vantaggi principali
Vantaggi delle pompe a membrana igieniche Tapflo 1. Smontaggio rapido
Il sistema Tri-clamp garantisce uno smontaggio rapido e semplice senza l’uso di strumenti aggiuntivi.
2. Varietà di connessioni
La pompa è fornita di serie con connessioni a morsetto SMS3017/ISO2037. Tuttavia, la pompa può essere equipaggiata con quasi tutti i tipi di connessione utilizzati nell’industria igienica: filettatura DIN 11851, filettatura SMS 1145, connessioni asettiche DIN 11864 e altre.
3. Azionamento pneumatico ecologico
Il distributore d’aria presenta un design senza olio, mantenendo il fluido pompato e l’ambiente liberi da contaminazioni.
4. Superfici omogenee
Le membrane multistrato hanno una superficie omogenea, eliminando il problema della proliferazione batterica. Le membrane sono realizzate con materiali alimentari: PTFE, EPDM bianco o NBR FDA.
5. Finitura perfetta
Sia le superfici a contatto con il fluido che quelle esterne sono elettrolucidate per una finitura perfetta e igienica. Finiture speciali su richiesta del cliente.

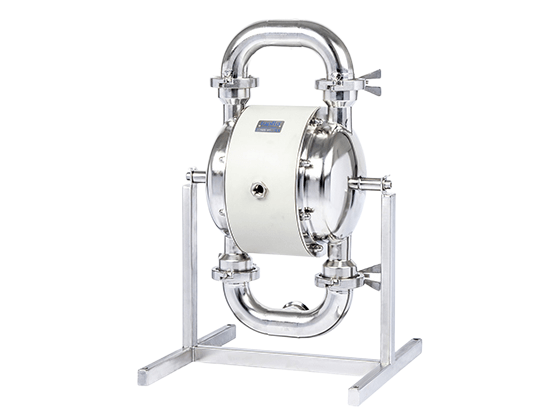

Svuotamento della pompa Tapflo tramite rotazioneSvuotamento semplice

Svuotare la pompa ruotandola sul supporto*

Per uno smontaggio completo della pompa, basta sganciare le fascette che fissano gli ugelli e svitare i bulloni che collegano l’alloggiamento. Poi ruotare semplicemente la pompa per versare il fluido residuo.

Il design delle pompe di questa serie permette un’ispezione visiva completa delle parti a contatto con il fluido pompato. Non ci sono spazi nascosti dove i batteri potrebbero proliferare. La pompa può essere pulita e sterilizzata direttamente in installazione (CIP e SIP).

*valido per i modelli T80-T825

Principio di funzionamento

Operating principle of Tapflo sanitary diaphragm pumps

La pompa a membrana Tapflo è azionata ad aria compressa. Due membrane lavorano alternativamente, spingendo il liquido nel sistema di pompaggio. Le valvole a sfera fungono da valvole di ritegno, indirizzando il liquido nella direzione corretta.

Durante ogni ciclo, la pressione dell’aria dietro la membrana di mandata è uguale all’altezza del sollevamento del liquido sul lato del fluido. Ciò significa che le pompe a membrana Tapflo possono funzionare con la valvola di mandata chiusa senza compromettere la durata della membrana.

ASPIRAZIONE
La membrana retraente crea un vuoto, generando così il fenomeno di aspirazione del fluido.

MANDATA
La seconda membrana trasferisce simultaneamente la pressione dell’aria al fluido nella seconda camera della membrana, spingendolo verso la bocca di mandata.

Costruzione
Valvole a clapet per pompe igieniche Tapflo Valvole di ritegno

Le valvole di ritegno Tapflo sono utilizzate per il pompaggio di liquidi contenenti grandi particelle solide. Sono composte da soli due elementi e sono igieniche e facili da pulire. Consentono il pompaggio di particelle più grandi rispetto alle pompe igieniche standard:

  • Modelli T80 e T125: particelle fino a 17 mm di diametro
  • Modelli T225 e T525: particelle fino a 42 mm di diametro
  • Modello T825: particelle fino a 95 mm di diametro

Inoltre, le pompe a membrana igieniche Tapflo equipaggiate con valvole di ritegno possono funzionare a secco da un’altezza fino a 4,5 m.

Sollevatori magnetici della valvola a sfera

La possibilità di svuotare il contenuto della pompa è cruciale nella maggior parte delle applicazioni igieniche. Il sistema di sollevamento della valvola a sfera Tapflo consente lo svuotamento della pompa senza smontarla dall’installazione quando altri metodi di svuotamento non sono possibili. In questo modo, la pompa può essere svuotata senza doverla ruotare.

Principio di funzionamento:

La valvola a sfera, realizzata in AISI 420 o PTFE con nucleo in acciaio, viene sollevata da un sollevatore magnetico montato sul collettore.

Principio di funzionamento dei sollevatori magnetici delle valvole a sfera Tapflo

Sollevatori delle valvole a sfera per pompe igieniche Tapflo
Membrane a lunga durata

Le membrane Tapflo sono costruzioni composite, ideali per funzionare in condizioni difficili, fornendo una superficie completamente uniforme a contatto con il fluido. Ciò evita perdite attraverso la membrana e ne mantiene la pulizia.

Le membrane sono disponibili in diversi materiali e colori per soddisfare tutte le esigenze.

Versioni dei materiali disponibili: EPDM, NBR, FKM, PTFE, PTFE TFM 1705b, EPDM bianco, PTFE con supporto EPDM bianco, NBR bianco.

Membrane nelle pompe a membrana Tapflo
Costruzione della membrana composita

Il processo avanzato di produzione, indurimento, rifilatura e finitura garantisce una lunga durata della membrana composita, che sopporterà milioni di cicli. I materiali componenti sono realizzati appositamente e adattati alla tecnologia della membrana composita e al processo di stampaggio a pressione.
Gli elementi sono uniti mediante agenti chimici e adesivi.

Costruzione composita della membrana nelle pompe a membrana Tapflo

(1) Strato PTFE TFM (2) strato frontale (3) nucleo (metallo) (4) tessuto (5) strato posteriore

Distributori d’aria nelle pompe a membrana Tapflo Alimentazione efficiente – Distributori d’aria

Il distributore d’aria, che reindirizza l’aria compressa alle camere dietro le membrane, è il cuore della pompa. Il distributore è posizionato al centro della pompa tra le membrane per minimizzare il percorso dell’aria e i punti morti. Questo design è fondamentale per un funzionamento affidabile ed economico. Grazie a un sistema di tenuta speciale, il distributore non richiede lubrificazione. Ciò non solo permette di risparmiare denaro, ma protegge anche l’ambiente.

Versioni dei materiali disponibili: ottone, PET e acciaio inossidabile AISI 316L

Valvole a sfera di ritegno

Le pompe Tapflo sono equipaggiate con quattro valvole di ritegno per garantire che il fluido sia pompato nella direzione corretta.
Le valvole a sfera sono il design più semplice e affidabile per le valvole di ritegno. Sono caratterizzate da tenuta ermetica e facilità di pulizia e sostituzione.

Versioni dei materiali disponibili: EPDM, NBR, PTFE, PTFE TFM 1635, PE1000, FKM, PU, Ceramica, SiC, AISI 316L.

Sfere delle valvole nelle pompe a membrana Tapflo
Versioni speciali
Pompe ATEX a prova di esplosione | Serie TX

Le pompe igieniche a membrana Tapflo sono progettate per l’uso in atmosfere potenzialmente esplosive e sono realizzate in PE e PTFE antistatici. Possono essere utilizzate in Zona 1 EX secondo la Direttiva ATEX 2014/34/UE.
L’uso di materiali antistatici garantisce che non si accumulino cariche elettrostatiche nella pompa. Gli additivi conduttivi aumentano la conduttività elettrica della superficie della pompa.

Pompe igieniche a membrana Tapflo per zone ATEX con flange contrapposte
Pompe con camicia riscaldante | Serie TJ

Le camicie riscaldanti integrate nella pompa vengono utilizzate per mantenere la pompa pronta all’uso. Il fluido di riscaldamento o raffreddamento circola nella camicia, che avvolge tutte le parti della pompa a contatto con il prodotto pompato.

Disponibile per le taglie: T80, T125, T225, T425

Pompe igieniche a membrana Tapflo con camicie riscaldanti
Pompe con valvole a battente per solidi grandi

Le valvole a battente, disponibili nelle pompe igieniche, sono ideali per applicazioni con solidi di dimensioni maggiori o delicati.
Il pompaggio delicato lascia i solidi intatti.

Disponibile per le taglie: T50, T100, T200, T400

Pompe igieniche a membrana Tapflo con valvole a battente per solidi grandi
Pompe con sollevatori magnetici delle valvole a sfera

I sollevatori magnetici delle valvole a sfera sono utilizzati nelle pompe igieniche per consentire lo svuotamento della pompa senza doverla rimuovere dall’installazione. Non è necessario ruotare la pompa.

Pompe igieniche a membrana Tapflo con sollevatori delle valvole a sfera
Flange contrapposte

Per facilitare l’installazione, Tapflo offre una gamma completa di connessioni per pompe igieniche. Si adattano alle pompe con connessioni standard tri-clamp, nonché a connessioni opzionali DIN11851 e SMS.

Pompe igieniche a membrana Tapflo con flange contrapposte
Pompe a doppia membrana | Serie TB

Progettate per applicazioni pericolose, come quelle chimiche. L’uso della doppia membrana riduce significativamente il rischio di fuoriuscita di media potenzialmente pericolosi o preziosi nel sistema di distribuzione dell’aria e nell’ambiente circostante.

Caratteristiche e vantaggi:

  • Protezione – in caso di rottura della membrana principale, la pompa si arresta.
  • Monitoraggio – monitora costantemente pompe, serbatoi, recipienti e tubazioni per eventuali perdite.

La pompa a doppia membrana Tapflo TB (nota anche come pompa a barriera) è più sicura rispetto ad altri sistemi a barriera disponibili sul mercato. Fa parte della nostra gamma di apparecchiature di pompaggio che monitorano e reagiscono alle perdite, garantendo il contenimento del fluido pompato.

Per un monitoraggio aggiuntivo della pompa, consigliamo l’uso di accessori aggiuntivi, come il sistema di allarme GuardianTM.

Pompe igieniche a membrana Tapflo con doppia membrana
Pompe intelligenti a risparmio energetico | Serie TC

Le pompe intelligenti della serie TC sono una modifica delle pompe a membrana standard, dotate della tecnologia LEAP introdotta da Tapflo. LEAP® o “Low Energy Air Pump” è una tecnologia brevettata utilizzata nelle pompe a membrana azionate ad aria per ridurre la pressione minima di funzionamento dell’aria, minimizzando perdite interne e attrito rispetto alle pompe standard. LEAP utilizza un sistema intermedio che rileva la posizione dell’asse della membrana, controllando automaticamente il movimento della membrana.

Una pompa con tecnologia LEAP® può iniziare a pompare a 0,3 bar senza bloccarsi – nel test, la pompa ha raggiunto il 70% della sua capacità massima prima che altre pompe iniziassero a funzionare. Ciò si traduce in un risparmio energetico fino al 70%.

Caratteristiche e vantaggi:

  • Retrofitabile – si adatta a qualsiasi pompa AODD Tapflo,
  • Riduzione del rumore – l’uso di una pressione dell’aria più bassa riduce il rumore della pompa,
  • Disponibile per pompe in plastica, metallo e igieniche,
  • Durata prolungata,
  • Dosaggio a batch – la pompa consente l’arresto automatico dopo aver erogato il volume richiesto,
  • Manutenzione semplificata – la valvola principale può essere sostituita in meno di 2 minuti senza rimuovere la pompa dall’installazione,
  • Feedback elettrico – monitoraggio esterno del funzionamento della pompa,
  • Controllo semplificato della pompa – nessun bisogno di valvola solenoide pneumatica, riducendo i costi e semplificando il controllo,
  • Funzionamento a secco, blocco a vuoto
Pompe igieniche a membrana Tapflo con tecnologia LEAP a risparmio energetico

Logo tecnologia LEAP a risparmio energetico

Accessori
Carrelli per Pompe a Membrana

Vuoi utilizzare una pompa in più posizioni all’interno del tuo stabilimento? Hai processi tecnologici distribuiti in tutta la fabbrica? Offriamo soluzioni mobili adattate alla maggior parte delle pompe Tapflo. Grazie alla possibilità di trasportare liberamente la pompa, l’uso dell’apparecchio è praticamente illimitato.

I carrelli per pompe sono disponibili in diverse dimensioni e nelle versioni igienica e industriale:

Caratteristiche e vantaggi:

  • design industriale o igienico,
  • 3 dimensioni adattate alla pompa utilizzata,
  • struttura compatta e resistente in acciaio inox,
  • conforme alle zone ATEX.

Vuoi saperne di più? Consulta la pagina prodotto dei carrelli per pompe Tapflo.

Carrello per pompa igienica a membrana Tapflo
Sistema di Allarme | GuardianTM

Il sistema GuardianTM è un dispositivo a risparmio energetico progettato per proteggere una pompa a doppia membrana azionata ad aria da un funzionamento inefficiente, che consuma energia inutile e riduce la durata dei componenti. Aumenta anche la sicurezza del lavoro in applicazioni ad alto rischio.

Il sistema GuardianTM monitora la pressione del liquido, modificandola se il valore della pressione supera o scende al di sotto del valore impostato. Controlla quindi le pompe nei seguenti casi:

  • Protezione a barriera – le pompe a doppia membrana Tapflo (pompe a barriera serie TB) hanno un set aggiuntivo di membrane di riserva. In caso di perdita, il liquido rimane all’interno della pompa invece di fuoriuscire dall’uscita dell’aria. Il sistema monitora la pressione tra le membrane principali e di riserva, arrestando la pompa se la pressione supera il valore impostato.
  • Avvio e arresto a secco – il sistema monitora la pressione di scarico del liquido della pompa. Arresta la pompa se la pressione scende al di sotto del valore impostato, causata da mancanza di mezzo sul lato aspirazione e dall’ingresso di aria nella pompa.
  • Blocco della pompa e riavvio – il sistema monitora la pressione di scarico del liquido della pompa. Arresta la pompa se la pressione supera il valore impostato, causata da una valvola chiusa o sovrapressione nella linea di scarico. Se la pressione scende al di sotto del valore impostato, la pompa riprende automaticamente il funzionamento.
Sistema di allarme Guardian per pompe Tapflo
Sistemi di Controllo | TPUK

Offriamo molte soluzioni che aumentano la funzionalità e la flessibilità dell’installazione della pompa, consentendo anche il controllo della pompa o del sistema.

Controllo Dosi Pneumatico

L’unità di controllo del dosaggio consente di impostare qualsiasi pompa a membrana azionata ad aria per trasferire una quantità definita e ripetibile di mezzo.
Questi dispositivi sono completamente programmabili e consentono di impostare una quantità specifica (TPUK-BP) o un tempo operativo specifico (TPUK-BT).

Controllo del Livello del Mezzo Pneumatico

Sistema completamente pneumatico utilizzato per mantenere un livello liquido impostato in un serbatoio.

Contatore di Corsa / VFC a Bassa Pressione

È disponibile un contatore di corsa con contatto senza tensione (VFC) per l’integrazione con sistemi PLC.

Contatore di Vita

Indica il numero totale di corse effettuate dalla pompa durante il suo ciclo di vita operativo. Un sistema compatto e facile da usare consente di controllare la manutenzione e implementare interventi di manutenzione preventiva programmata.



Sistemi di controllo per pompe Tapflo - serie TPUK
Kit Filtro-Regolatore e Valvola a Spillo

Utilizzando questo kit, la pompa funzionerà sempre con la qualità dell’aria appropriata e la pressione e velocità ottimali, il che consente di risparmiare energia e prolungare la vita dei componenti della pompa.

Il kit include filtro-regolatore, manometro, staffa da parete, valvola a spillo e/o separatore d’acqua. Il filtro è da 5 micron, e il regolatore è 0-12 bar ed è disponibile nelle dimensioni da 1/8″ a 3/4″ per tutte le pompe a membrana azionate ad aria Tapflo.

Caratteristiche e vantaggi:

  • qualità e pressione ottimale dell’aria fornita alle pompe a membrana azionate ad aria,
  • risparmio energetico,
  • durata prolungata dei componenti della pompa.



Kit trattamento aria Tapflo - filtro-regolatore e valvola a spillo
Certificati
Materiali approvati USP VI (OPZIONE)
U.S. Pharmacopeial Convention (USP) classe I a VI definisce i materiali plastici o di gomma che possono venire a contatto con i tessuti umani. La classe VIrichiede i più stringenti test di verifica su come questi materiali possono essere utilizzati, es. unità protesiche.
fda

Materiali conformi FDA §21 CFR 177
FDA (U.S. Food and Drugs Administration) §21 CFR 177 elenca i polimeri, come gomma e materiali plastici, approvati per la realizzazione degli strumenti incontatto con i prodotti alimentari.

EN 10204

Tracciabilià materiali EN 10204
La norma EN 10204 fornisce una lista dei materiali usati nei prodotti e la loro tracciabilità. La 2.1 è una dichiarazione di conformità delle specifiche dei materiali,mentre la 3.1 fornisce dettagliati tracciamenti della filiera produttiva, dal fornitore al prodotto finito. (normalmente solo sui materiali a contatto con il prodotto)

EN 10204

Norma EC 1935/2004
Questa norma EU è applicata a tutti i materiali a contatto con prodotti alimentari, come metalli, plastiche e gomme. È richiesto che tali materiali siano sicuri, siano marchiati con il simbolo della forchetta e del bicchiere, siano tracciabili durante il processo produttivo (in accordo con EN 10204) e che siano fabbricati in accordo con gli standard GMP.

ce-logo

Conformità CE
Un macchinario che reca il marchio CE soddisfa i requisiti base per salute e sicurezza, in accordo con la norma EC Direttiva Macchinari 2006/42EEC

ce-atex

Direttiva ATEX 94/9/EC
Indicata sugli strumenti progettati e approvati per lavorare in modo sicuro in ambienti con potenziale pericolo d’esplosioni. Gli strumenti sono classificati in gruppi principali, di categoria e in classi di temperatura per definire la propria idoneità in base all’ambiente di lavoro.

  • Dati tecnici

  • Vantaggi principali

  • Principio di funzionamento

  • Costruzione

  • Versioni speciali

  • Accessori

  • Certificati

Portata della pompa: 49 m3/h (820 l/min)
Pressione massima di mandata: 8 bar
Dimensione massima dei solidi: 3-20 mm (fino a 95 mm nella versione con valvole a battente per solidi grandi)
Temperatura: 110 °C
Materiali della struttura della pompa: Acciaio inox AISI 316L elettrolucidato
Materiali della membrana: PTFE, PTFE con supporto bianco, EPDM, EPDM bianco, NBR bianco
Materiali delle sfere della valvola: PTFE, AISI 316, PU, ceramica, PE1000
Materiali del distributore aria: Ottone, acciaio inox AISI 316L o PET con O-ring in NBR, EPDM o FKM
Taglie disponibili:
Modello Portata massima (l/min) Connessioni filettate BSP Dimensioni pompe a membrana igieniche Tapflo
T30 28 1″
T80 78 3″
T125 155 1 1/2″
T225 330 2″
T425 570 2 1/2″
T825 820 3″

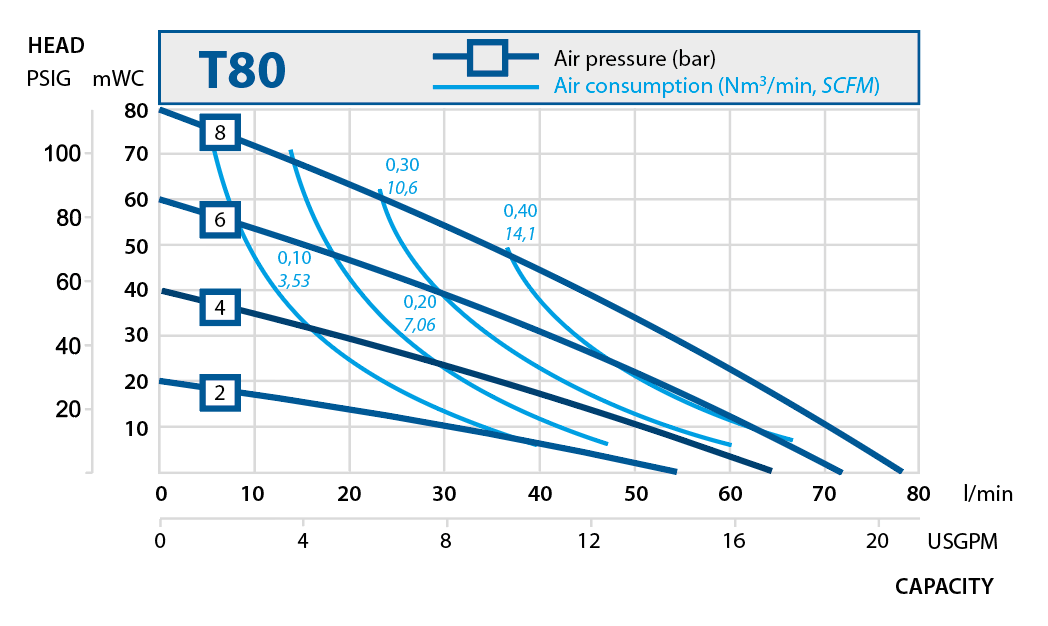

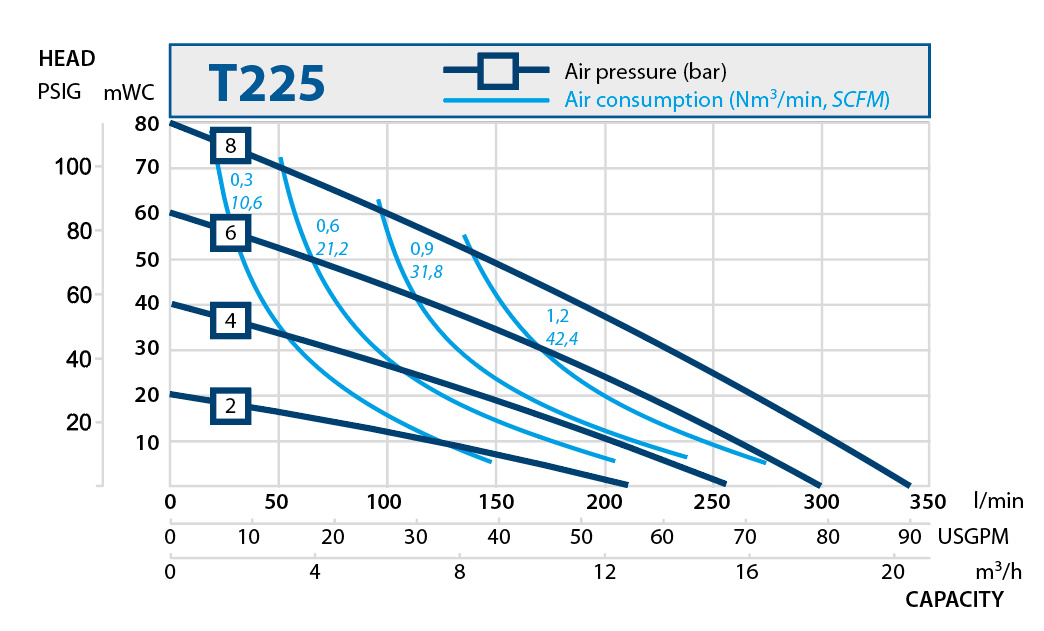

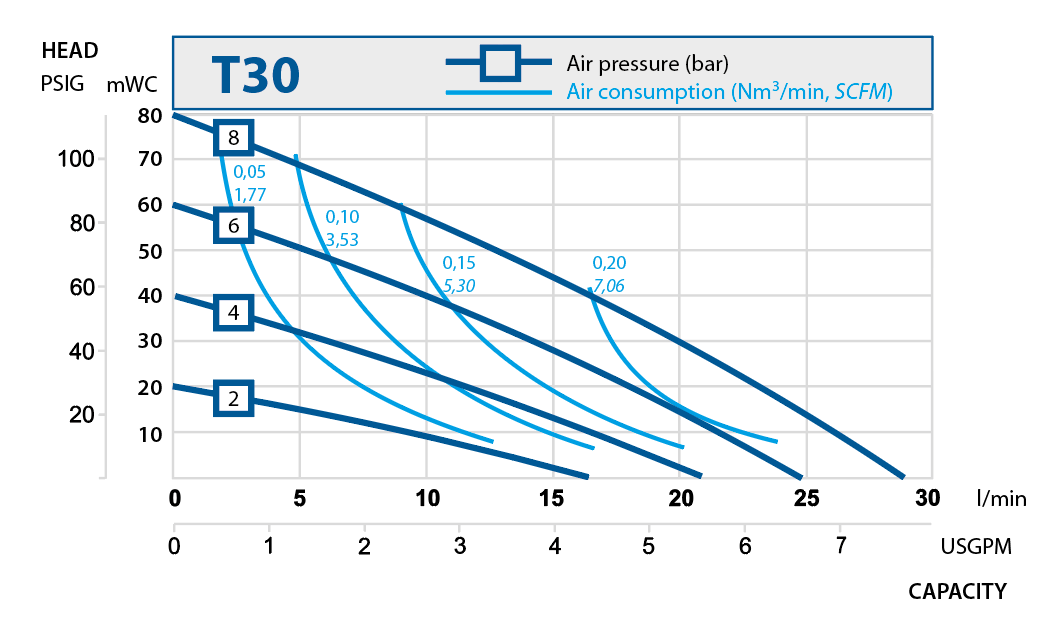

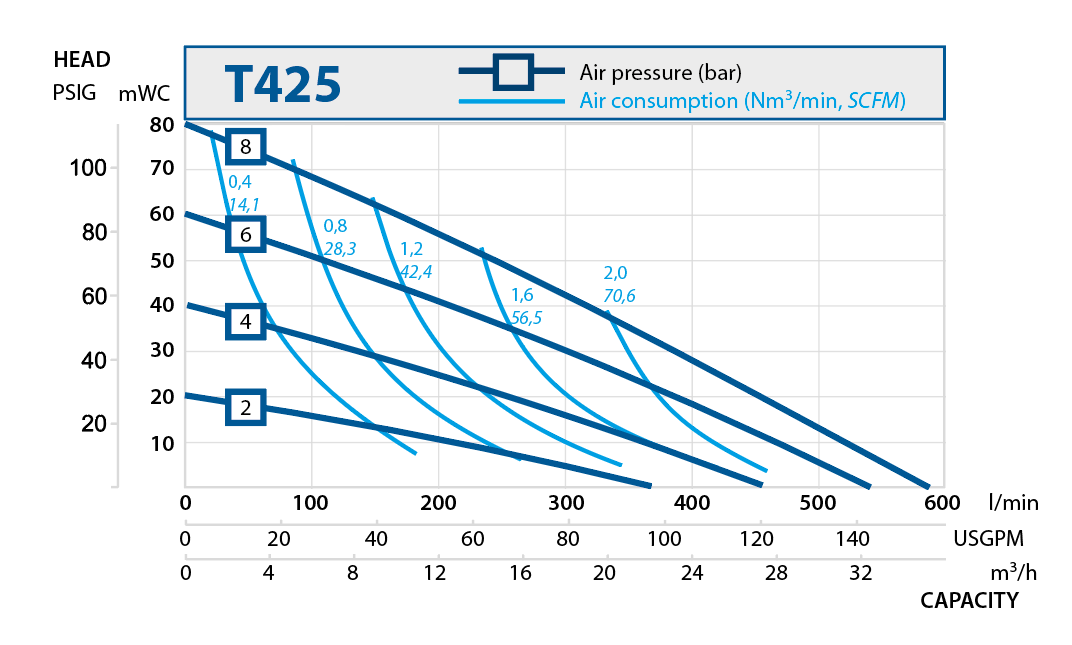

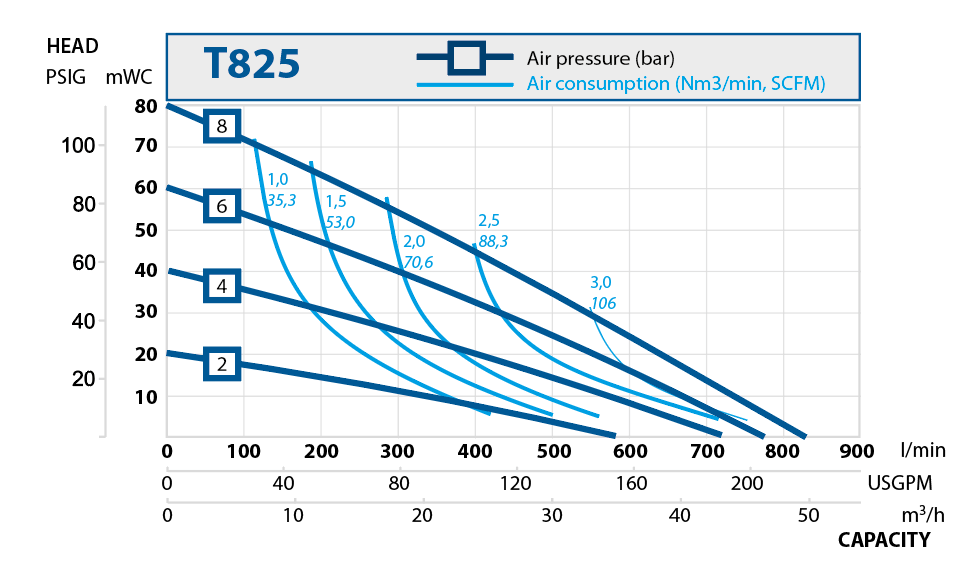

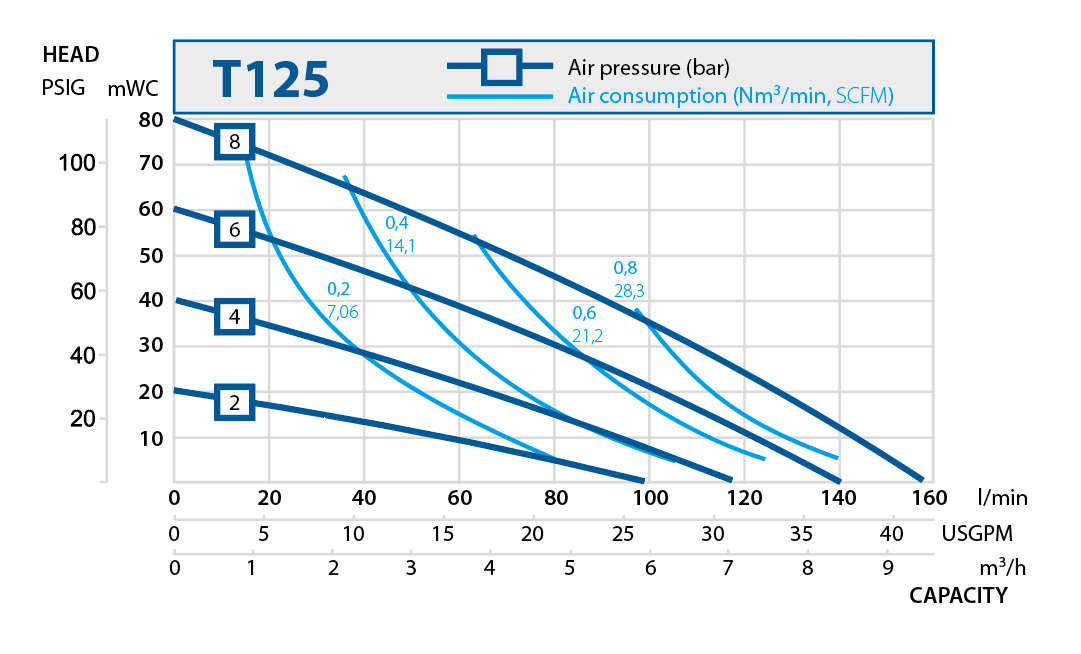

Curve di prestazione

Video di manutenzione
