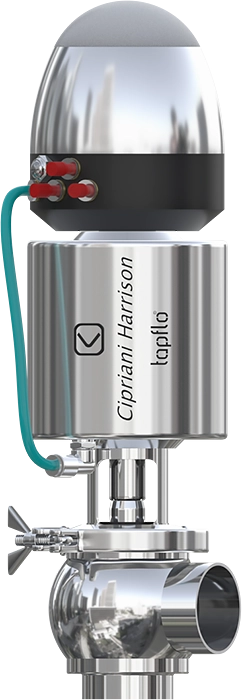

Hijyenik tek koltuklu vanalar
304L/316L paslanmaz çelikten hijyenik tek koltuklu vanalar (kapatma ve yönlendirme vanaları), optimum akış yönetimi için tasarlanmıştır. CHV tek koltuklu vana, hijyenik proses boru hatlarında akışın sorunsuz bir şekilde kapatılmasına veya yönlendirilmesine olanak tanıyarak hassas ve güvenilir bir çalışma sağlar. Tapflo’nun tek koltuklu kapatma ve yönlendirme vanası, yüksek güvenilirlik ve hijyenik tasarımı ile karakterize edilir.
CHV tek koltuklu vanalar kolay bakım için tasarlanmıştır. Tek parça gövdeden ve bakım gerektirmeyen, sızdırmaz aktüatörden oluşurlar. Bu, kirleticilerin birikmesi için yer olmadığı anlamına gelir, bu da ürün kaybını azaltır.
Tipik uygulamalar: ilaç, gıda, süt ürünleri, şarap, bira, içecek, kozmetik, kimya endüstrileri vb.
HIZLI GERÇEKLER
ÖZELLİKLER VE FAYDALAR
304L/316L paslanmaz çelikten hijyenik tek koltuklu vanalar (kapatma ve yönlendirme vanaları), optimum akış yönetimi için tasarlanmıştır. CHV tek koltuklu vana, hijyenik proses boru hatlarında akışın sorunsuz bir şekilde kapatılmasına veya yönlendirilmesine olanak tanıyarak hassas ve güvenilir bir çalışma sağlar. Tapflo’nun tek koltuklu kapatma ve yönlendirme vanası, yüksek güvenilirlik ve hijyenik tasarımı ile karakterize edilir.
CHV tek koltuklu vanalar kolay bakım için tasarlanmıştır. Tek parça gövdeden ve bakım gerektirmeyen, sızdırmaz aktüatörden oluşurlar. Bu, kirleticilerin birikmesi için yer olmadığı anlamına gelir, bu da ürün kaybını azaltır.
Tipik uygulamalar: ilaç, gıda, süt ürünleri, şarap, bira, içecek, kozmetik, kimya endüstrileri vb.
| Maksimum boşaltma basıncı: | 10 bar | |
| Pnömatik aktüatör besleme basıncı: | 5-8 bar | |
| Sterilizasyon sıcaklığı: | 135 °C | |
| Mevcut boyutlar: | DN25, DN40 DN50, DN65, DN80, DN100 | |
| Mevcut bağlantılar: | sıhhi kelepçe, alın kaynağı, dişli, ara flanş, I-Line veya talep üzerine diğerleri | |
| Kontrol tipleri: | pnömatik aktüatör (NO veya NZ) | |
| Pompa malzemeleri: | Akışkanla temas eden çelik parçalar: AISI 316L | |
| Contalar (FDA uyumlu): | ||
| Valf yuvası: |
PTFE, Silikon, EPDM, Viton, Buna | |
| Dudak contası: | EPDM, Viton, Silikon, Buna | |

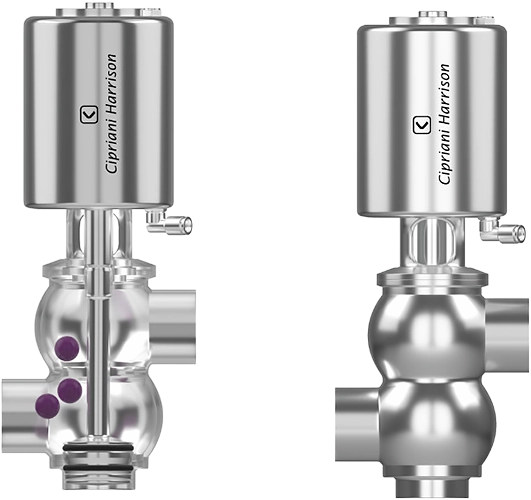

Cipriani Harrison tek koltuklu valf, daha büyük koltuk yer değiştirmesine ve artırılmış stroka olanak tanıyan benzersiz bir tasarıma sahiptir. Bu, viskoz ve partikül yüklü sıvıların valften daha verimli akmasını sağlar.

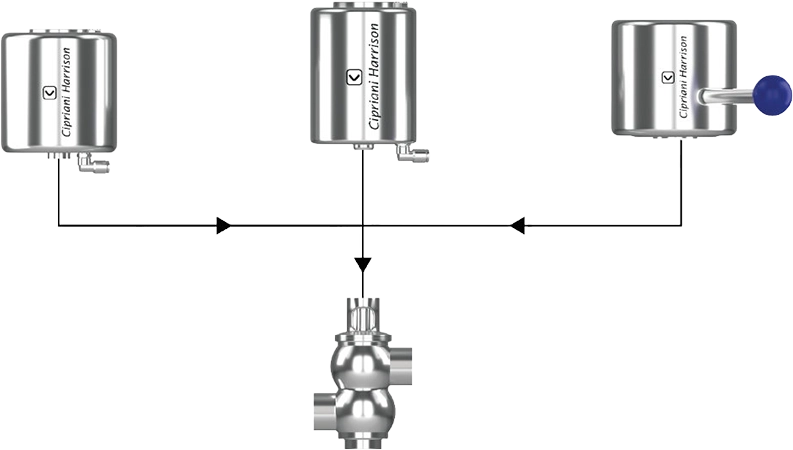

Cipriani Harrison tek kişilik valfi modüler bir tasarıma sahiptir. Manuel versiyonu bir aktüatörlü veya yüksek basınçlı aktüatörlü versiyona değiştirmek için basit bir anahtar kullanılabilir.

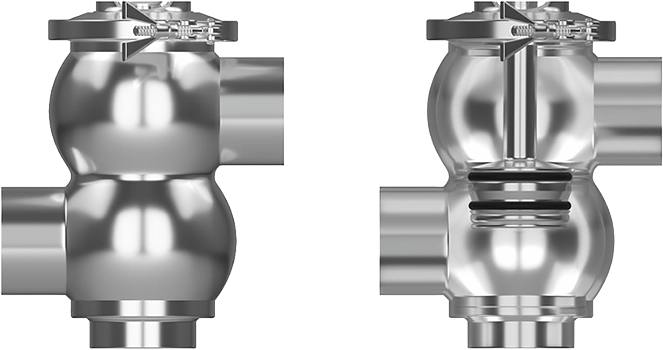

Cipriani Harrison tek koltuklu vanalar, tek parça masif çubuktan üretilir. Bu, eklem sayısını en aza indirerek en üst düzey hijyeni sağlar.

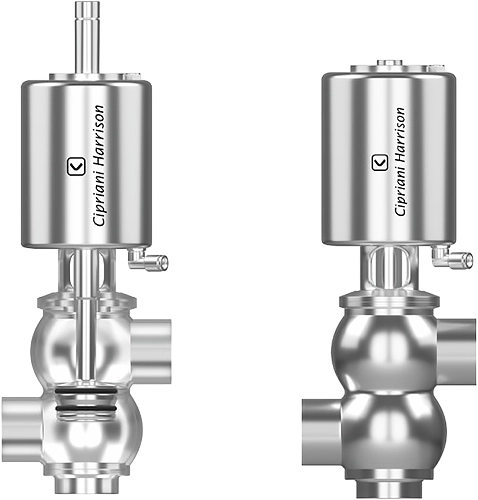

Cipriani Harrison’ın standart tek koltuklu valfi, tek parça gövde tasarımı ve bakım gerektirmeyen, sızdırmaz aktüatörü sayesinde kompakt boyutludur. İyi düşünülmüş ve optimize edilmiş tasarım, valfin işlevselliğinden ve dayanıklılığından ödün vermeden hafifliği sağlar.

Cipriani Harrison tek koltuklu vana, kolay bakım için tasarlanmıştır. Vana, tek parça masif çubuktan yapılmıştır, daha az bağlantıya ve ürünle temas eden minimum conta sayısına sahiptir. Ek bir avantajı, bakım gerektirmeyen aktüatörüdür, bu da vananın temizlenmesini kolaylaştırır ve minimum bakım gerektirir.

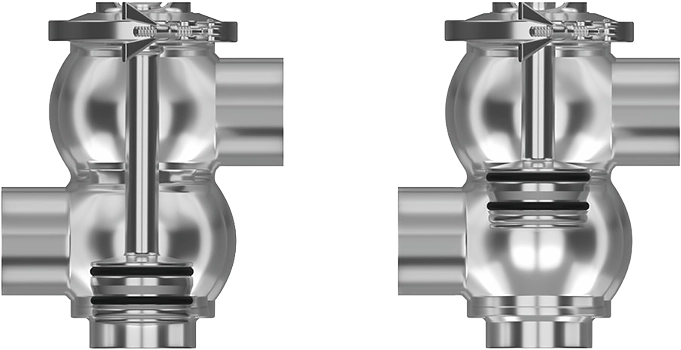

Cipriani Harrison tek koltuklu vana, benzersiz bir tasarıma ve özelliklere sahiptir. Özel vana tasarımı, kirleticilerin birikmesini en aza indirir ve vanadaki ürün kaybını ve ölü hacmi azaltır.

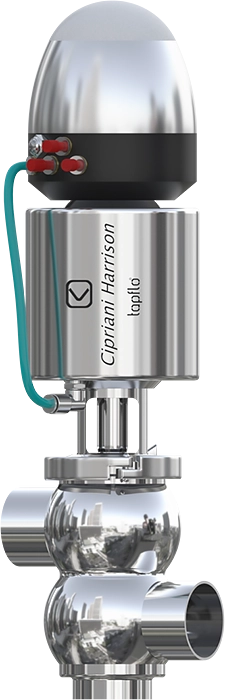

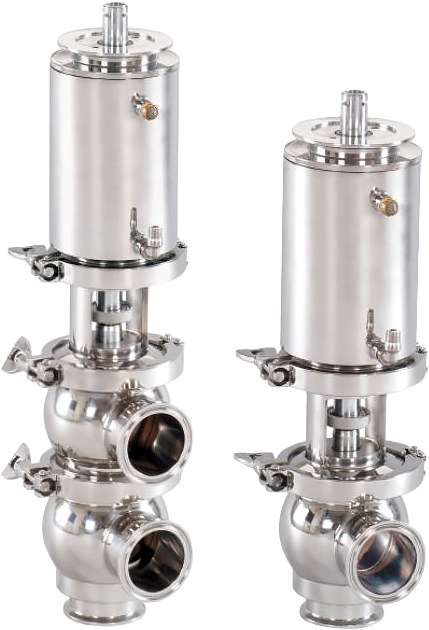

Cipriani Harrison tek oturaklı vana, akışı kapatmak veya akışı yönlendirmek için olmak üzere iki temel konfigürasyonda mevcuttur. Standart konfigürasyon, isteğe bağlı tek etkili (hava-yay) veya çift etkili (hava-hava) aktüatörlü tek parça gövde içerir. Çeşitli gövde konfigürasyonları mevcuttur.

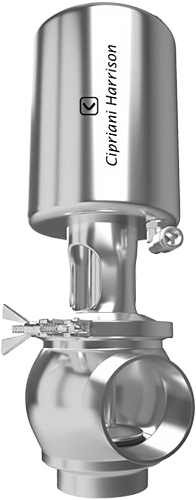

Cipriani Harrison tek koltuklu vana, askıda katı maddeler veya sıvı çikolata, bal vb. gibi yüksek viskoziteli ürünler içeren ortamların/ürünlerin taşınması için daha uzun strok seçeneğiyle mevcuttur. Bu tür yüksek viskoziteli ürünler için, vananın daha pürüzsüz ve daha verimli akış sağlamak üzere koltuklar arasında daha büyük bir açıklığa sahip olması gerekir.

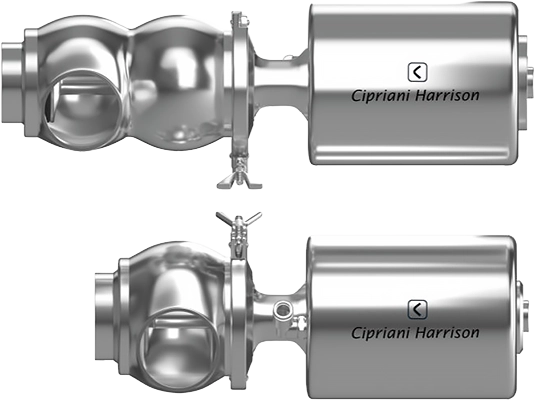

Tapflo tek çıkışlı vanası isteğe bağlı teğet çıkışlı olarak mevcuttur. Vana yatay olarak monte edilmesi gerekiyorsa, standart montaj sırasında ürünün vana gövdesinde sıkışıp kalma olasılığı yüksektir.
Bu tür uygulamalarda, küresel vana gövdesine teğet eksantrik bir çıkışa sahip olan teğet çıkışlı bir vananın kullanılması önerilir. Bu, vana çalışması sırasında hiçbir şeyin sıkışıp kalmamasını sağlar. Bu tür durumların tipik örnekleri arasında yatay tank çıkışları, boşaltma vanaları veya sınırlı alana sahip alanlar yer alır.

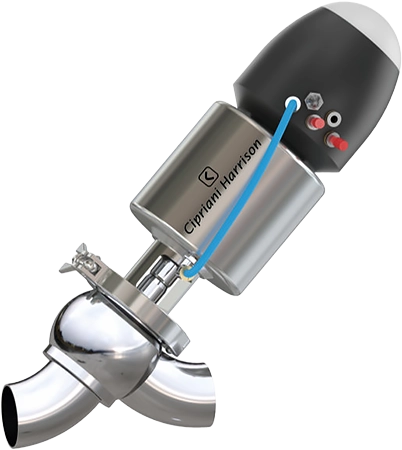

Cipriani Harrison’dan tek koltuklu vana, açılı vana konfigürasyonunda mevcuttur. Bu tür bir konfigürasyon öncelikli olarak büyük parçacıklar içeren veya daha yüksek viskoziteye sahip akışkanlar için kurulur. Bu konfigürasyon, akışkanların nazikçe işlenmesine yardımcı olur ve ek olarak, bu gibi durumlarda giriş ve çıkış aynı düzlemde bulunur.

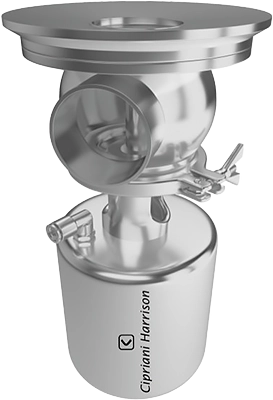

Cipriani Harrison tek koltuklu vana, alt vana konfigürasyonunda mevcuttur. Bu vana iki farklı versiyonda mevcuttur, yani koltuk açıklığı tankın içinde veya tankın dışında olacak şekilde. Uygulamaya veya ortama bağlı olarak bu iki versiyondan biri seçilebilir.

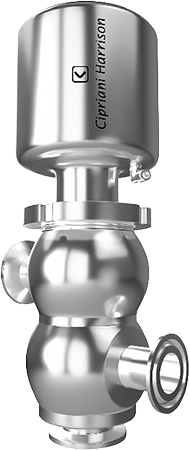

Cipriani Harrison tek koltuklu vanalar, aseptik ortamlar için tasarlanmış aseptik bir versiyonda da mevcuttur.
Bu vana, atmosferik girişe karşı hermetik olarak kapatan tek parça bir diyafram ile donatılmıştır ve atmosferik kirlenmeye karşı koruma sağlar.
Bu versiyon, teğetsel çıkışlı vana, açılı vana veya alt vana gibi diğer konfigürasyonlarla birlikte kullanılabilir.

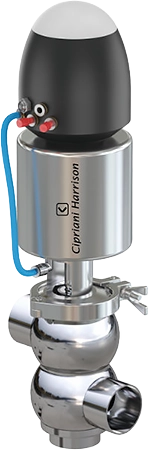

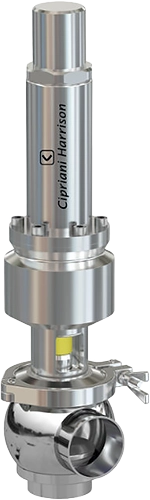

Cipriani Harrison tek koltuklu taşma vanası, bir boru hattındaki fazla basıncı baypas etmek veya azaltmak için tasarlanmıştır.
Aşırı basınç vanası, kurulum sırasında ayarlanabilen bir basınç aralığında çalışacak şekilde tasarlanmıştır.
Taşma vanası, manuel veya pnömatik olarak çalıştırılabilen bir koltuk kaldırma mekanizması ile mevcuttur.

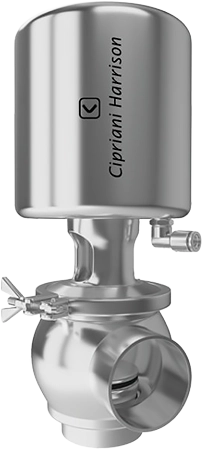

Cipriani Harrison tek koltuklu vanalar, yüksek basınç uygulamaları için mevcuttur.
Tek koltuklu vanaların modüler tasarımı, kullanıcının kullanımın herhangi bir aşamasında aktüatörü normalden yüksek basınca değiştirmesine olanak tanır.
Yüksek basınç aktüatörleri, 25 bar’a kadar nominal basınçlar için mevcuttur.

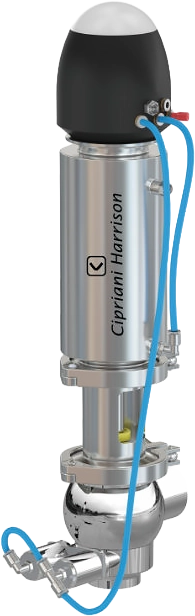

Cipriani Harrison çift contalı tek koltuklu vanalar, su darbesi veya koltuk arızası nedeniyle ürün karışma riski olan otomatik boru sistemlerinde kullanılır.
Tek koltuklu karışım korumalı vana, hijyenik proses uygulamalarında ortamların güvenli bir şekilde ayrılması için tasarlanmıştır.

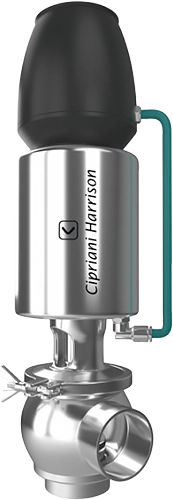

Cipriani Harrison tek koltuklu vana, ek bir pnömatik destek sistemi ile mevcuttur. Standart tek koltuklu vananın kullanıldığı ve vanayı açmak için ek basınca ihtiyaç duyulduğu kritik durumlarda.
Bu gibi durumlarda, aktüatörü ek açma kuvvetiyle destekleyen isteğe bağlı bir pnömatik destek sistemi sunuyoruz.

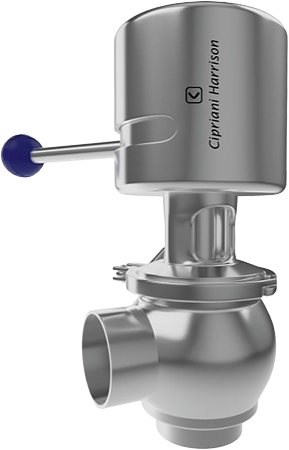

Tapflo tek kişilik vana manuel versiyonu mevcuttur. Vana, çeyrek tur manuel aktüatör kullanılarak açılıp kapatılabilir.
| Maksimum boşaltma basıncı: | 10 bar | |
| Pnömatik aktüatör besleme basıncı: | 5-8 bar | |
| Sterilizasyon sıcaklığı: | 135 °C | |
| Mevcut boyutlar: | DN25, DN40 DN50, DN65, DN80, DN100 | |
| Mevcut bağlantılar: | sıhhi kelepçe, alın kaynağı, dişli, ara flanş, I-Line veya talep üzerine diğerleri | |
| Kontrol tipleri: | pnömatik aktüatör (NO veya NZ) | |
| Pompa malzemeleri: | Akışkanla temas eden çelik parçalar: AISI 316L | |
| Contalar (FDA uyumlu): | ||
| Valf yuvası: |
PTFE, Silikon, EPDM, Viton, Buna | |
| Dudak contası: | EPDM, Viton, Silikon, Buna | |
