Kendinden emişli endüstriyel santrifüj pompalar – CTS I serisi

Kendinden emişli endüstriyel santrifüj pompalar – CTS I serisi

TEKLİF İSTEMİ +46 303 63390

CTS serisi, açık çarklı, kendi kendini emen santrifüj pompalardır ve bu sayede ortamın -4,5 m seviyesinden kaldırılmasına olanak tanır. CTS santrifüj pompa, standart Tapflo CT pompa elemanlarına dayanan optimize edilmiş tasarımıyla karakterize edilir. Sadece bir elemanı (gövdeyi) değiştirerek kendi kendini emen bir pompanın birçok avantajını elde ederiz. Bu nedenle pompa, yüksek hava içeriğine sahip ortamları pompa kurulum seviyesinden daha düşük bir seviyeden emebilir.

Tapflo CTS kendi kendini emen pompalar iki versiyonda mevcuttur – endüstriyel (CTS I) ve hijyenik (CTS H).

CTS I kendi kendini emen endüstriyel santrifüj pompa, 316L paslanmaz çelikten yapılmıştır ve yüksek mekanik dayanımı ve kimyasal direnci sayesinde genel sanayi, kimya, rafineri veya atık su arıtma tesislerindeki endüstriyel uygulamalar için tasarlanmıştır.

CTS serisi, açık çarklı, kendi kendini emen santrifüj pompalardır ve bu sayede ortamın -4,5 m seviyesinden kaldırılmasına olanak tanır. CTS santrifüj pompa, standart Tapflo CT pompa elemanlarına dayanan optimize edilmiş tasarımıyla karakterize edilir. Sadece bir elemanı (gövdeyi) değiştirerek kendi kendini emen bir pompanın birçok avantajını elde ederiz. Bu nedenle pompa, yüksek hava içeriğine sahip ortamları pompa kurulum seviyesinden daha düşük bir seviyeden emebilir.

Tapflo CTS kendi kendini emen pompalar iki versiyonda mevcuttur – endüstriyel (CTS I) ve hijyenik (CTS H).

CTS I kendi kendini emen endüstriyel santrifüj pompa, 316L paslanmaz çelikten yapılmıştır ve yüksek mekanik dayanımı ve kimyasal direnci sayesinde genel sanayi, kimya, rafineri veya atık su arıtma tesislerindeki endüstriyel uygulamalar için tasarlanmıştır.

Teknik veri
Pompa kapasitesi: 54 m3/sa (900 l/dak)
Basma yüksekliği: 40 m
Maks. deşarj basıncı: CTS-C: 2.5 bar
CTS-D,E: 4 bar
Maks. katı madde boyutu:
6 mm
Sıcaklık: 90 °C
Viskozite: 200 mPa·s
Gövde malzemesi:
AISI 316L paslanmaz çelik
Çark malzemesi: açık, AISI 316L, isteğe bağlı olarak yarı açık çark
Mekanik salmastra: tekli: seramik/grafit (standart), SiC/SiC veya SiC/grafit, isteğe bağlı olarak yağ haznesi veya harici yıkama ile
O-ringler: EPDM (standart), FKM, FEP/silikon veya NBR
Elektrik motoru: IP55, IEC flanş B3/B14 (uzatılmış şaftlı versiyon için B3). ATEX Ex e veya Ex d sertifikalı olarak mevcuttur. Talep üzerine diğer motorlar da mevcuttur.
Mevcut boyutlar ve bağlantılar:
Model
BSPT erkek dişli (standart) BSPP (G) dişi dişli
giriş çıkış tahliye
CTS I C… 1 ½” 1 ½” ⅜”
CTS I D… 2 ½” 2″ ⅜”
CTS I E… 2 ½” 2″ ⅜”
Tipik uygulamalar
Sektör Uygulama örneği
Genel Asitler, bazlar, yağ, gres, soğutma sıvıları, deterjanlar, temizlik ve yıkama maddeleri, soğutma veya ısıtma ortamları. Depolama tanklarının, kapların, filtrelerin, kuyuların doldurulması ve boşaltılması. Proses ekipmanlarının, dozaj sistemlerinin, dozaj ünitelerinin, araştırma istasyonlarının beslenmesi.
Kimya ve rafineri Yağ, yakıt, kimyasallar, kimyasal reaktifler, süspansiyonlar, çözücüler, ATEX patlama tehlikesi bölgelerinde konsantre veya seyreltik asit ve baz.
Atık su arıtma tesisleri Atık su, süspansiyonlar, emülsiyonlar.
Çalışma prensibi

Tapflo CTS kendinden emişli santrifüj pompanın çalışma prensibi

(1) Kendinden emme özelliğini sağlamak için, çizimde gösterildiği gibi pompa gövdesini sıvı ile doldurun.

(2) Çalıştırmaya başladıktan sonra pompa, boru hattından yavaşça hava çekmeye başlar, vakum oluşturur ve sıvıyı kaldırır. Hava, pompa gövdesindeki sıvı ile karışır. Kendinden emme işleminin gerçekleşmesi için boşaltma vanası açık olmalıdır. Hava, boşaltma borusundan dışarı atılır ve sıvı, hava-sıvı karışımından daha yoğun olduğu için çarkın içine geri döner.

(3) Bu işlem, emme hattı tamamen havadan boşalana kadar devam eder ve pompa standart bir santrifüj pompa gibi çalışır.

İnşaat

Kendinden emişli gövde

CTS serisi pompa, standart CT pompa elemanlarına dayanan optimize edilmiş bir tasarıma sahiptir. Sadece bir elemanı (standart gövdeyi kendinden emişli gövde ile) değiştirerek kendinden emişli bir pompanın birçok avantajını elde ederiz.

Bu nedenle pompa, pompa kurulum seviyesinden daha düşük bir seviyeden yüksek hava içeriğine sahip ortamı emebilir. Pompalama işleminden sonra, gövdede uygun miktarda ortam kalır ve pompanın tasarımı, astar gerektirmeden yeniden başlatılmasına olanak tanır.

Tapflo CT santrifüj pompalar için açık çark

Açık çark

CT serisi pompalar, sağlam tasarımlı, yüksek verimli ve düşük Pozitif Olmayan Emme Yüksekliği gerektiren (NPSHr) açık çarklara sahiptir. Açık çarklı CT serisi pompalar hem temizlenmesi kolaydır hem de katı madde içeren sıvıları pompalamak için uygundur. CT pompalarının performansını belirli çalışma noktalarına veya aralıklarına uyarlamak, çarkları sabit hızlarda işleyerek veya sabit çark çaplarıyla pompa hızını ayarlayarak yapılabilir.

Tapflo CT santrifüj pompalar için yarı açık çark

Yarı açık çark

CT serisi pompalar yarı açık çark ile donatılabilir. Standart açık çark ile karşılaştırıldığında, yarı açık çark daha kararlı çalışma, daha düşük gürültü seviyeleri, daha az titreşim ve daha sağlam bir tasarım sağlar. Yarı açık çark, pompalanan sıvıda sert katı maddeler bulunabileceğinde önerilir.

Mekanik salmastra

Tek mekanik salmastra

Mekanik salmastra yayı, pompalanan sıvı ile temas etmez, bu da iç pompa haznesinin tamamen yıkanabilir olmasını sağlar.

Tapflo CTX santrifüj pompaların tek mekanik salmastrası
Ra<1.6 μm'de mevcut gövdeler

Islanan ve dış parçalar Ra<1.6 μm'ye kadar kumlama yapılmıştır

Kendinden emişli endüstriyel santrifüj pompalar Tapflo CTS I
Aksesuar
Yıkanmış Salmastra

Bu seçenek, yağlanmış salmastra seçeneğine benzer ve kuru çalışma riski olduğunda veya ürünün hava ile temas ettiğinde katılaşma veya kristalleşme eğilimi olduğunda önerilir. Ek olarak, dolaşan yıkama sıvısı mekanik salmastradan ısıyı uzaklaştırır.

Yağlanmış Salmastra

Hava ile temas nedeniyle kısa süreli kuru çalışma ve/veya kristalleşme riski olan yerlerde mükemmel bir çözüm.

Tapflo CTI pompaları için yağlanmış salmastra
Santrifüj pompalar için taşıma arabaları

Tek bir pompayı tesisinizde birden fazla yerde kullanmak mı istiyorsunuz? Fabrikanın farklı yerlerine yayılmış teknolojik süreçleriniz mi var? Çoğu Tapflo pompasına uyarlanmış mobil çözümler sunuyoruz. Pompanın serbest taşıma imkanı sayesinde cihazın kullanımı neredeyse sınırsızdır.

Pompa taşıma arabaları birkaç boyutta ve hijyenik ve endüstriyel versiyonlarda mevcuttur:

Özellikler ve faydalar:

  • endüstriyel veya hijyenik tasarım,
  • kullanılan pompaya uyarlanmış 3 boyut,
  • kompakt ve dayanıklı paslanmaz çelik yapı,
  • ATEX bölgesi uyumlu.

Daha fazla bilgi edinmek ister misiniz? Tapflo pompa taşıma arabaları için ürün sayfasına göz atın.

Tapflo santrifüj pompalar için endüstriyel taşıma arabası - S boyutu
Alternatif santrifüj pompalar
Kendinden emişli hijyenik santrifüj pompalar | CTS H serisi

Gıda, süt ürünleri, kimya ve ilaç endüstrileri dahil olmak üzere hijyenik uygulamalar için tasarlanmıştır.

Standart olarak DIN 11851 uyumlu hijyenik bağlantılar ve FDA ve EC 1935 onaylı mekanik salmastralar ve elastomerler ile donatılmıştır. Akışkanla temas eden parçalar standart olarak Ra <0,8 μm'ye kadar elektro-cilalanmıştır (talep üzerine Ra <0,5 μm) ve dış yüzeyler Ra <3,2 μm'ye kadar cam bilye ile kumlanmıştır. Daha fazla bilgi ister misiniz? CTS H kendinden emişli hijyenik santrifüj pompalar ürün sayfasına göz atın.

Samozasysające higieniczne pompy wirowe Tapflo CTS H
Dikey santrifüj pompalar | CTV serisi

Sayesinde

Daha fazla bilgi ister misiniz? CTV dikey santrifüj pompalar ürün sayfasına göz atın.

  • Teknik veri

  • Tipik uygulamalar

  • Çalışma prensibi

  • İnşaat

  • Aksesuar

  • Alternatif santrifüj pompalar

Pompa kapasitesi: 54 m3/sa (900 l/dak)
Basma yüksekliği: 40 m
Maks. deşarj basıncı: CTS-C: 2.5 bar
CTS-D,E: 4 bar
Maks. katı madde boyutu:
6 mm
Sıcaklık: 90 °C
Viskozite: 200 mPa·s
Gövde malzemesi:
AISI 316L paslanmaz çelik
Çark malzemesi: açık, AISI 316L, isteğe bağlı olarak yarı açık çark
Mekanik salmastra: tekli: seramik/grafit (standart), SiC/SiC veya SiC/grafit, isteğe bağlı olarak yağ haznesi veya harici yıkama ile
O-ringler: EPDM (standart), FKM, FEP/silikon veya NBR
Elektrik motoru: IP55, IEC flanş B3/B14 (uzatılmış şaftlı versiyon için B3). ATEX Ex e veya Ex d sertifikalı olarak mevcuttur. Talep üzerine diğer motorlar da mevcuttur.
Mevcut boyutlar ve bağlantılar:
Model
BSPT erkek dişli (standart) BSPP (G) dişi dişli
giriş çıkış tahliye
CTS I C… 1 ½” 1 ½” ⅜”
CTS I D… 2 ½” 2″ ⅜”
CTS I E… 2 ½” 2″ ⅜”

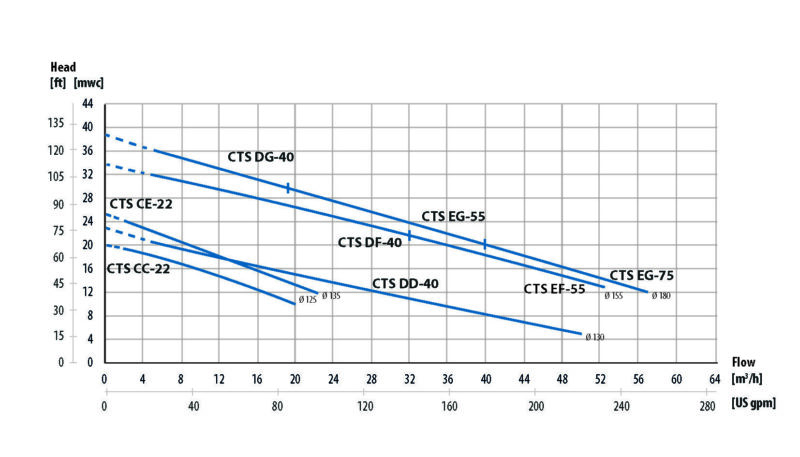

Performans eğrileri
