Hijyenik küresel vanalar

Hijyenik küresel vanalar

TEKLİF İSTEMİ +46 303 63390

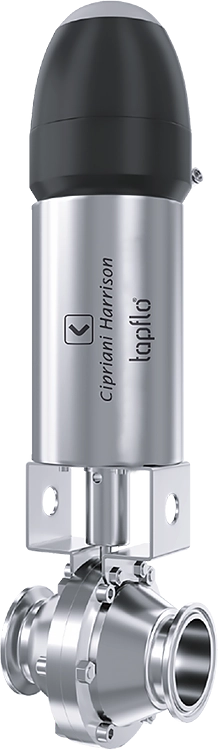

Cipriani Harrison hijyenik küresel vanalar, sıvıları izole etmek veya yönlendirmek için proses boru sistemlerinde kullanılmak üzere tasarlanmıştır. En yüksek hijyen standartlarını gerektiren uygulamalar için güvenilir bir çözümdür.

Tam geçişli tasarımları sayesinde, yüksek viskoziteli akışkanlarda bile tıkanma riski olmadan serbest akış sağlarlar. AISI 316L paslanmaz çelikten üretilmiş olup, yüksek korozyon direnci ve CIP/SIP temizliğinin kolaylığı ile karakterize edilirler.

Pnömatik veya manuel aktüatörlü versiyonları mevcuttur, ayrıca dişli, kaynaklı veya kelepçeli bağlantılar gibi geniş bir bağlantı yelpazesi sunulur. Tapflo hijyenik küresel vana, gıda, ilaç ve kozmetik endüstrilerindeki proses kurulumları için ideal bir seçimdir.

Tipik uygulamalar: ilaç, gıda, süt ürünleri, şarap, bira, içecek, kozmetik, kimya endüstrileri vb.

HIZLI GERÇEKLER

  • Boyutlar: DN25 – DN100
  • Maks. hat basıncı: 10 bar
  • Maks. sıcaklık: 149 °C
  • Pompa malzemeleri: AISI 316L veya AISI 304L
  • Sertifikalar: ATEX, 3-A

ÖZELLİKLER VE FAYDALAR

  • Tam geçişli – yüksek viskoziteli sıvılar dahil olmak üzere serbest akış
  • Hijyenik tasarım – Ra ≤ 0,3 µm’ye kadar, gıda, ilaç ve kozmetik uygulamaları için ideal
  • AISI 316L çelikten yapılmıştır – korozyona ve kimyasallara karşı yüksek direnç
  • Kolay CIP temizliği – sökülmeden temizlenebilir
  • Manuel veya otomatik kontrol – kol veya pnömatik aktüatörlü versiyonlar
  • Çeşitli bağlantı tipleri – hijyenik kelepçe, alın kaynağı, I-Line veya istek üzerine diğerleri
  • Kompakt ve dayanıklı tasarım – uzun hizmet ömrü ve güvenilirlik

Cipriani Harrison hijyenik küresel vanalar, sıvıları izole etmek veya yönlendirmek için proses boru sistemlerinde kullanılmak üzere tasarlanmıştır. En yüksek hijyen standartlarını gerektiren uygulamalar için güvenilir bir çözümdür.

Tam geçişli tasarımları sayesinde, yüksek viskoziteli akışkanlarda bile tıkanma riski olmadan serbest akış sağlarlar. AISI 316L paslanmaz çelikten üretilmiş olup, yüksek korozyon direnci ve CIP/SIP temizliğinin kolaylığı ile karakterize edilirler.

Pnömatik veya manuel aktüatörlü versiyonları mevcuttur, ayrıca dişli, kaynaklı veya kelepçeli bağlantılar gibi geniş bir bağlantı yelpazesi sunulur. Tapflo hijyenik küresel vana, gıda, ilaç ve kozmetik endüstrilerindeki proses kurulumları için ideal bir seçimdir.

Tipik uygulamalar: ilaç, gıda, süt ürünleri, şarap, bira, içecek, kozmetik, kimya endüstrileri vb.

Teknik veri
Maks. boşaltma basıncı 14 bar (test basıncı 16 bar)
Pnömatik aktüatör besleme basıncı: 5-8 bar
Sıcaklık aralığı: 15,5 °C ila 149 °C (daha yüksek sıcaklıklar için başka sızdırmazlık malzemeleri mevcuttur)
Mevcut boyutlar: DN25, DN40 DN50, DN65, DN80, DN100
Mevcut bağlantı: sıhhi kelepçe, alın kaynağı, I-Line veya istek üzerine diğerleri
Kontrol tipleri: 90° açık/kapalı el kolu, evrensel mandal (360°), yakınlık anahtarlı indüktif valf, pnömatik aktüatör (NC veya NO)
Pompa malzemeleri: Ortamla temas eden çelik parçalar: AISI 316L veya AISI 304L
Diğer çelik parçalar:
TFM PTFE
O-ring: EPDM
Boşluk dolgusu (istek üzerine): İstek üzerine PTFE/TFM PTFE
Çalışma prensibi

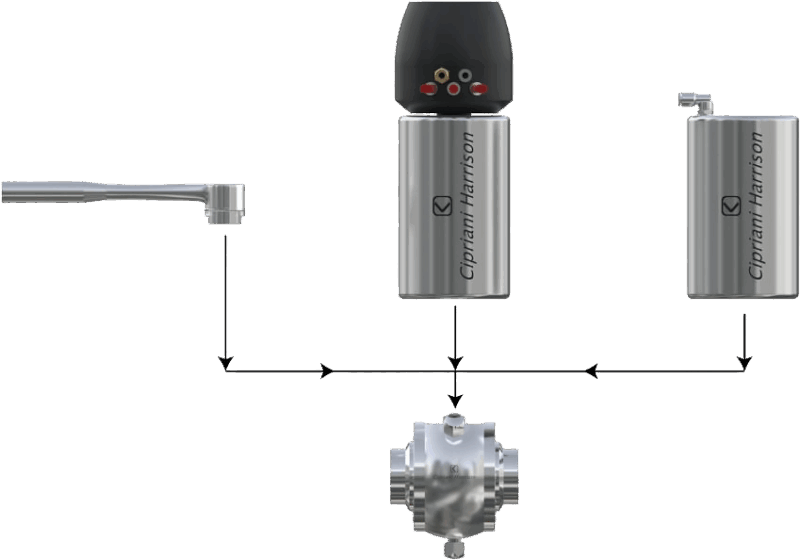

Çalışma prensibi. Hijyenik vanalar CHV

İki flanş ve iki PTFE yatağı arasında, valf gövdesinin içinde delikli hassas bir top bulunur. Bir kol veya pnömatik aktüatör kullanarak valf çekirdeğini 90° döndürmek, topları hareket ettirerek küresel valfi açar veya kapatır.

Cipriani Harrison küresel valfler, çeşitli manuel kollar ve pnömatik aktüatörlerle mevcuttur. Valfin hem açılıp kapanması hem de çok konumlu kollarla donatılması için son uygulamaya bağlı olarak uygun kol seçilebilir. Farklı akışkanlar ve basınçlar için çeşitli pnömatik aktüatör türleri mevcuttur.

Küre vana tipleri

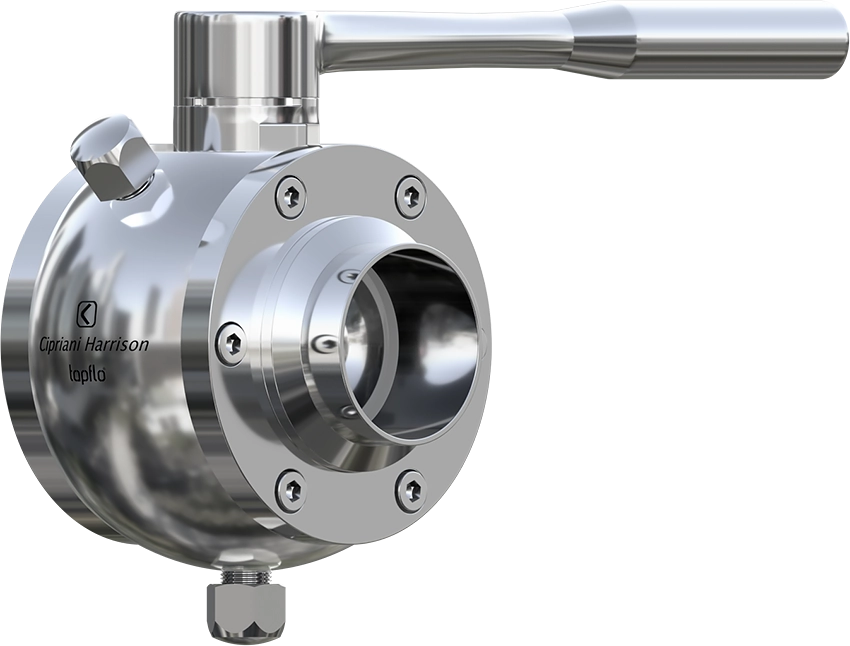

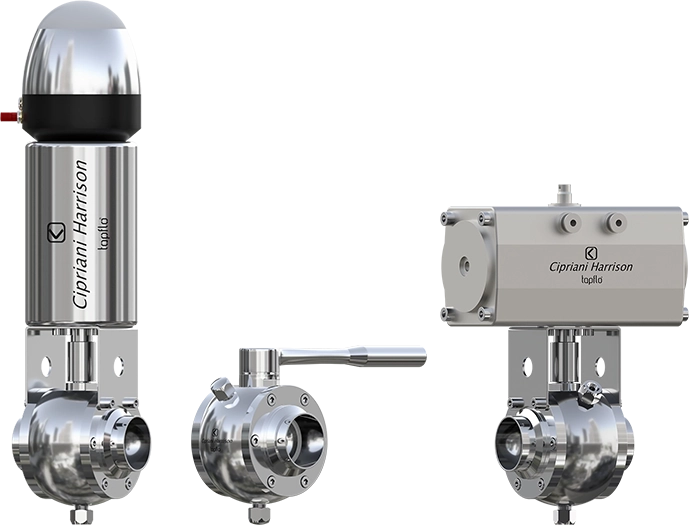

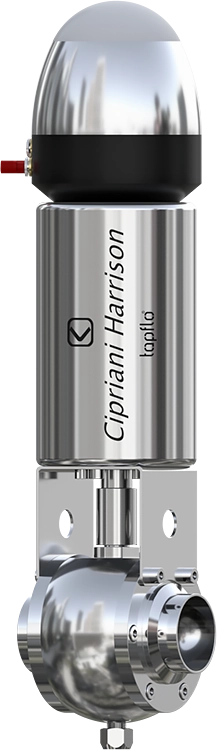

Hijyenik pnömatik küresel vanalar Ciprian Harrison seri 52. Genel Bakış

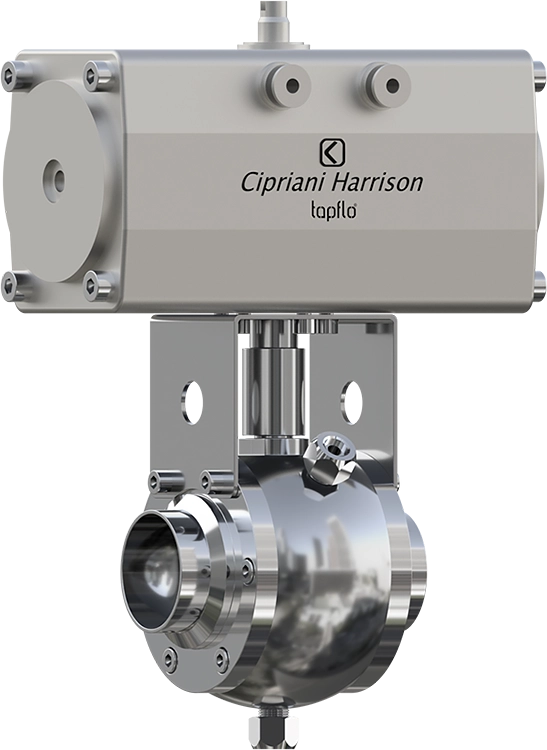

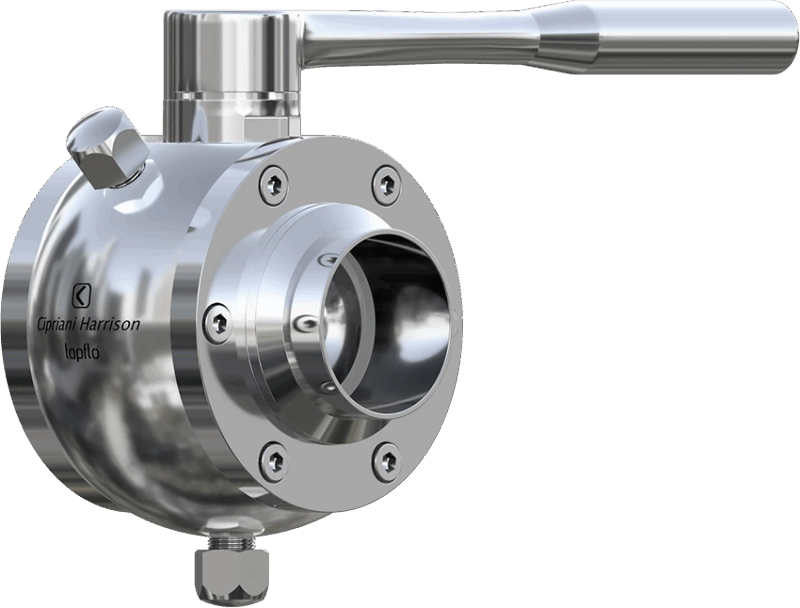

Hijyenik küresel vanalar, seri 52

Bu serideki Tapflo hijyenik küresel vana dövme malzemeden yapılmıştır. Gövde ve iki flanştan oluşan üç parçalı bir tasarıma sahiptir. Küre, gövde içine hassas bir şekilde konumlandırılmıştır ve bu gövde boşlukla doldurulabilir veya üflemeli deliklerle donatılabilir.

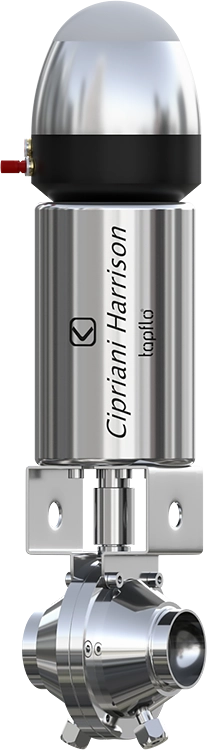

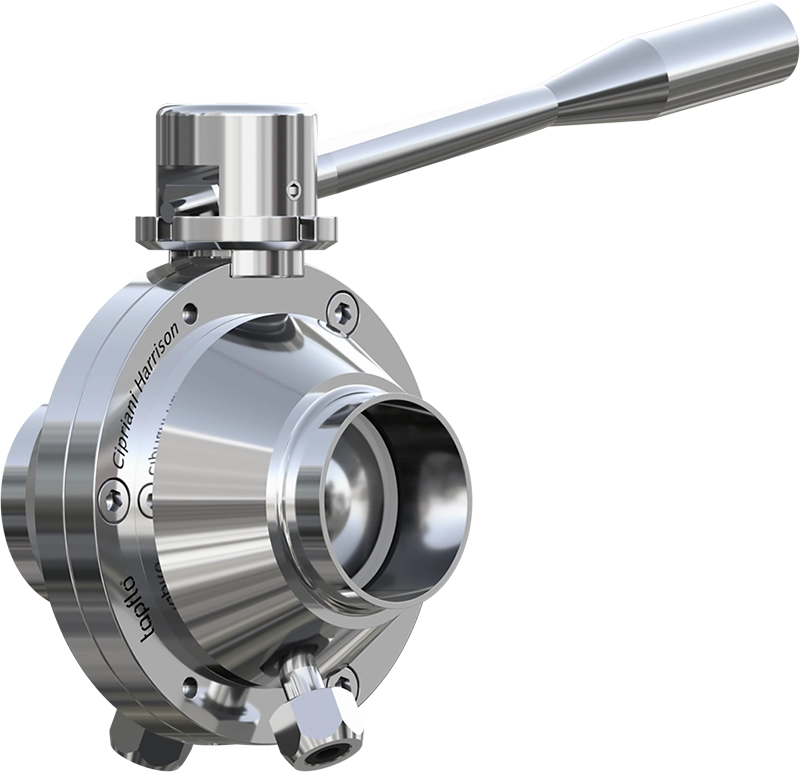

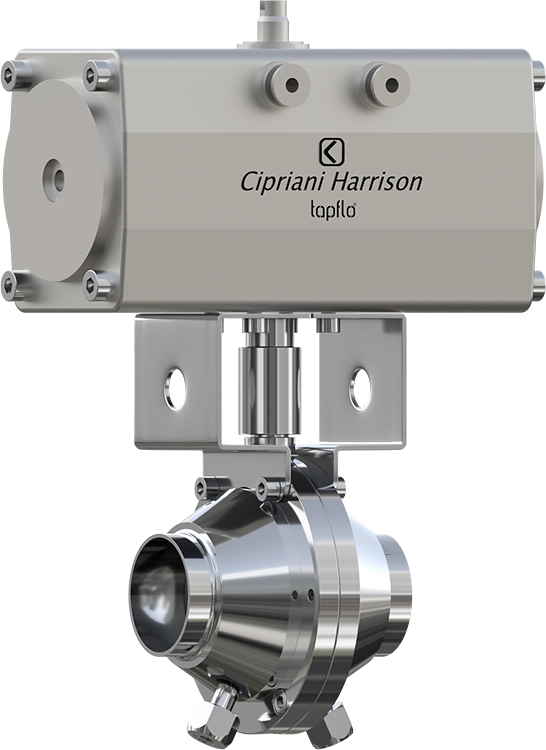

Hijyenik pnömatik küresel vanalar Cipriani Harrison seri 53 genel bakış

Hijyenik Küresel Vanalar, Seri 53

Yüksek kaliteli dövme malzemeden üretilmiştir.

Bu serideki hijyenik küresel vana, iki elemandan oluşan kompakt, iyi tasarlanmış bir yapıya sahiptir, yani aralarında hassas bir şekilde konumlandırılmış bir top bulunan iki flanş. Bu tasarım, hem kompaktlık hem de sıhhi tesisat endüstrisinde önemli olan hijyenik yapı avantajlarını sunar.

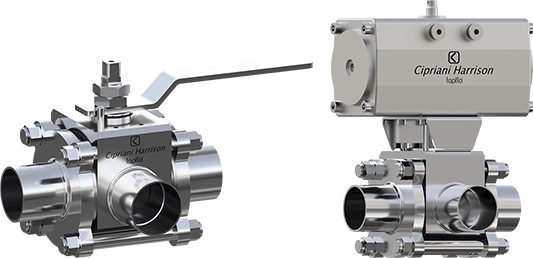

Hijyenik pnömatik küresel vanalar Cipriani Harrison seri 54. Genel Bakış

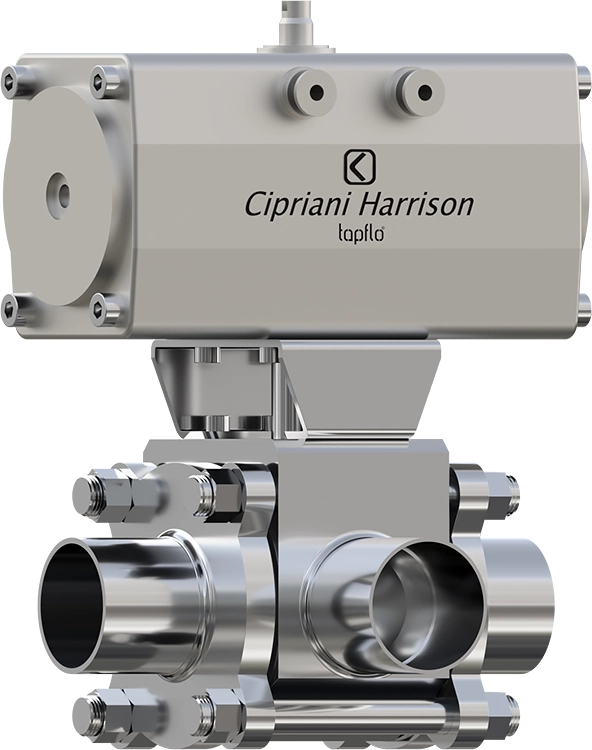

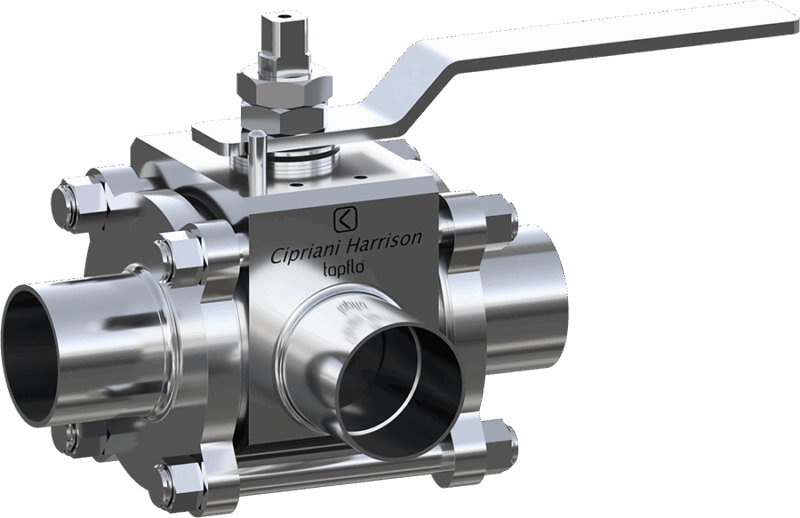

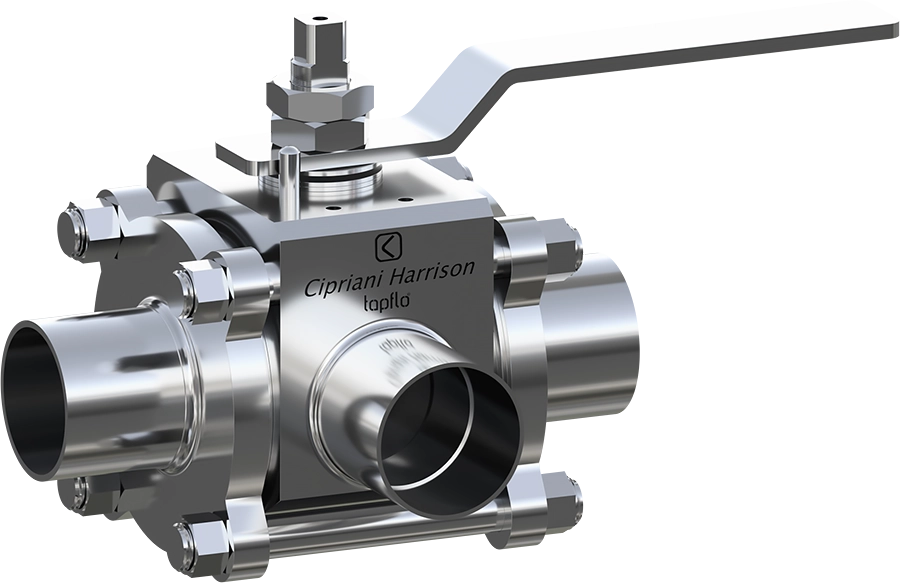

Hijyenik Küresel Vanalar, Seri 54

Tasarım ve ekonomi arasında bir denge gerektiğinde kullanılır. Bu vanalar yüksek kaliteli paslanmaz çelik çubuklardan veya dövme parçalardan üretilmiştir ve olağanüstü temizleme kolaylığı ile karakterize edilir. 54 Serisi hijyenik küresel vana, çeşitli konfigürasyonlarda mevcuttur, örneğin: 2 yollu, T bağlantılı 3 yollu, L bağlantılı 3 yollu ve daha birçokları. Bu vana ayrıca vana içinden geçen ürünün soğutulmasını veya ısıtılmasını sağlayan bir ceket ile de mevcuttur.

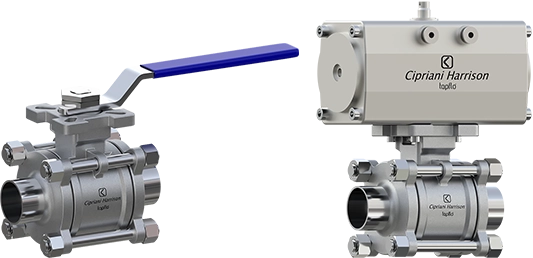

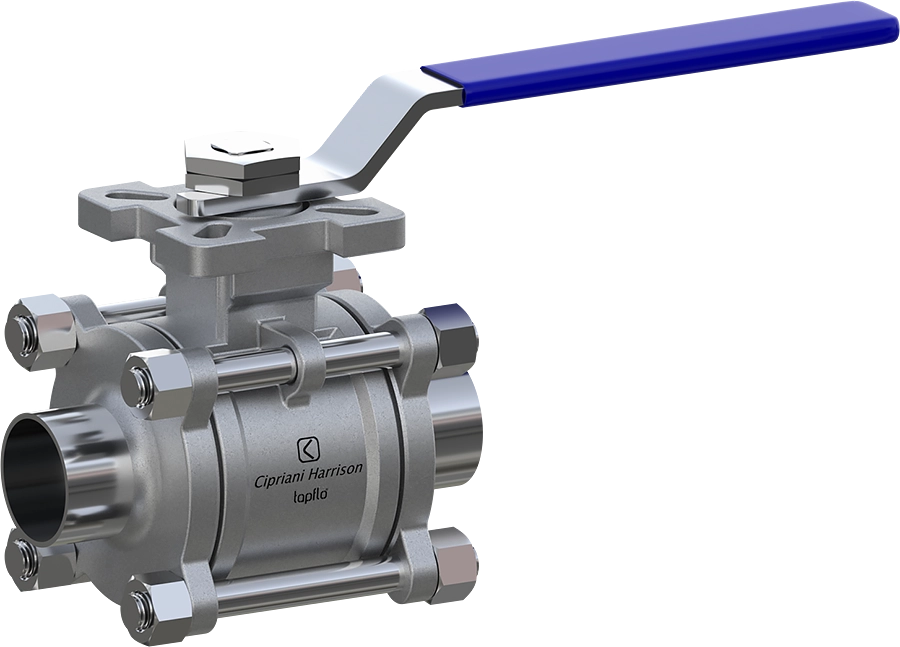

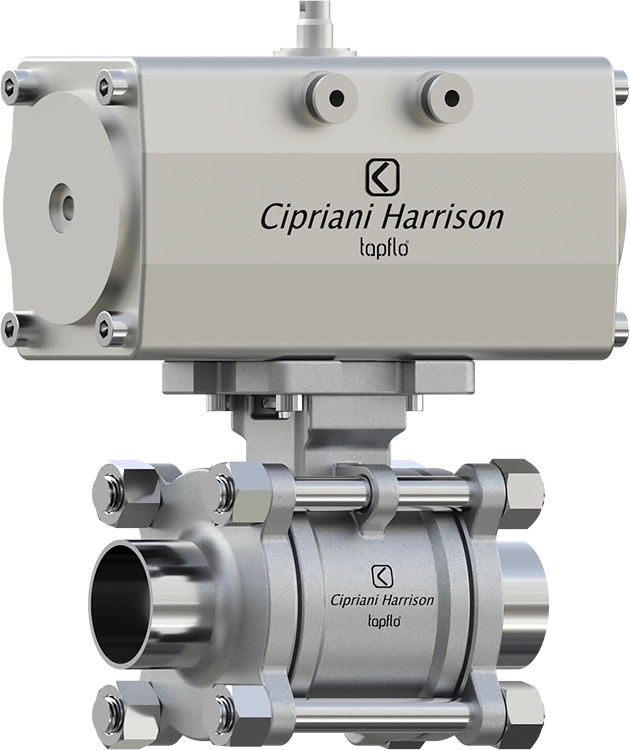

Hijyenik pnömatik küresel vanalar Cipriani Harrison seri 55. Genel Bakış

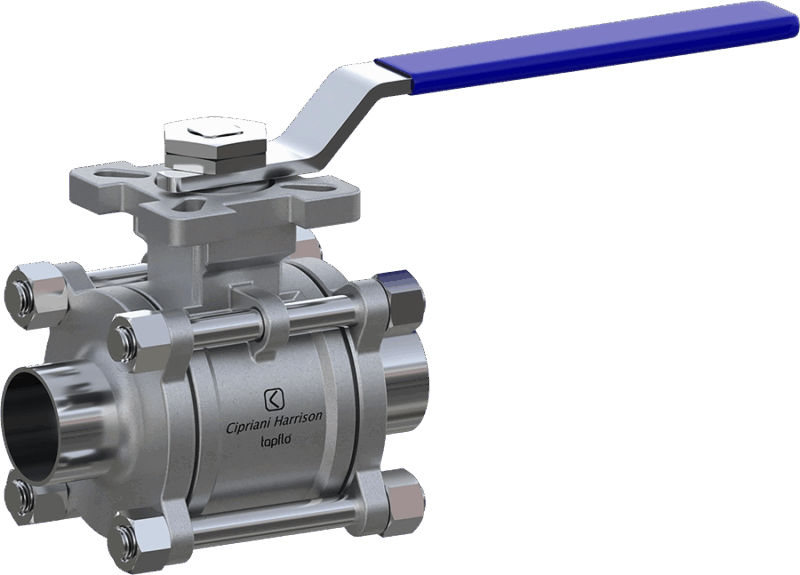

Hijyenik Küresel Vanalar, Seri 55

Uygulamalarına göre hassas bir tasarıma sahip küresel vanalar, onları çok ekonomik bir seçim haline getirir.

Yüksek kaliteli paslanmaz çelikten yapılmıştır. Vana gövdesi ve flanşları savurma döküm yöntemiyle üretilir ve küre yüksek kaliteli paslanmaz çelikten yapılmıştır. Tapflo hijyenik küresel vana, çeşitli standartlarda, farklı bağlantı tipleri ve çalıştırma yöntemleri, yani manuel veya pnömatik olarak mevcuttur.

İnşaat

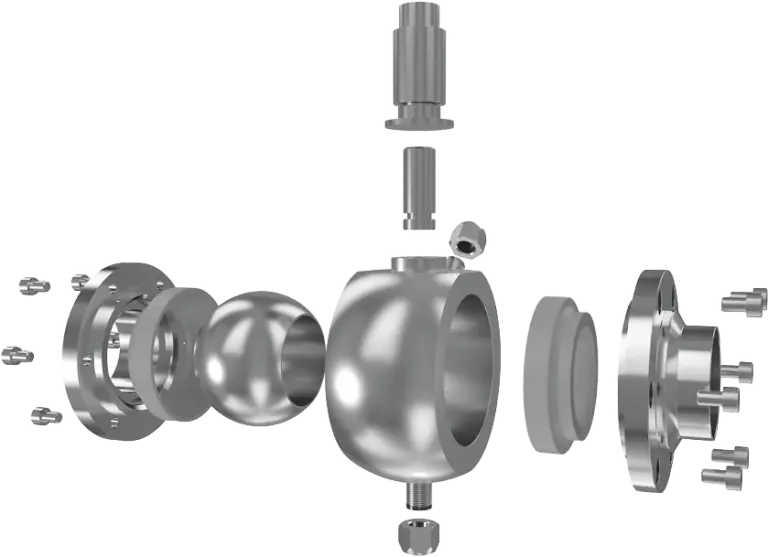

Ball valve design CHV

Valf, gövde, iki flanş, PTFE oturma yüzeyleri, EPDM O-ringleri, bir top, bir çekirdek ve bir sap ile bir aktüatörden oluşur. Tüm oturma yüzeyleri ve contalar FDA onaylı malzemelerden yapılmıştır.

  • Valf gövdesi, flanşları ve topu, gözeneksiz, pürüzsüz ve boyutsal olarak stabil bir yapı sağlayan dövme 316L ve 304L paslanmaz çelikten yapılmıştır.
  • Valf, minimum basınç düşüşüyle tam akışı sürdürmek üzere tasarlanmıştır ve tamamen boşaltılabilir. Alt girişi ve PTFE itme rondelası olan hassas işlenmiş çekirdek, çeşitli sıcaklık ve basınçlarda pürüzsüz dönüş sağlar.
  • SIP (yerinde sterilizasyon) veya CIP (yerinde temizlik) uygulamaları için boşaltma delikleri valf gövdesinde bulunur.

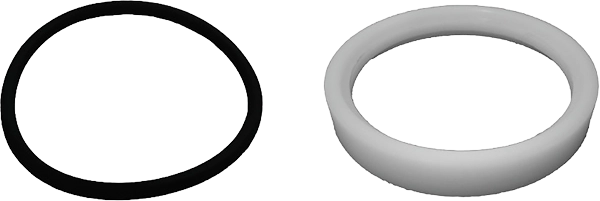

Küresel vanalar için contalar CHV

Contalar:

  • Çeşitli sızdırmazlık seçenekleri, farklı termal koşullara ve kimyasal dirence göre uyarlanmış olup, contaların hizmet ömrünü uzatır.
  • Daha agresif ortamlara özel olarak tasarlanmış özel bir PTFE conta da sunuyoruz.

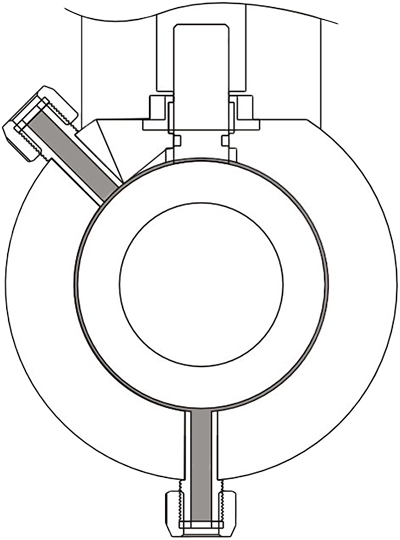

Bilyalı vana temizleme konektörü CHV

Sıva bağlantısı

Cipriani Harrison küresel vanalar, sıva bağlantısı ile mevcuttur:

  • küre ile küresel vana gövdesi arasındaki alanı temizlemek için kullanılır,
  • temizleme döngüsü sırasında, temizleme sıvısı bağlantıdan akar ve alanı temizler.

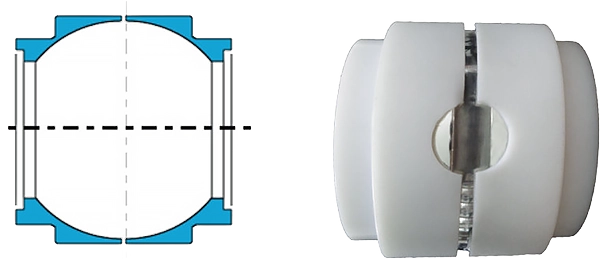

Doldurma küresel vana odaları CHV

Oda doldurma

  • kullanıcının yıkama bağlantılarını kullanarak odayı ayrı ayrı temizlemek istemediği durumlarda kullanılır,
  • oda, oda dolgusu ile kısmen veya tamamen doldurulabilir,
  • oda dolgusu, gıda sınıfı PTFE’den yapılmıştır, bu da küresel vananın içinde ürün kalıntılarının sıkışmadığını garanti eder.

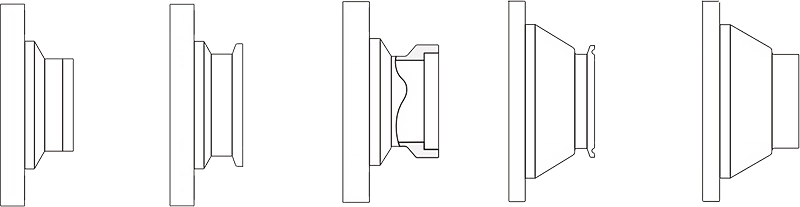

Bilya vanası bağlantıları CHV

Bağlantılar ve standartlar

  • Cipriani Harrison küresel vanalar, kaynaklı bağlantılar, hijyenik kelepçe bağlantıları, rakor veya dişli bağlantılar, I-Line bağlantıları veya flanşlı bağlantılar gibi çok çeşitli bağlantı seçenekleriyle mevcuttur.
  • Vanalar, ISO, DIN, RJT, IDF vb. gibi çeşitli uluslararası standartlarda mevcuttur.
İletişim

Fitting ball valves CHV

  • Cipriani Harrison hijyenik küresel vanalar çeşitli geri bildirim seçenekleriyle mevcuttur.
  • Standart bir açık/kapalı sensörü, doğrudan 24 V DC giriş/çıkışları, gelişmiş AS-i protokolü vb. mevcuttur.
  • Talep üzerine başka seçenekler de mevcuttur – daha fazla bilgi için lütfen Tapflo uzmanlarıyla iletişime geçin.
