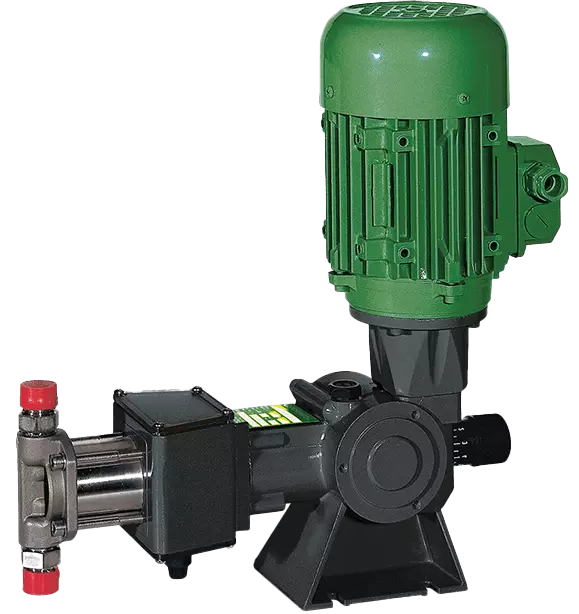

Kolben-Dosierpumpen – A-Serie
Die Dosierpumpen der A-Serie sind Kolbenpumpen, die für die Dosierung von nicht-abrasiven Flüssigkeiten ausgelegt sind.
Sie zeichnen sich durch eine sehr breite Materialauswahl für medienberührende Komponenten aus. Pumpen dieser Serie bieten eine manuelle und automatische Hubverstellung sowie die Option eines Spül- oder Leckage-Rückgewinnungssystems. Der Montageflansch des Pumpenkopfes ist unten und oben offen und mit Abdeckungen versehen, um den Zugang zum beweglichen Schieber zu beschränken. Die untere Abdeckung ist mit einem Schlauchanschluss ausgestattet, um im Falle einer Leckage aus dem Pumpenkopf aufgrund von Verschleiß der Dichtung oder Öl aus dem Mechanismus Flüssigkeit aufzufangen.
Dosierpumpen der Serie A von Doseuro sind auch in einer Hochdruckversion „HP“ erhältlich und sind ATEX-konform.
DATEN & FAKTEN
FUNKTIONEN UND VORTEILE
Die Dosierpumpen der A-Serie sind Kolbenpumpen, die für die Dosierung von nicht-abrasiven Flüssigkeiten ausgelegt sind.
Sie zeichnen sich durch eine sehr breite Materialauswahl für medienberührende Komponenten aus. Pumpen dieser Serie bieten eine manuelle und automatische Hubverstellung sowie die Option eines Spül- oder Leckage-Rückgewinnungssystems. Der Montageflansch des Pumpenkopfes ist unten und oben offen und mit Abdeckungen versehen, um den Zugang zum beweglichen Schieber zu beschränken. Die untere Abdeckung ist mit einem Schlauchanschluss ausgestattet, um im Falle einer Leckage aus dem Pumpenkopf aufgrund von Verschleiß der Dichtung oder Öl aus dem Mechanismus Flüssigkeit aufzufangen.
Dosierpumpen der Serie A von Doseuro sind auch in einer Hochdruckversion „HP“ erhältlich und sind ATEX-konform.
| Max. Kapazität | Qmax. = 1498 l/h | |
| Max. Förderdruck: | 20 bar 230 bar in der „HP“ Hochdruckversion |
|
| Temperatur: | bis 150 °C | |
| Motorleistung: | 0,18, 0,25, 0,37, 0,55 oder 0,75 kW, 1/3-phasig, 1400 U/min | |
| Pumpenkopfmaterial: | Edelstahl AISI 316L oder PVC | |
| Kolbenmaterial: | Edelstahl AISI 316L oder Keramik | |
| Ventilkugelmaterial: | Edelstahl AISI 316L, „PYREX“-Glas oder Keramik* *nur Hochdruckversion |
|
| Ventilsitzmaterial: | Edelstahl AISI 316L oder PVDF | |
| Ventildichtringmaterial: | FPM | |
| Membranmaterial: | NBR, FPM, PTFE oder AU (Polyurethan) | |
| Anschlusstypen*: | ½”, ¾”, 1”, 1 ½” Außengewinde BSP *andere Anschlusstypen auf Anfrage erhältlich |
|
Dosierung von Chemikalien, einschließlich Koagulanzien, Düngemitteln, Säuren, Polymeren, Chemikalien usw. Sie können in Anwendungen wie z. B. eingesetzt werden:
|
Doseuro Dosierpumpen der Serie „A“ sind **Kolbenpumpen, die für die Wasseraufbereitung und industrielle Anwendungen entwickelt wurden.** Sie sind zuverlässig und wartungsfreundlich, mit der Option eines Spül- oder Leckage-Rückgewinnungssystems.
Federbelastete Kolben-Dosierpumpen der Serie „A“ sind ideal für Anwendungen, bei denen:
Die Pumpen zeichnen sich durch eine sehr **breite Materialauswahl für medienberührte Komponenten aus.** Pumpen dieser Serie bieten zudem die Möglichkeit der **Hubverstellung** sowohl während des Pumpenbetriebs als auch im Stillstand. Die Hubverstellung kann manuell oder automatisch mittels eines automatischen Aktuators erfolgen, der von 4-20 mA; verschiedenen Bussen; oder pneumatisch angetrieben wird.
Die Kolbenpumpenköpfe können je nach zu dosierender Flüssigkeit in verschiedenen Materialausführungen gefertigt werden. Der Befestigungsflansch des Pumpenkopfes ist unten und oben offen und mit Abdeckungen versehen, um den Zugang zum beweglichen Schieber zu beschränken. Die untere Schutzvorrichtung ist mit einem Schlauchanschluss ausgestattet, um im Falle eines Lecks aus dem Pumpenkopf aufgrund von Verschleiß der Dichtung oder Öl aus dem Mechanismus austretende Flüssigkeit aufzufangen.
Doseuro A Dosierpumpen sind in einer Standardversion und einer **Hochdruckversion „HP“ erhältlich.** Sie entsprechen auch der ATEX-Norm, was ihre Installation in explosionsgefährdeten Bereichen ermöglicht.
Dosierpumpen sind Verdränger-Kolbenpumpen mit kontrolliertem Volumen. Die Hin- und Herbewegung sorgt für eine sinusförmige Förderrate, daher ist der Fluss des geförderten Produkts nicht kontinuierlich, sondern pulsierend. Die Förderrate oder das Volumen der Pumpe wird durch Änderung des Hubs des Kolbens/Membran gesteuert. Die Hin- und Herbewegung des Kolbens/Membran der Dosierpumpe bestimmt den Fluss dank der in Einlass und Auslass des Pumpenkopfes befindlichen Wegeventile. Die Flüssigkeit wird in folgenden Phasen gefördert:
Saugphase
Während der Saugphase schließt das Auslassventil (abdichtend gegen Leckage) und das Saugventil öffnet sich. Flüssigkeit tritt in die Pumpenkopfkammer ein. Das theoretische Volumen entspricht dem Kolbenhub.
Druckphase
Während der Druckphase schließt das Saugventil und das Druckventil öffnet sich. Die Flüssigkeit verlässt den Pumpenkopf und fließt in die Leitung.
| Hochdruck-Kolben-Dosierpumpen | Doseuro A-Serie „HP“
Die Dosierpumpen der Serie SR-A sind Kolben-Messpumpen mit Federvorspannung, die für die Wasseraufbereitung und industrielle Anwendungen konzipiert sind. Sie sind zuverlässig und wartungsfreundlich, mit der Option eines Spül- oder Leckage-Rückgewinnungssystems. Die Dosierpumpen der Tapflo A-Serie sind ideal für Anwendungen, bei denen:
Möchten Sie mehr erfahren? Sehen Sie sich die Doseuro A „HP“ Hochdruck-Dosierpumpen an. |
 |
| Mechanische Membran-Dosierpumpen | Doseuro D-Serie
Die Membran-Dosierpumpen der Serie SR sind Messpumpen mit einer Rückstellfeder, die für die Wasseraufbereitung und industrielle Anwendungen konzipiert sind. Sie sind für das Pumpen von Flüssigkeiten mit geringem Feststoffgehalt in Anwendungen, die keinen hohen Druck erfordern, ausgelegt. Die Dosierpumpen der Tapflo D-Serie sind ideal für Anwendungen, bei denen:
Möchten Sie mehr erfahren? Sehen Sie sich die Doseuro D Dosierpumpen an. |
 |
| Sandwich-Hydraulik-Membran-Dosierpumpen | Doseuro SD-Serie
Die Dosierpumpen der Serie SR sind federbelastete Sandwich-Hydraulik-Membran-Dosierpumpen, die für die Wasseraufbereitung und industrielle Anwendungen konzipiert sind. Die Dosierpumpen der Tapflo SD-Serie sind ideal für Anwendungen, bei denen:
Möchten Sie mehr erfahren? Sehen Sie sich die Doseuro SD Dosierpumpen an. |
 |
| Mechanische Membran-Dosierpumpen | Doseuro FM-Serie
Die Dosierpumpen der FM-Serie sind federbelastete Kolbenpumpen, die für die Wasseraufbereitung und industrielle Anwendungen konzipiert sind. Sie sind zuverlässig und wartungsfreundlich, mit der Option eines Spül- oder Leckage-Rückgewinnungssystems. Doseuro FM Dosierpumpen mit mechanischer Membran sind für das Pumpen von Flüssigkeiten mit geringem Feststoffgehalt ausgelegt. Diese Geräte sind ideal für Anwendungen, bei denen:
Möchten Sie mehr erfahren? Sehen Sie sich die Doseuro FM Dosierpumpen an. |
 |
| Hydraulische Membran-Dosierpumpen | Doseuro B/BR-Serie
Die Dosierpumpen der Serien B und BR sind hydraulische Membran-Dosierpumpen, die für Wasseraufbereitung und industrielle Anwendungen sowie für das Pumpen von Flüssigkeiten mit geringem Feststoffgehalt in Anwendungen, die hohen Druck erfordern, konzipiert sind. Die Dosierpumpen der Tapflo B/BR-Serie sind ideal für Anwendungen, bei denen:
Möchten Sie mehr erfahren? Sehen Sie sich die Doseuro B/BR Dosierpumpen an. |
 |
 |
Jede Pumpe der Baureihe SR (A) ist standardmäßig mit einem Untersetzungsgetriebe mit vertikal angeordnetem Motor ausgestattet. Das Untersetzungsgetriebe ist mit einer Schnecke und einem Schneckenrad ausgestattet, die von einem in einem Ölbad laufenden Lagersystem getragen werden. |
| 1. Pumpengehäuse | Aluminiumguss. |
| 2. Hydraulischer Pumpenkopf | Er saugt Flüssigkeit über das Einlassventil an und fördert sie durch das Auslassventil. Je nach Anforderung ist ein Pumpenkopf mit Mantel zur Kühlung oder Heizung erhältlich. Kolbensysteme können mit wassergespülten Dichtungen für eine kontinuierliche Kolbenspülung geliefert werden. Auf Anfrage sind verschiedene Mehrkopf-Einheiten erhältlich. Jedes Pumpenelement ist während des Betriebs oder im Stillstand unabhängig voneinander einstellbar. |
| 3. Regelung | Der Kolbenhub von 0 % bis 100 % wird durch Drehen eines Knopfes an einer Schraube erreicht, die teilweise den Rücklauf des Schiebers reguliert, sowohl im Stillstand als auch in Bewegung der Pumpe. Eine automatische Einstellung ist möglich. |
| 4. Untersetzer-Baugruppe und Getriebe | Reduziert die Motordrehzahl auf die für die Dosierung erforderliche Drehzahl, indem die Drehbewegung über eine Exzenterwelle mit Schieber und Rückholfeder in eine lineare Hin- und Herbewegung umgewandelt wird. Das Getriebe verfügt über eine flexible Kupplung. |
| 5. Elektromotor | Dreiphasen- oder Einphasenmotor (CVE – Ex – Gr. B14 – Kl. F- 50/60 Hz- IP 55 oder höher). |
| Hydraulische Elemente | Kunststoff oder Metall, je nach Produktverträglichkeit. |
 |
Das RAPIDA 2.0 System ist eine Kombination aus einem dreiphasigen Asynchron-Elektromotor und einer Inverterplatine, die zur Steuerung der Motordrehzahl entwickelt wurde. Ausgestattet mit einem LCD-Display, einem Steuerungssystem und einer Vielzahl von Funktionen, die eine sofortige Änderung der Pumpeneinstellungen ermöglichen. Funktionen:
|
Verfügbarkeit des Rapida 2.0 Systems für einzelne Doseuro-Dosierpumpenmodelle:
| Pumpenmodell: | RAPIDA2.0 0.2 0.25 kW |
RAPIDA2.0 0.3 0.37 kW |
RAPIDA2.0 0.5 0.55 kW |
RAPIDA2.0 0.7 0.75 kW |
| D050N |  |
– | – | – |
| D100N | |
|
– | – |
| D101N | |
|
– | – |
| D121N | – | – | |
– |
| D122N | – | – | |
|
| A-B-BR-SD 125N | |
– | – | – |
| A-B-BR-SD 175N | |
|
– | – |
| A-B-BR-SD 250N | – | – | |
|
| A350N | – | – | – | |
Zubehör für Dosierpumpen von Doseuro umfasst Sicherheitsventile, Überdruckventile und Rückschlagventile zum Schutz des Systems vor Überlastung, Pulsationsdämpfer zur Reduzierung von Druckschwankungen, Polyethylentanks für die Pumpeninstallation und Kalibriersäulen zur präzisen Messung der Pumpenleistung.
Nachfolgend finden Sie eine detaillierte Beschreibung jedes Zubehörteils:
Sicherheitsventile
Ein Sicherheitsventil wird am Auslassrohr der Pumpe installiert und ist als Sicherheitsvorrichtung mit dem Bypassrohr verbunden, sodass es sich öffnet (entlüftet), wenn der Grenzwert erreicht ist, um die Anlage und die Pumpe vor Überdruck zu schützen.
Überdruck- und Rückschlagventile
Ein Rückschlagventil wird an der Druckleitung der Pumpe installiert, um dem bestehenden Druck auf der Saugseite entgegenzuwirken und Rückfluss zu verhindern. Die Verwendung dieses Ventils ermöglicht eine Durchflussregelung in Fällen, in denen der Auslassdruck niedrig oder nicht vorhanden ist.
Ein Überdruckventil wird als Sicherheitsvorrichtung an der Druckleitung der Pumpe installiert und an eine Bypass-Leitung angeschlossen, sodass es sich öffnet (entlüftet), wenn ein Grenzwert erreicht ist, um das System und die Pumpe vor Überdruck zu schützen.
Pulsationsdämpfer – Typ HSTX
Gehäuse aus Edelstahl 316, bestehend aus zwei Teilen, die durch eine spezielle Verschlusseinrichtung verbunden sind, welche unter dynamischem Druck dazu neigt, sich automatisch zu schließen. Konstruktion gemäß den Vorschriften der ASME VIII° Div. 1.
Pulsationsdämpfer – Typ HSTPVC
PVC-Gehäuse, bestehend aus zwei Teilen, die durch einen speziellen Schlauch verbunden sind, der sich unter dynamischem Druck automatisch schließt: + 50 °C. Die Membranen sind mit der Prozessflüssigkeit kompatibel.
Polyethylen-Tanks
Sie eignen sich für die Montage mit einer Dosierpumpe oben drauf.
Kalibriersäulen
Eine Kalibriersäule wird an der Saugleitung der Dosierpumpe installiert. Sie besteht aus einem Messzylinder. Ihre Funktion ist es, den Durchfluss der Pumpe zu bestimmen, indem das in einer bestimmten Zeit aufgenommene Flüssigkeitsvolumen unter tatsächlichen Betriebsbedingungen überprüft wird.
