Sinuspumpen
SOMA SCN Sinuspumpen sind eine moderne Lösung für anspruchsvolle Prozessanwendungen, bei denen schonendes Pumpen, hohe Hygiene und Präzision entscheidend sind. Dank ihres einzigartigen sinusförmigen Rotors garantieren SCN Sinuspumpen ein schonendes Pumpen von hochviskosen Flüssigkeiten mit Feststoffanteilen. Der pulsationsfreie Betrieb der Pumpe gewährleistet den vollständigen Schutz wertvoller Inhaltsstoffe und der Produktstruktur.
Sinuspumpen zeichnen sich durch ein Höchstmaß an Hygiene aus. Sie sind für die CIP/SIP-Reinigung geeignet und nach EC 1935/2004, FDA und ATEX zertifiziert. Die einfache Konstruktion und die schnelle Abnahme des Pumpendeckels ermöglichen einen einfachen Austausch von Ersatzteilen, ohne die Pumpe von der Rohrleitung trennen zu müssen.
Die SCN Sinuspumpe ist eine ausgezeichnete Wahl für die Lebensmittel-, Kosmetik-, Pharma- und Chemieindustrie.
DATEN & FAKTEN
MERKMALE UND VORTEILE
SOMA SCN Sinuspumpen sind eine moderne Lösung für anspruchsvolle Prozessanwendungen, bei denen schonendes Pumpen, hohe Hygiene und Präzision entscheidend sind. Dank ihres einzigartigen sinusförmigen Rotors garantieren SCN Sinuspumpen ein schonendes Pumpen von hochviskosen Flüssigkeiten mit Feststoffanteilen. Der pulsationsfreie Betrieb der Pumpe gewährleistet den vollständigen Schutz wertvoller Inhaltsstoffe und der Produktstruktur.
Sinuspumpen zeichnen sich durch ein Höchstmaß an Hygiene aus. Sie sind für die CIP/SIP-Reinigung geeignet und nach EC 1935/2004, FDA und ATEX zertifiziert. Die einfache Konstruktion und die schnelle Abnahme des Pumpendeckels ermöglichen einen einfachen Austausch von Ersatzteilen, ohne die Pumpe von der Rohrleitung trennen zu müssen.
Die SCN Sinuspumpe ist eine ausgezeichnete Wahl für die Lebensmittel-, Kosmetik-, Pharma- und Chemieindustrie.
| Pumpenleistung: | 90 m3/h | |
| Max. Förderhöhe: | 153 m | |
| Max. Auslassdruck: | 15 bar | |
| Max. Feststoffgröße: | 63 mm | |
| Max. Viskosität: | 2 000 000 mPa·s | |
| Temperatur: | von -40 bis +180 °C | |
| Laufradtyp: | sinusförmig | |
| Pumpenmaterialien: | Edelstahl AISI 316, Polyamid | |
| Dichtungstypen: | Gleitringdichtung, Lippendichtung – einfach, dreifach | |
| Anschlusstypen: | Tri-Clamp, DIN, SMS, ANSI 150# RF | |
| Lebensmittel | Suppen, Eintöpfe, Konserven, Salate mit großen Gemüses- oder Obststücken, Konzentrate, Käse, Hüttenkäse, Gemüsesalate, Hähnchenbrust, Rinderhackfleisch, Saft, Schokolade, Kuchen |
| Backwaren | hochviskose Produkte wie Füllungen, Kuchen, Süßstoffe |
| Kosmetik | Rasiergele und -cremes, Shampoos, Zahnpasten, Spülungen, Duschgele, Salben, Vaseline |
| Pharmazeutika | hochviskose Sirupe, Spülungen, Pasten, scherempfindliche Bakterienkulturen |
| Industrie | Harze, Bindemittel, Polymere, Papierbeschichtungen, Latex |
Sinuspumpen sind ideal für den Einsatz in hygienischen Industrien. Sie können empfindlichste Produkte ohne Risiko von Beschädigung oder Texturverlust transportieren.
Minimierung von Scherkräften beim Pumpen empfindlicher Produkte wie Obstquark, Sahne mit hohem Fettgehalt oder Eiscreme.
Schonendes Pumpen bewahrt die Qualität und Frische von Produkten ohne Einfluss von Geräteerschütterungen oder Produktaufschäumung.
Hervorragende Saugleistung erleichtert den Produktfluss in die Pumpe. Das sinusförmige Funktionsprinzip ist ideal für den Transport von Hackfleisch und sogar ganzen Hähnchenbrüsten. Das Pressen von Fleisch ist effizient und kontinuierlich, was die Produktionsgeschwindigkeit erhöht und die Effizienz der Anlage verbessert.
Schonendes Pressen bewahrt die Struktur und die Fasern des Fleisches, die nicht zerdrückt oder beschädigt werden.
Die hervorragende Fähigkeit, Feststoffe zu fördern, ermöglicht das Pumpen von Suppen, Eintöpfen, Marmeladen und Feinkostsalaten mit großen Stücken von Gemüse oder Obst. Die sinusförmige Bewegung der Pumpe verhindert Druckstöße, die die Eigenschaften der Lebensmittel beschädigen oder verändern könnten.
Die Sinuspumpe SCN ist zudem leicht zu reinigen, was die Einhaltung der Hygienevorschriften in der Lebensmittelindustrie gewährleistet und das Kontaminationsrisiko minimiert.
Pumpen von hochviskosen Produkten wie Füllungen, Teigen, Süßungsmitteln, Fruchtfüllungen, Cremes und Glasuren. Die Sinuspumpe ist äußerst effizient, da sie mit geringen Scherkräften und nahezu pulsationsfrei arbeitet und bis zu 50 % weniger Energie verbraucht als vergleichbare Pumpentypen.
Die SCN-Sinuspumpe ist für das Pumpen von Karamell, Schokolade, Füllungen und Sirupen konzipiert. Sanftes Pumpen ohne Vermischen oder Quetschen des Mediums, wodurch dessen Form und Konsistenz erhalten bleibt, was für die Aufrechterhaltung der Produktqualität und des Geschmacks entscheidend ist. Geringe Scherkräfte schützen empfindliche Inhaltsstoffe wie Kakaobutter oder Füllungen und bewahren so die Produktqualität und cremige Konsistenz. Die Option der Verwendung von Heizmänteln eliminiert Probleme mit der Wellendichtung.
Sinuspumpen erzielen höhere Durchflussraten von Fruchtkonzentraten und eliminieren Kavitation. Die sinusförmige Bewegung der Pumpe verhindert das Zerquetschen oder Schäumen des Produkts, was zu einer besseren Konsistenz und Qualität führt. Sie erzeugt auch ein starkes Vakuum, das eine effiziente Ansaugung von Flüssigkeiten oder anderen Medien ermöglicht. Dank des schonenden Pumpens behalten Flüssigkeiten ihre natürlichen Eigenschaften. Die Sinuspumpe wird beim Transport von Hefe, Bier, Wein und anderen Arten von Suspensionen eingesetzt.
Die Sinuspumpe fördert Medien nahezu pulsationsfrei, was Schaumbildung oder Produktschäden verhindert. Sie kann einen hohen Wirkungsgrad erzielen, was bedeutet, dass große Mengen schnell und effizient transportiert werden können. Die SOMA SCS Sinuspumpe ist leicht zu reinigen (CIP, SIP oder manuell), da es keine schwer zugänglichen Stellen gibt – dies ist entscheidend für eine hygienische und saubere Produktion. Schonendes Pumpen und geringe Scherkräfte ermöglichen den Transport von Gelen und Rasiercremes, Shampoos, Zahnpasten, Spülungen, Badegele, Salben, Vaseline, hochviskosen Sirupen, Spülungen, Pasten und scherempfindlichen Bakterienkulturen.
Die Sinusoidal-Pumpe SCN ist aus hochwertigen Materialien gefertigt, die gegen verschiedene Chemikalien beständig sind. Dadurch kann sie aggressive oder korrosive Chemikalien fördern, ohne die Pumpe zu beschädigen. Die sinusförmige Bewegung der Pumpe sorgt für ein gleichmäßiges Pumpen von Chemikalien und garantiert eine konstante und zuverlässige Lieferung in Produktionsprozessen. Die Sinusoidal-Pumpe kann in industriellen Anwendungen zum Transport von Harzen, Bindemitteln, Polymeren, Papierbeschichtungen und Latex eingesetzt werden.

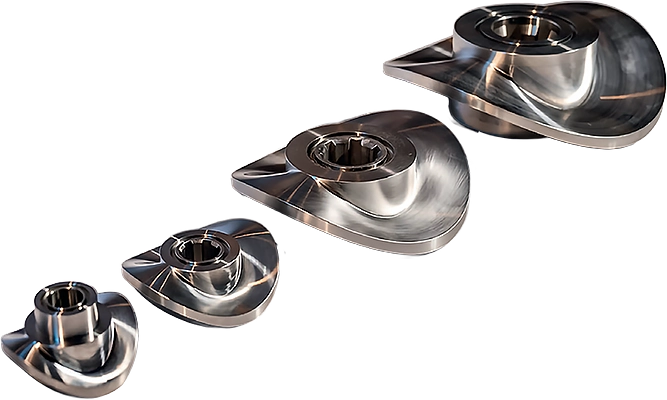

SOMA SCN Sinuspumpen sind Verdrängerpumpen, die auf dem Prinzip des Sinusrotors basieren. Das Herzstück der Pumpe ist ein auf der Pumpenwelle montierter Rotor, dessen Oberfläche wellenförmig wie eine Sinuslinie geformt ist. Er fördert das Produkt schonend und gleichmäßig in vier gleich große Kammern, ohne die Produktqualität zu beeinträchtigen. Dies gewährleistet ein nahezu pulsationsfreies Pumpen. Ein Schaber trennt die Saug- von der Druckseite der Pumpe, ermöglicht einen Druckausgleich und verhindert ein Zurückfließen der Flüssigkeit. Dank der permanent offenen Saugseite spielt die Viskosität der Produkte keine Rolle.
Dieses Design ermöglicht das Fördern von hochviskosen Produkten wie Silikonen oder gefrorenem Orangensaftkonzentrat sowie von niedrigviskosen Produkten wie wässrigen Medien. Darüber hinaus verhindert die Pumpe ein mögliches Aufschäumen und eine Trennung der Flüssigkeit.
Die Sinuspumpe besteht aus einer geringen Anzahl von Komponenten, was die Kosten für die Lagerung von Ersatzteilen reduziert. Alle Hauptteile der Pumpe können ausgetauscht werden, ohne sie vom Rohrleitungssystem zu trennen.

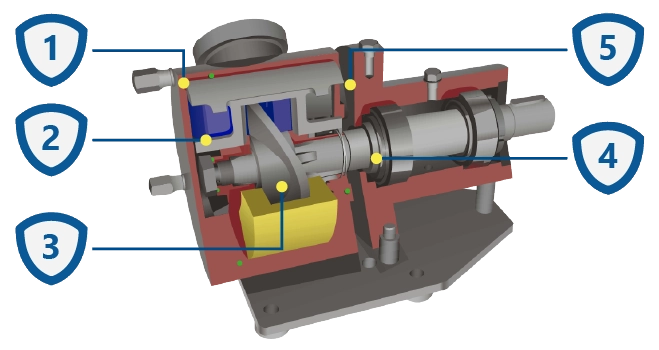

1. Pumpenkopf aus Edelstahl
2. Schaber
3. Sinusförmiger Rotor
4. Gleitringdichtung
5. Inspektionskammer
| Pumpenleistung: | 90 m3/h | |
| Max. Förderhöhe: | 153 m | |
| Max. Auslassdruck: | 15 bar | |
| Max. Feststoffgröße: | 63 mm | |
| Max. Viskosität: | 2 000 000 mPa·s | |
| Temperatur: | von -40 bis +180 °C | |
| Laufradtyp: | sinusförmig | |
| Pumpenmaterialien: | Edelstahl AISI 316, Polyamid | |
| Dichtungstypen: | Gleitringdichtung, Lippendichtung – einfach, dreifach | |
| Anschlusstypen: | Tri-Clamp, DIN, SMS, ANSI 150# RF | |
