Stacja mieszania IBC

Stacja mieszania IBC

ZAPYTANIE OFERTOWE +48 609 995 500

Oszczędzaj swój czas i korzystaj z jednego, kompletnego rozwiązania do mieszania różnych produktów płynnych. Stacja mieszania to zautomatyzowany system do wysokowydajnego mieszania w kontenerach IBC. Stacja dostępna jest w wykonaniu stacjonarnym lub mobilnym, pozwalającym na stosowanie go w wielu miejscach na zakładzie.

Stacja mieszania jest wygodna i bardzo łatwa w obsłudze. Wszystkie operacje wykonywane są z poziomu zintegrowanego panelu sterowania – pozwala on na uruchomienie lub zatrzymanie urządzenia, a także na regulację prędkości obrotowej. Jedyną pracą ręczną, jaką należy wykonać, jest dostarczenie kontenera IBC i odebranie go po zakończeniu mieszania. Takie rozwiązanie pozwala na szybkie umieszczenie mieszadła nad zbiornikiem, opuszczenie go i ustawienie czasu mieszania. Zapewnia to znaczne oszczędności czasu.



Oszczędzaj swój czas i korzystaj z jednego, kompletnego rozwiązania do mieszania różnych produktów płynnych. Stacja mieszania to zautomatyzowany system do wysokowydajnego mieszania w kontenerach IBC. Stacja dostępna jest w wykonaniu stacjonarnym lub mobilnym, pozwalającym na stosowanie go w wielu miejscach na zakładzie.

Stacja mieszania jest wygodna i bardzo łatwa w obsłudze. Wszystkie operacje wykonywane są z poziomu zintegrowanego panelu sterowania – pozwala on na uruchomienie lub zatrzymanie urządzenia, a także na regulację prędkości obrotowej. Jedyną pracą ręczną, jaką należy wykonać, jest dostarczenie kontenera IBC i odebranie go po zakończeniu mieszania. Takie rozwiązanie pozwala na szybkie umieszczenie mieszadła nad zbiornikiem, opuszczenie go i ustawienie czasu mieszania. Zapewnia to znaczne oszczędności czasu.



Dane techniczne
Aplikacje: Ciecze do lepkości 20.000 cP, również zawierające cząstki lub proszki.
Odpowiednie dla cieczy magazynowanych w zbiornikach IBC (mieszadło do paletopojemników) lub w beczkach (mieszadło do beczek).
ATEX: Dostępne wykonanie do stref zagrożenia wybuchem (ATEX).
Zasilanie: 400V AC, 50-60 Hz lub 220-230V AC; 50-60 Hz
Wymiary: 1300x1200x3000 mm (długość x szerokość x wysokość)
Materiały: Części mokre (wirnik, wał): AISI 316, PP, PFA, ECTFE.
Pozostałe części: AISI 304 lub stal malowana.



Stacja mieszania IBC zapewnia także wysoki poziom bezpieczeństwa pracy – mieszadło nigdy się nie uruchomi kiedy, jest podniesione ponad zbiornik lub bez właściwie ustawionego zbiornika. Podczas pracy wszystkie obracające się elementy są osłonięte, dzięki czemu operator nie jest narażony na ich przypadkowe dotknięcie.
Dostępne są różne materiały wirników i wałów (AISI 316, PP, PFA, ECTFE). Użytkownik ma możliwość płynnej regulacji obrotów (przemiennik częstotliwości). Dzięki temu mieszadło ma bardzo szerokie zastosowanie. Stacja zaprojektowana jest do mieszania ze sobą różnych cieczy, lub cieczy i proszków, zapewnia także rozpuszczenie proszków w cieczach.

Zasada działania

Aby użyć Stacji Mieszania należy dostarczyć zbiornik z cieczą, lub przetransportować mieszadło nad zbiornik w przypadku wersji mobilnej. Odpowiednie ustawienie zbiornika (oś zbiornika w osi z wirnikiem mieszadła) zapewnione jest dzięki zastosowaniu konstrukcji prowadzącej. Po ustawieniu zbiornika należy opuścić mieszadło, ustawić prędkość obrotową oraz czas mieszania.

W trakcie mieszania operator może wykonywać inne czynności, a po zakończonym mieszaniu urządzenie wyłączy się i zasygnalizuje koniec procesu mieszania. Dzięki funkcji timera można dokładnie ustawiać czas mieszania odpowiedni dla danego produktu. Specjalnie zaprojektowana konstrukcja stacji pozwala na dokładne pozycjonowanie mieszadła nad zbiornikiem. Opuszczanie i podnoszenie mieszadła odbywa się z poziomu panelu sterowniczego połączonego z siłownikiem. Alternatywnie urządzenie może być dostarczone z wciągarką ręczną – lekką w obsłudze i przystosowaną do stosowania w strefach zagrożonych wybuchem (ATEX). W obu przypadkach mieszadło zabezpieczone jest przed niekontrolowanym opuszczeniem.

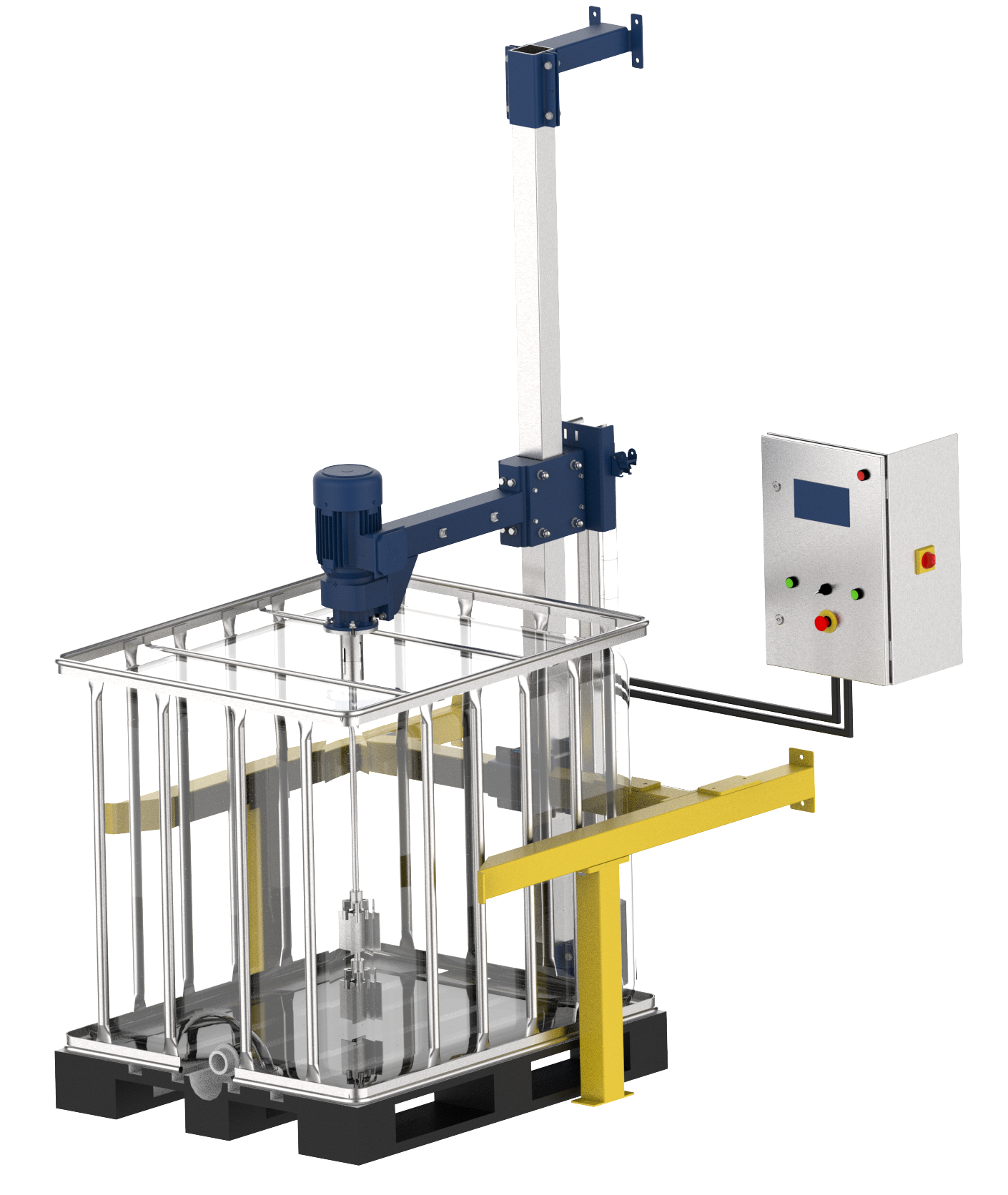

Konstrukcja

Rama wsporcza
  • Wspiera mieszadło oraz szafę sterowniczą.
  • Wykonanie stacjonarne do zakotwienia, lub rama mobilna na 4 kołach, pozwalająca na przemieszczanie stacji.
  • Koła wyposażone w blokadę.
Ramię wsporcze mieszadła
  • Wyposażone w czujnik położenia – uniemożliwia uruchomienie mieszadła kiedy nie jest ono opuszczone.
Mieszadło
  • Mieszadło wolnoobrotowe, wyposażone w uniwersalny wirnik składany. Pozwala na wymieszanie cieczy o wysokiej lepkości, cieczy zawierających cząstki stałe, oraz cieczy z proszkami.
  • Gdy mieszadło jest zatrzymane, wirnik pozostaje złożony, ma mniejszą średnicę i może być łatwo wsunięty do zbiornika IBC.
  • Po uruchomieniu mieszadła wirnik rozkłada się na skutek działania siły odśrodkowej i zaczyna mieszać całą objętość zbiornika.
  • W zależności od aplikacji możliwe jest dostarczenie innych typów wirników.
Czujnik obecności zbiornika
  • Uniemożliwia uruchomienie mieszadła w sytuacji braku obecności zbiornika.
Siłownik elektryczny, pneumatyczny lub wciągarka ręczna
  • Łatwa obsługa przez 1 osobę.
  • Zabezpieczenie przed niekontrolowanym opuszczeniem.

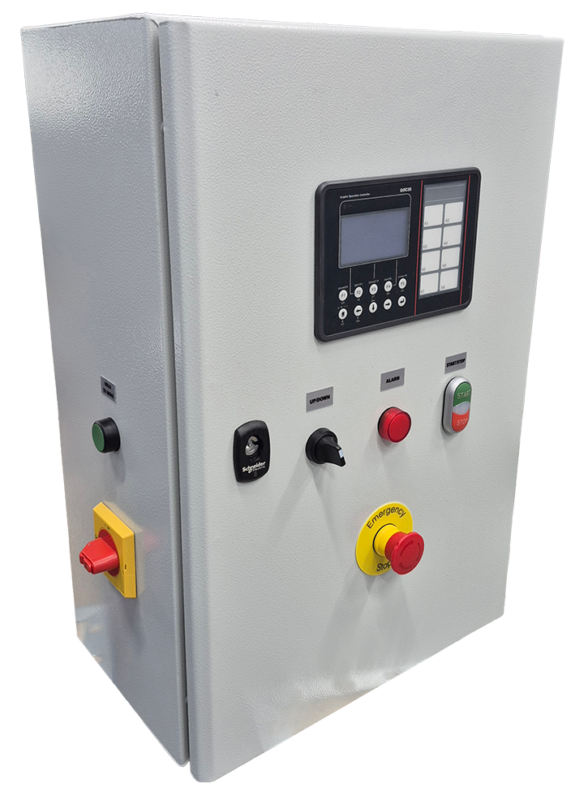

Szafa sterownicza z falownikiem i timerem
  • Układ sterowania zabudowany w szafie sterowniczej, okablowany i połączony z mieszadłem oraz czujnikami.
  • Przemiennik częstotliwości do regulacji prędkości obrotowej i zabezpieczenia przed przeciążeniem silnika.
  • Wyposażony w panel z przyciskami oraz wyświetlaczem do ustawiania prędkości obrotowej.
  • Timer pozwala na ustawianie czasu mieszania (z automatycznym zatrzymaniem).
Panel operatorski
  • Sterowanie silnikiem mieszadła (włącz, wyłącz, ustaw prędkość obrotową, wyłączenie awaryjne).
  • Opuszczanie lub podnoszenie mieszadła.
  • Ustawianie czasu mieszania (timer).
Rozłącznik główny i wyłącznik bezpieczeństwa
Kable połączeniowe
Rama pozycjonująca
  • Pozycjonuje zbiornik pod mieszadłem.
Funkcje sterowania



  • Opuszczanie lub podnoszenie mieszalnika.
  • Ustawienie prędkości obrotowej (falownik).
  • Ustawienie czasu mieszania (timer) i automatyczne zatrzymanie.
  • Zatrzymanie po podniesieniu mieszalnika lub gdy kontener IBC nie jest ustawiony.
  • START, STOP, E-STOP (zatrzymanie awaryjne)
  • Ochrona przed przeciążeniem.
Inne typy stacji mieszania

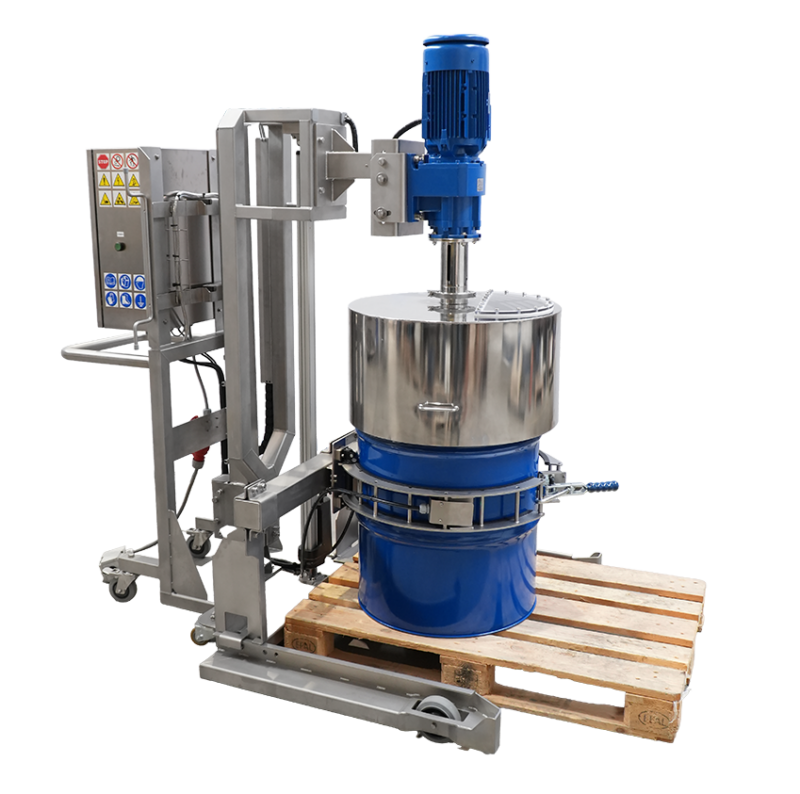

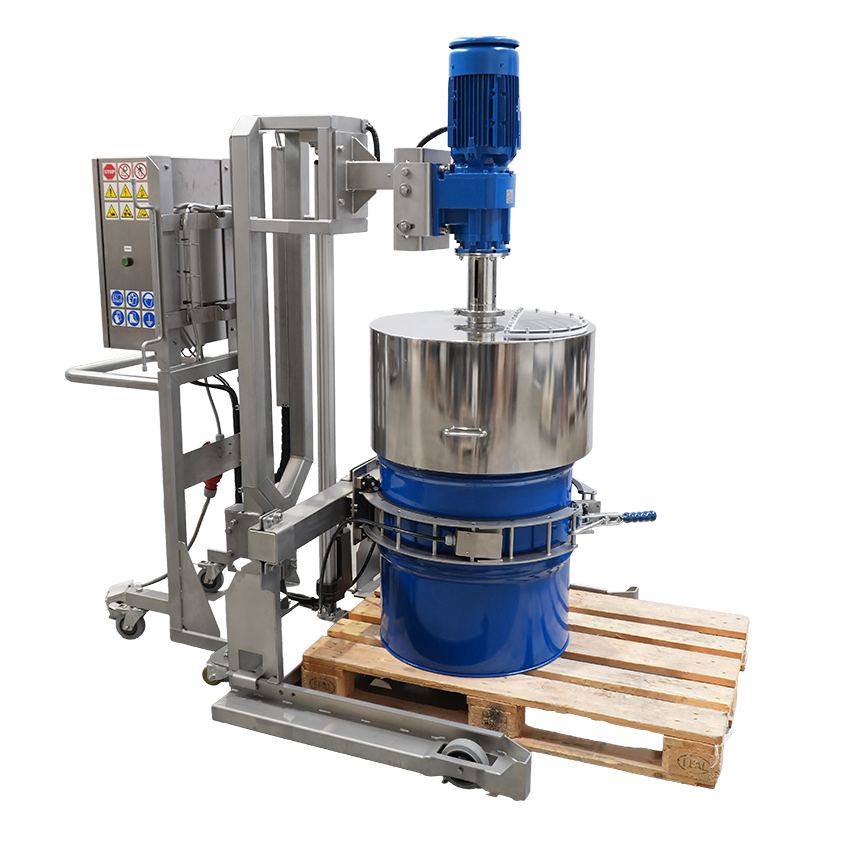

Stacja Mieszania do Beczek

Stacja mieszania do beczek

Stacja wyposażona jest dodatkowo w zintegrowaną z mieszadłem pokrywę do beczki. Przykrywa ona beczkę w trakcie mieszania, dzięki czemu medium nie wydostanie się poza beczkę, a dodatkowo jest osłonięte od ewentualnego zanieczyszczenia z otoczenia. W pokrywie możliwe jest wykonanie zamykanego leja zasypowego, pozwalającego na dodawanie składników do beczki podczas mieszania, bez konieczności podnoszenia mieszadła. Dodatkowo beczka jest zablokowana przed obrotem poprzez spięcie jej pasami.

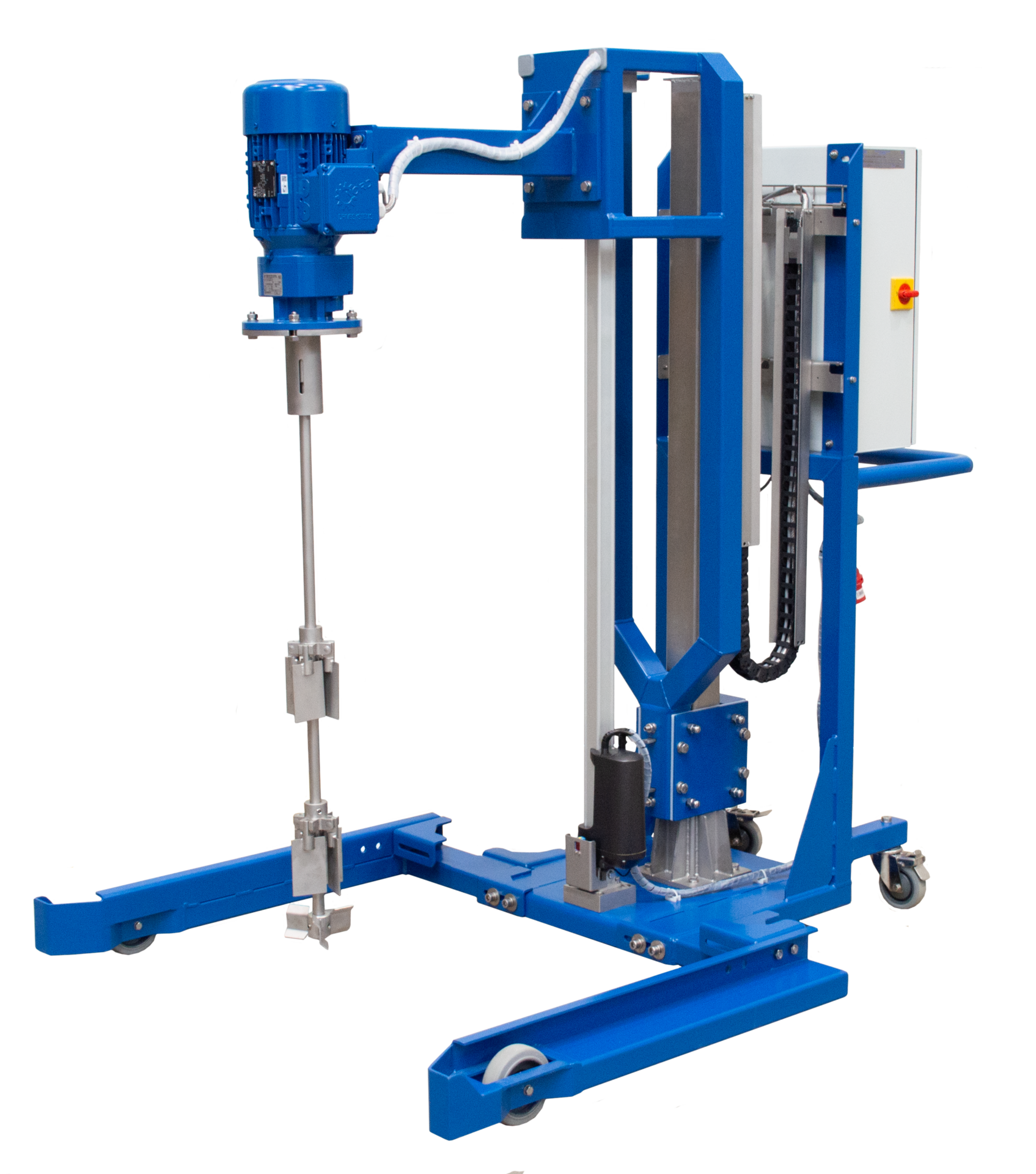

Mobilna Stacja Mieszania

Mobilna stacja mieszania

Mobilne wykonanie stacji pozwala na stosowanie jej w wielu miejscach na zakładzie. Stacja jest wyposażona w koła, dzięki czemu można ją transportować w łatwy sposób. Po ustawieniu stacji w pożądanym miejscu, najczęściej nad zbiornikiem, można zablokować obrót kół, co zapewnia bezpieczeństwo podczas pracy.
Mobilna stacja mieszania dostępna jest w wykonaniu do zbiorników IBC, oraz w wykonaniu do beczek. Możliwe jest także wykonanie mobilnej stacji w wersji do stref zagrożenia wybuchem (ATEX).

  • Dane techniczne

  • Zasada działania

  • Konstrukcja

  • Funkcje sterowania

  • Inne typy stacji mieszania

Aplikacje: Ciecze do lepkości 20.000 cP, również zawierające cząstki lub proszki.
Odpowiednie dla cieczy magazynowanych w zbiornikach IBC (mieszadło do paletopojemników) lub w beczkach (mieszadło do beczek).
ATEX: Dostępne wykonanie do stref zagrożenia wybuchem (ATEX).
Zasilanie: 400V AC, 50-60 Hz lub 220-230V AC; 50-60 Hz
Wymiary: 1300x1200x3000 mm (długość x szerokość x wysokość)
Materiały: Części mokre (wirnik, wał): AISI 316, PP, PFA, ECTFE.
Pozostałe części: AISI 304 lub stal malowana.



Stacja mieszania IBC zapewnia także wysoki poziom bezpieczeństwa pracy – mieszadło nigdy się nie uruchomi kiedy, jest podniesione ponad zbiornik lub bez właściwie ustawionego zbiornika. Podczas pracy wszystkie obracające się elementy są osłonięte, dzięki czemu operator nie jest narażony na ich przypadkowe dotknięcie.
Dostępne są różne materiały wirników i wałów (AISI 316, PP, PFA, ECTFE). Użytkownik ma możliwość płynnej regulacji obrotów (przemiennik częstotliwości). Dzięki temu mieszadło ma bardzo szerokie zastosowanie. Stacja zaprojektowana jest do mieszania ze sobą różnych cieczy, lub cieczy i proszków, zapewnia także rozpuszczenie proszków w cieczach.
