Hijyenik kelebek vanalar

Hijyenik kelebek vanalar

TEKLİF İSTEMİ +46 303 63390

Cipriani Harrison hijyenik kapaklı vanalar, proses boru sistemlerinde akışkanların izolasyonu ve kontrolü için tasarlanmıştır. Tapflo kapaklı vana, yüksek akış ve düşük basınç gerektiren uygulamalar için idealdir, bu da onu katı parçacıklar içeren sıvıların kontrolü için uygun hale getirir. Basit tasarımı, akışın sorunsuz bir şekilde kapatılmasını sağlayarak operatöre sıvının hareketi üzerinde hassas kontrol imkanı sunar.

Bu vanalar manuel veya otomatik olarak çalıştırılabilir ve vakum sistemlerinde de kullanılabilir. AISI 316L paslanmaz çelikten üretilmiş olup, yüksek korozyon direnci ve en yüksek hijyen standardına sahiptir. Dişli, kaynaklı veya kelepçeli olmak üzere geniş bir bağlantı yelpazesiyle mevcuttur.

Tipik uygulamalar: ilaç, gıda, süt ürünleri, şarap, bira, içecek, kozmetik, kimya endüstrileri vb.

Cipriani Harrison hijyenik kapaklı vanalar, proses boru sistemlerinde akışkanların izolasyonu ve kontrolü için tasarlanmıştır. Tapflo kapaklı vana, yüksek akış ve düşük basınç gerektiren uygulamalar için idealdir, bu da onu katı parçacıklar içeren sıvıların kontrolü için uygun hale getirir. Basit tasarımı, akışın sorunsuz bir şekilde kapatılmasını sağlayarak operatöre sıvının hareketi üzerinde hassas kontrol imkanı sunar.

Bu vanalar manuel veya otomatik olarak çalıştırılabilir ve vakum sistemlerinde de kullanılabilir. AISI 316L paslanmaz çelikten üretilmiş olup, yüksek korozyon direnci ve en yüksek hijyen standardına sahiptir. Dişli, kaynaklı veya kelepçeli olmak üzere geniş bir bağlantı yelpazesiyle mevcuttur.

Tipik uygulamalar: ilaç, gıda, süt ürünleri, şarap, bira, içecek, kozmetik, kimya endüstrileri vb.

Teknik veri
Maks. boşaltma basıncı: 10 bar
Pnömatik aktüatör besleme basıncı: 5-8 bar
Mevcut boyutlar: DN15, DN25, DN40 DN50, DN65, DN80, DN100
Mevcut bağlantılar: hijyenik kelepçe, alın kaynağı, I-Line, dişli bağlantı, ara flanş veya talep üzerine diğerleri
Kontrol tipleri: el kolu, 2 konumlu, çok konumlu, mikrometrik, pnömatik aktüatör (NO veya NZ), indüktif valf ve yakınlık anahtarı
Pompa malzemeleri: Ortamla temas eden çelik parçalar: AISI 316L veya AISI 304L
Contalar (FDA uyumlu):
Standart: Silikon
İsteğe bağlı: Viton, EPDM, BUNA, PTFE (talep üzerine USP Sınıf VI malzeme mevcuttur)
Çalışma prensibi

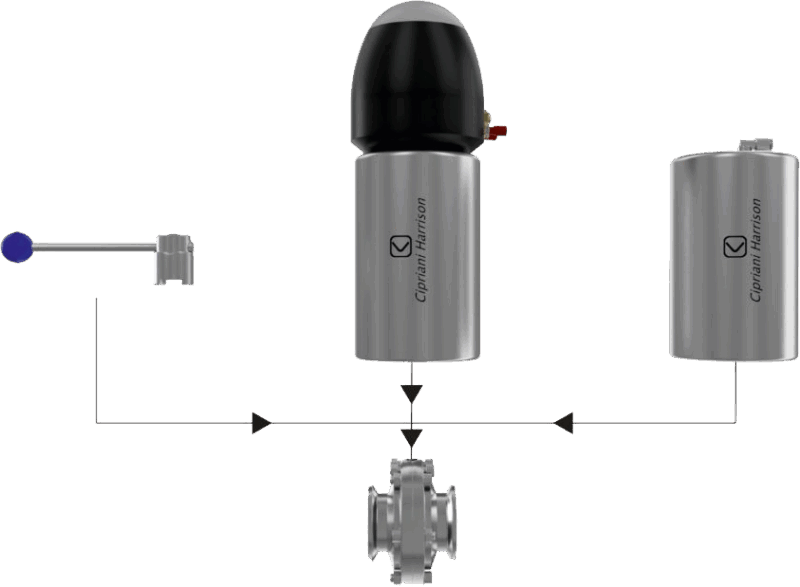

Çalışma prensibi kelebek vanalar CHV

Hijyenik flap valf, diskin 90° döndürülmesiyle açılır ve kapanır. Geniş bir sap yelpazesi, valf diskini akış hızını düzenlemek için çeşitli konumlara ayırmaya olanak tanır. Akışkanın valften akışı, akış yönünün dallanması olmadan pürüzsüzdür.

Tapflo hijyenik kelebek vanalar, geniş bir el kolları ve pnömatik aktüatör yelpazesiyle mevcuttur. Uç uygulamaya bağlı olarak, basit açma ve kapama veya çoklu konumlarda manuel kontrol veya hassas kontrol için uygun kol seçilebilir. Farklı akışkanlar ve basınçlar için çeşitli pnömatik aktüatör türleri mevcuttur.

Standart ‘NZ’ (normalde kapalı) versiyonunda, pnömatik aktüatör valfi basınçlı hava kullanarak açar. Valf, yay kuvvetiyle sabit bir kapalı konuma kapanır.

Kelebek vana tipleri

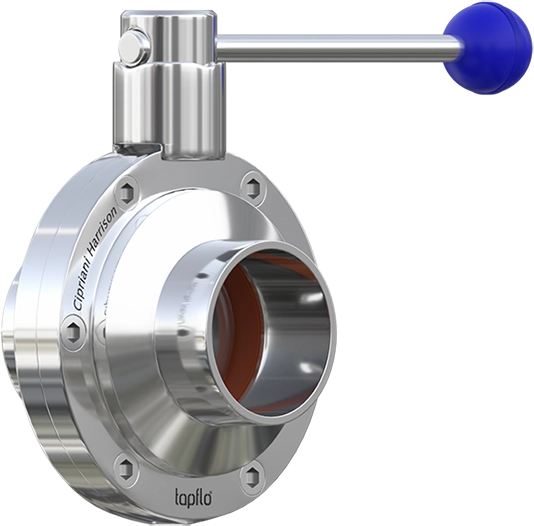

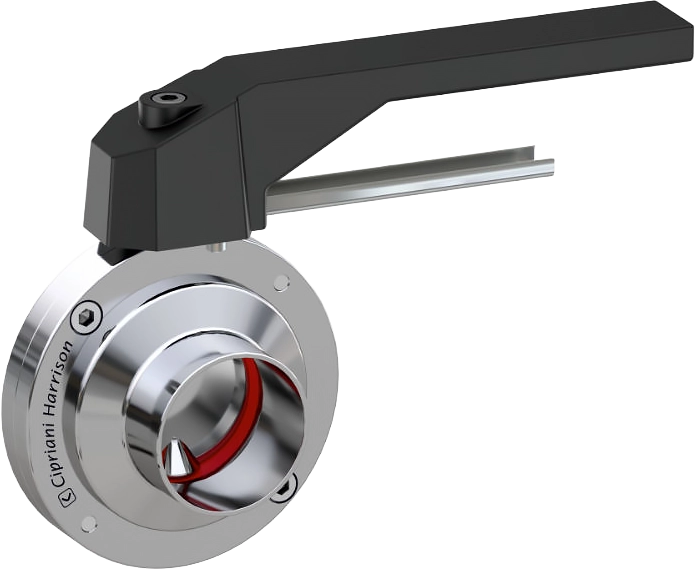

Hijyenik manuel kelebek vanaları Cipriani Harrison

Hijyenik Manuel Kelebek Vanalar

Tapflo kelebek vanası, standart konfigürasyonda silikon contalı, kaynaklı bağlantı versiyonunda paslanmaz çelik manuel kol ile mevcuttur.

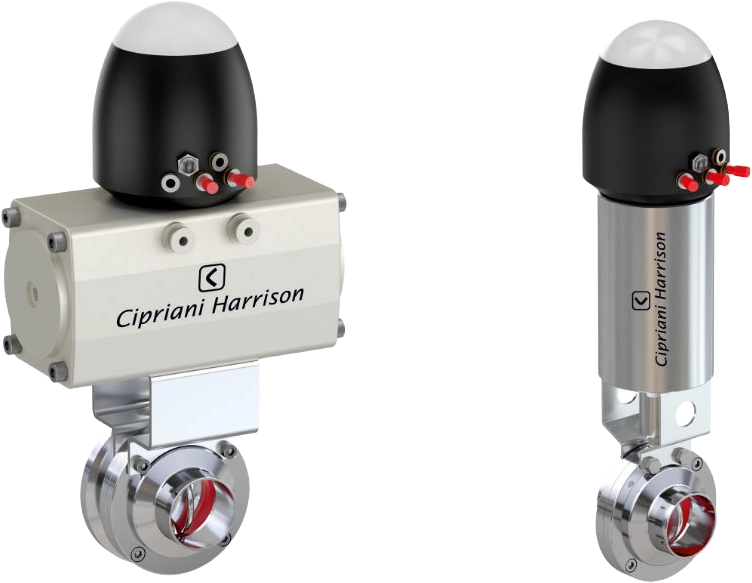

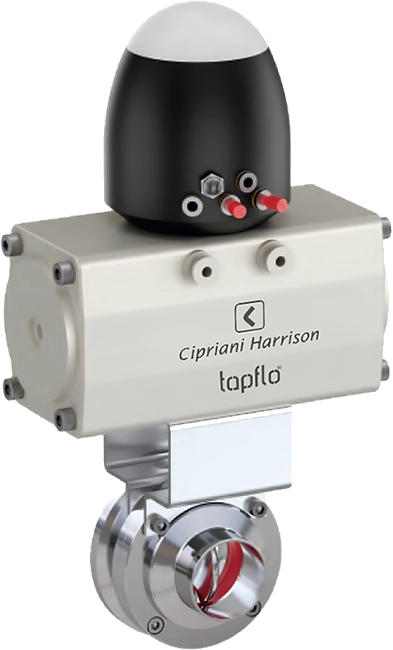

Hijyenik pnömatik kelebek vanalar Cipriani Harrison

Aktüatörlü Hijyenik Kelebek Vanalar

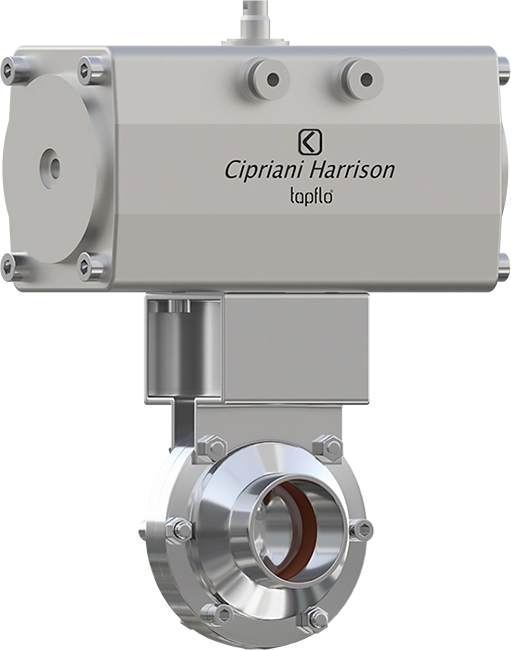

Cipriani Harrison kelebek vanaları, bakımsız pnömatik aktüatör ile mevcuttur. Yatay veya dikey montajlı, emniyet yaylı geri dönüşlü aktüatör veya çift etkili pnömatik aktüatörlü geniş bir aktüatör yelpazesi mevcuttur.

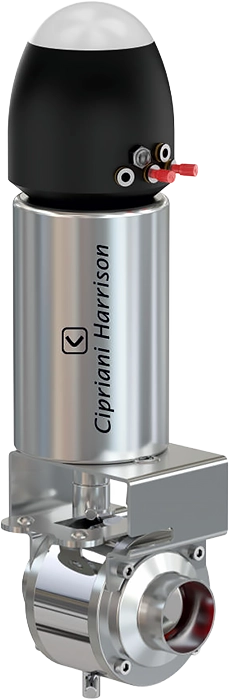

Hijyenik mixproof kelebek vanaları Cipriani Harrison

Hijyenik Karışım Korumalı Kelebek Vanalar (Kapatma ve Tahliye Vanaları)

Karışım korumalı flap vana, uyumsuz iki akışkanın güvenli bir şekilde ayrılması için kullanılır. Hijyenik karışım korumalı vana, iki ayrı conta aracılığıyla uyumsuz akışkanları ayıran iki adet pimi ile donatılmıştır. Yay yüklü bir vanaya sahip ayrı bir tahliye odası bulunur. Vana kapalıyken, yani iki akışkan ayrılmışken, tahliye vanası bir bağlantı aracılığıyla açık kalır. Sızıntı durumunda, akışkan tahliye odasından kaçar. Vana açıldığında ve iki akışkanın karışmasına veya karşı bağlantıya akmasına izin verildiğinde, tahliye odası vanası kapalı kalır.

Hijyenik karışım korumalı flap vana, çeşitli uç bağlantılarıyla, farklı standartlarda mevcuttur ve manuel veya pnömatik olarak çalıştırılabilir.

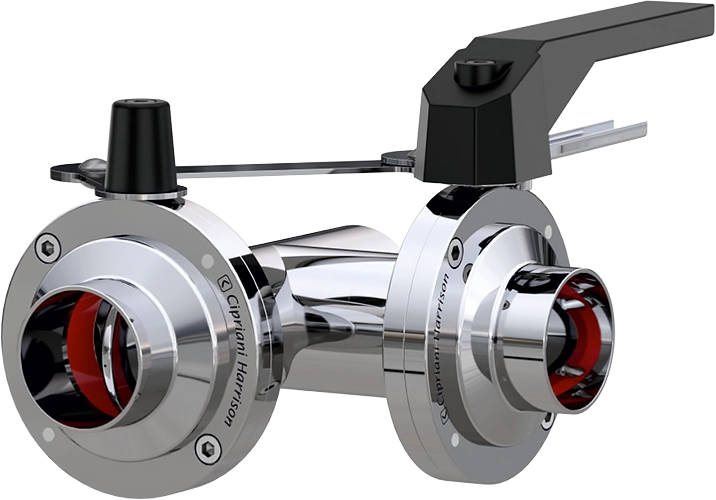

Hijyenik üç yollu kelebek vanalar Cipriani Harrison

Hijyenik üç yollu kelebek vanalar

Üç yollu flap vana, akış yönünü değiştirmek için idealdir. Hijyenik üç yollu flap vanalar, bireysel ve bağımsız olarak veya mekanik bir kilitleme sistemi aracılığıyla çalıştırılabilir. Mekanik sistemde, iki veya üç valf tek bir kol veya pnömatik aktüatör kullanılarak çalıştırılabilir.

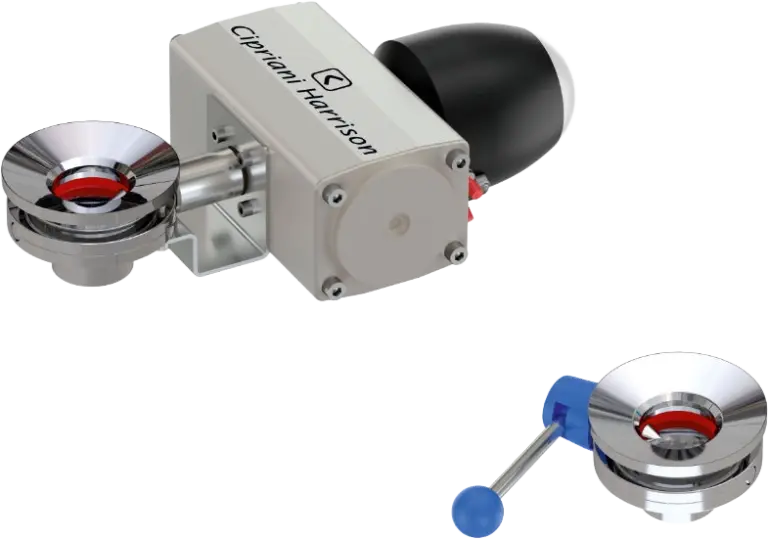

Hijyenik dip vanaları Cipriani Harrison

Hijyenik kelebek taban vanaları

Tapflo hijyenik taban vanası, bir tankın dibine veya tank çıkışına monte etmek için idealdir.

Ürünün flanşta kalmasını önleyen, kendi kendini boşaltan yarıçaplı bir taban tank flanşına sahiptir. Hijyenik kapaklı taban vanaları çeşitli boyutlarda, standartlarda ve çalışma modlarında mevcuttur.

İnşaat

Kelebek vana tasarımı CHV

Cipriani Harrison hijyenik flap vanaları dövme işlemi kullanılarak üretilmektedir.

  • Tapflo hijyenik flap vanalarının tapası, mükemmel bir tane yapısı sağlayan dövme işlemi kullanılarak üretilir.
  • Vanalar, Ra<0.8 µm yüzey pürüzsüzlüğüne kadar işlenir ve parlatılır. Bu, sağlam ve daha güvenilir tasarıma katkıda bulunur.

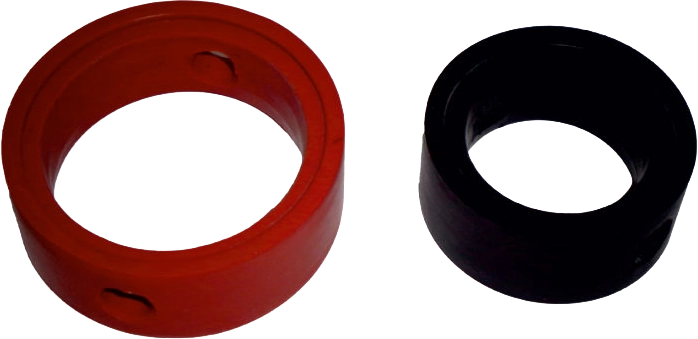

Keçeli kelebek vanalar CHV

Contalar:

  • Çeşitli sızdırmazlık seçenekleri, farklı termal koşullara ve kimyasal dirence göre uyarlanmış olup, contaların hizmet ömrünü uzatır.
  • Daha agresif ortamlara özel olarak tasarlanmış özel bir PTFE conta da sunuyoruz.

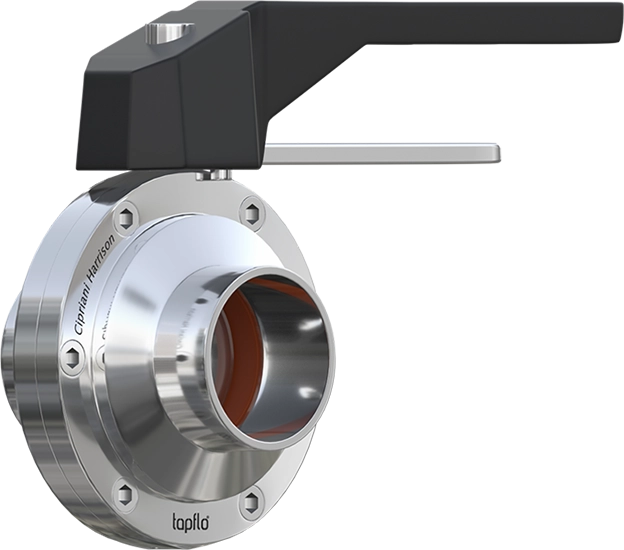

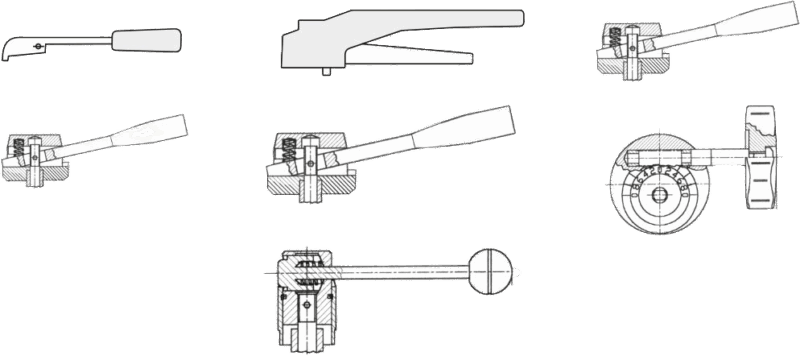

Kelebek vanalar için kulplar CHV

Mevcut Kolları:

Cipriani Harrison hijyenik kelebek vanaları, müşteri ihtiyaçlarına ve uygulama gereksinimlerine bağlı olarak çeşitli kol seçenekleriyle mevcuttur.

Kelebek vana bağlantıları CHV

Bağlantılar ve standartlar

  • Tapflo sürgülü vanalar, kaynaklı bağlantılar, hijyenik kelepçe bağlantıları, union veya dişli bağlantılar, I-Line bağlantıları veya flanş bağlantıları gibi çok çeşitli bağlantı seçenekleriyle mevcuttur.
  • Bu vanalar, ISO, DIN, RJT, IDF vb. gibi çeşitli uluslararası standartlarda mevcuttur.
İletişim

Fitting ball valves CHV

  • Cipriani Harrison hijyenik kelebek vanaları çeşitli geri bildirim seçenekleriyle mevcuttur.
  • Standart bir açık/kapalı sensörü, doğrudan 24 V DC giriş/çıkışları, gelişmiş AS-i protokolü vb. mevcuttur.
  • Talep üzerine başka seçenekler de mevcuttur – daha fazla bilgi için lütfen Tapflo uzmanlarıyla iletişime geçin.
