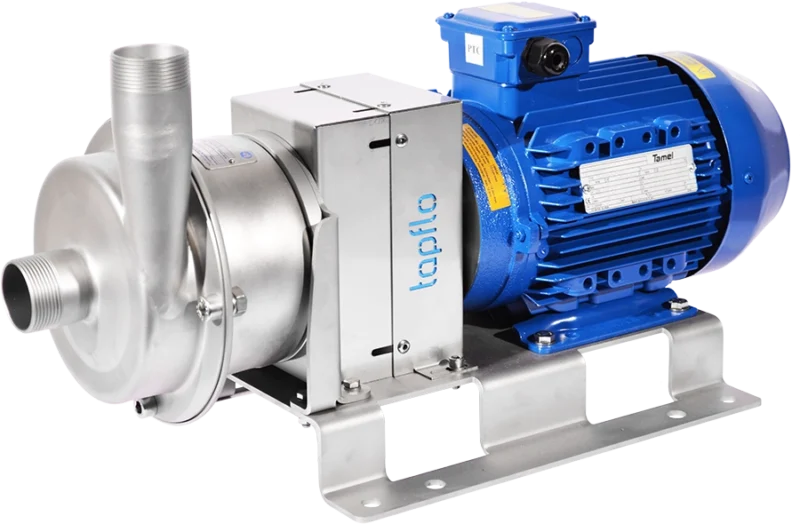

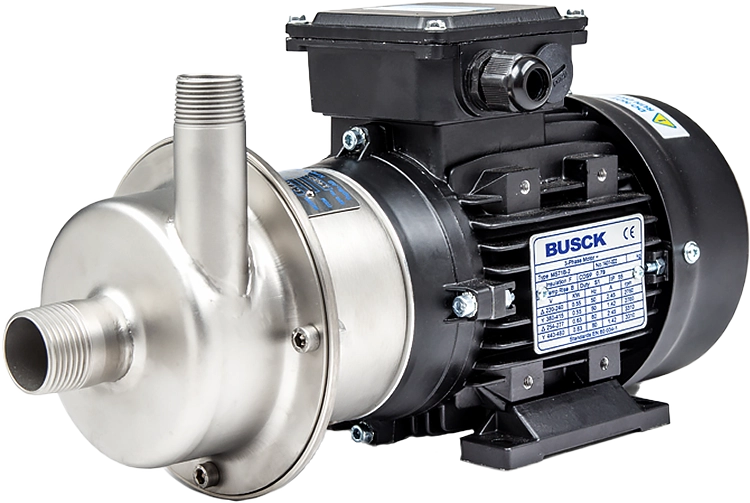

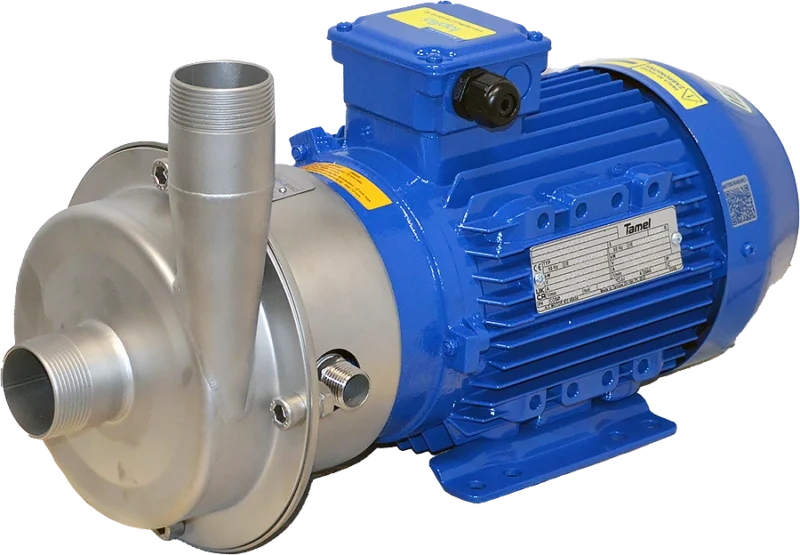

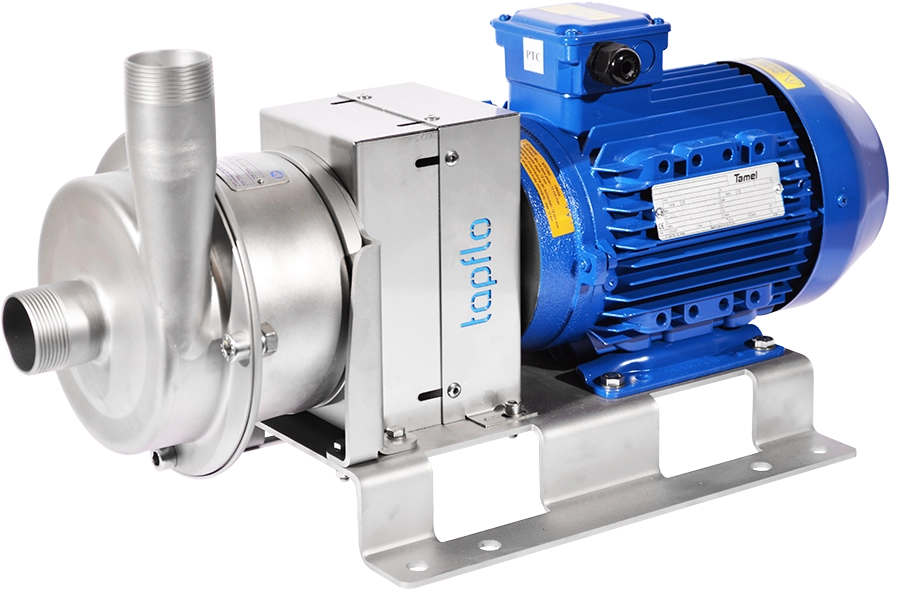

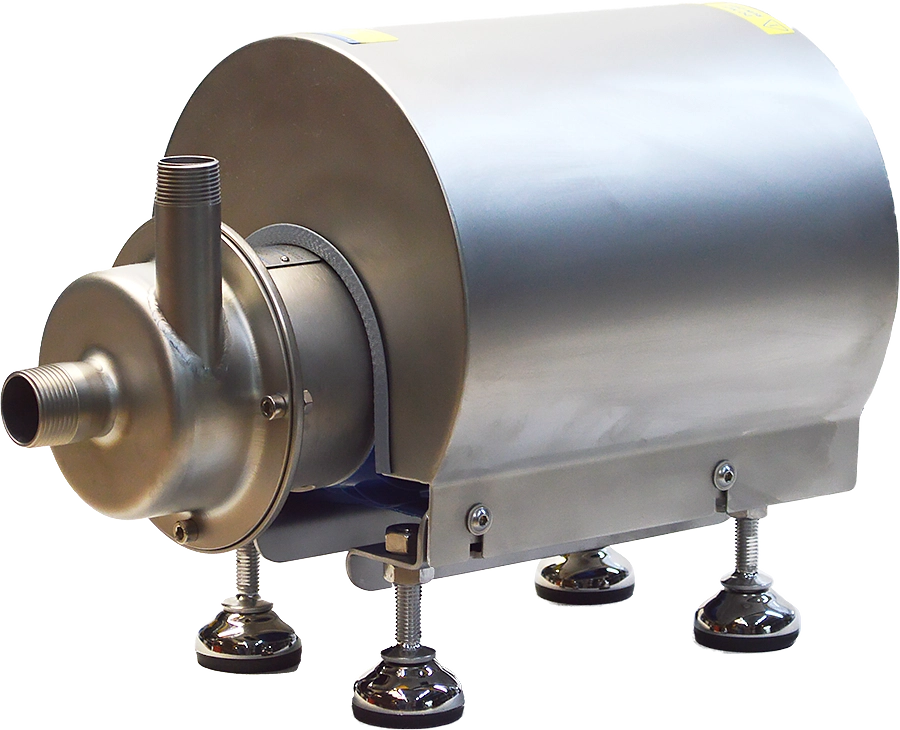

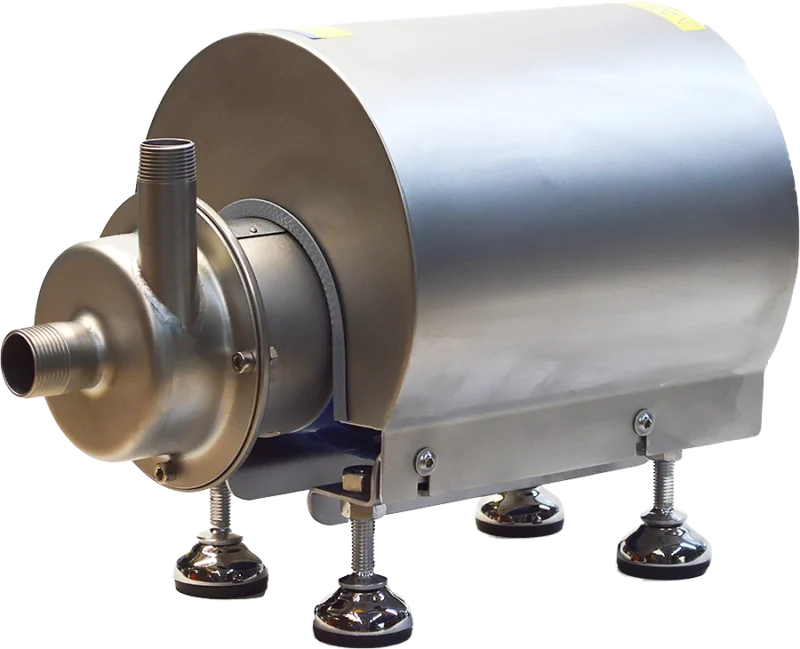

Endüstriyel santrifüj pompalar – CTI serisi

Endüstriyel santrifüj pompalar – CTI serisi

TEKLİF İSTEMİ +46 303 63390

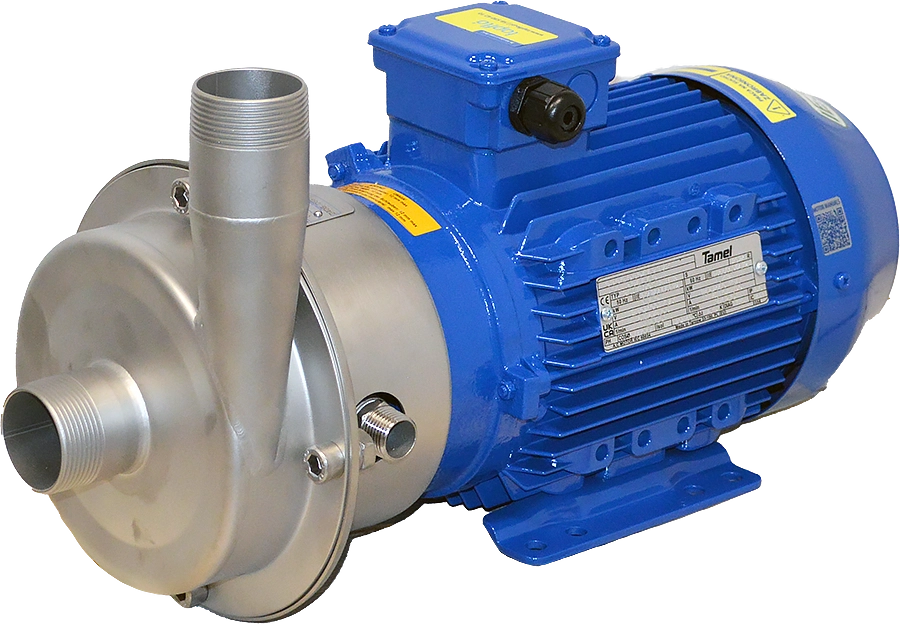

CTI serisi, endüstriyel uygulamalar için tasarlanmış, açık veya yarı açık çarklı tek kademeli santrifüj pompalardır. Mükemmel mekanik ve korozyon direnci ile karakterize edilirler, talep üzerine ATEX uyumlu olabilirler.

Geniş bağlantı çeşitliliği, mekanik salmastralar ve özel tasarımlar her endüstrinin gereksinimlerini karşılar. Bu serinin pompaları, az sayıda bileşenden oluşan çok basit ama sağlam bir tasarıma sahiptir, bu da kolay ve çok hızlı bakım sağlar. Sonuç olarak, herhangi bir arıza süresi en aza indirilir ve işletme maliyetleri çok düşüktür.

Uygun aksesuarlarla birleştirildiğinde, CTI santrifüj pompa, kimya, petrokimya ve makine imalatı endüstrilerinde basınçlandırma, dozajlama, yükleme ve boşaltma, tank temizleme, ölçme ve oranlama için kullanılabilir.

CTI serisi, endüstriyel uygulamalar için tasarlanmış, açık veya yarı açık çarklı tek kademeli santrifüj pompalardır. Mükemmel mekanik ve korozyon direnci ile karakterize edilirler, talep üzerine ATEX uyumlu olabilirler.

Geniş bağlantı çeşitliliği, mekanik salmastralar ve özel tasarımlar her endüstrinin gereksinimlerini karşılar. Bu serinin pompaları, az sayıda bileşenden oluşan çok basit ama sağlam bir tasarıma sahiptir, bu da kolay ve çok hızlı bakım sağlar. Sonuç olarak, herhangi bir arıza süresi en aza indirilir ve işletme maliyetleri çok düşüktür.

Uygun aksesuarlarla birleştirildiğinde, CTI santrifüj pompa, kimya, petrokimya ve makine imalatı endüstrilerinde basınçlandırma, dozajlama, yükleme ve boşaltma, tank temizleme, ölçme ve oranlama için kullanılabilir.

Teknik veri
Pompa kapasitesi: 74 m3/sa (1200 l/dak)
Maks. deşarj basıncı: 10 bar
Katı parçacıkların maks. boyutu:
6 mm
Sıcaklık: 90 °C (çıplak şaftlı versiyon için 180 °C)
Viskozite: 200 mPa·s
Gövde malzemesi: AISI316L paslanmaz çelik, Ra<1.6 μm'ye kadar cam kumlama
Çark malzemesi: AISI316L paslanmaz çelik, elektro cilalı
Mekanik salmastra: tekli: seramik/grafit (standart) veya SiC/SiC veya SiC/Grafit
O-ringler: EPDM, FKM, FFKM, FEP/silikon veya NBR
Elektrik motoru: IP55, IEC flanş B3/B14 (çıplak şaftlı versiyon için B3) – ATEX sertifikalı Eex e veya Eex d ile mevcuttur
Mevcut boyutlar ve motorlar:
Model Motor gücü
KW
IEC motor boyutu
CTI AA-03 0.37 71
CTI AA-05 0.55 71
CTI BB-07 0.75 80
CTI CC-15 1.5 90
CTI CC-22 2.2 90
CTI CE-22 2.2 90
CTI DD-40 4.0 112
CTI DF-40 4.0 112
CTI DF-60*** 6.0 112
CTI DG-60*** 6.0 112
CTI EF-55 5.5 132
CTI EG-55 5.5 132
CTI EF-75 7.5 132
CTI EG-75 7.5 132
CTI AA-024 0.25 71
CTI BB-054 0.55 80
CTI CC-114 1.1 90
CTI CE-114 1.1 90
CTI DD-224 2.2 100
CTI DF-224 2.2 100
CTI DG-224 2.2 100
Tipik uygulamalar
Sektör Uygulama örneği
Kimya Asitler, bazlar, alkoller, solventler, duvara duyarlı ürünler (örn. lateks, emülsiyonlar), kimyasal atıklar
Mekanik Yağlar, gresler, soğutma sıvıları, yıkama sıvıları, temizleme sıvıları, solventler ve atık ürünler.
Boya, baskı, vernik Su bazlı boya, solvent bazlı boya, mürekkep, vernik, yapıştırıcı, bağlayıcı ve solvent.
Su arıtma Numuneler, asitler, bazlar, tüy, süspansiyonlar, kimyasal reaktifler, çamur, hidroklorik asit ve demir klorit.
Kağıt hamuru ve kağıt Yapıştırıcı, sodyum silikat, boya, titanyum oksit, ağartma ürünleri, numuneler ve atık su.
Yüzey işlemleri Dağlama kimyasalları, elektrokaplama kimyasalları, yağ giderme kimyasalları ve atık ürünler.
Demineralizasyon Demineralize suyun sirkülasyonu ve pompalanması.
Sıvı kristal üretimi Asitler ve konsantre bazlar.
Çalışma prensibi

Tapflo santrifüj pompasının çalışma prensibi

Santrifüj pompanın iki ana bölümü, kanatçıklı çark ve pompa gövdesidir. Sıvı, hızla dönen çarkın merkezine yakın emme bağlantısından pompaya girer. Emme tarafındaki sıvı, çark ekseni boyunca hareket eder ve kanatçıklar tarafından üretilen merkezkaç kuvveti nedeniyle, gövdedeki bir hazneye radyal olarak dışarı doğru atılır. Gövde, deşarj nozülüne doğru spiral şeklinde kademeli olarak genişler, bu da sıvı hızını azaltır ve dolayısıyla basıncı artırır (difüzör etkisi). Aynı zamanda, sıvı merkezkaç kuvveti nedeniyle çark tarafından deşarj bağlantısına doğru radyal olarak dışarı atılırken, çarkın merkezindeki basınç düşer, bu da pompaya sıvı emme etkisini artırır ve sürekli bir sıvı transfer süreci sağlar.

Daha fazla bilgi ister misiniz? Santrifüj pompalar hakkındaki bilgi hazinemizi inceleyin!

İnşaat

“`html

Tapflo CT santrifüj pompalar için açık çark

Açık Çark

CTI serisi pompalar, sağlam tasarımlı, yüksek verimli ve düşük Net Pozitif Emme Yüksekliği gereksinimi (NPSHr) olan açık çarklara sahiptir. Açık çarklı CTI serisi pompaların temizliği kolaydır ve katı madde içeren sıvıların pompalanması için uygundur. CTI pompalarının performansını belirli çalışma noktalarına veya aralıklarına uyarlamak, sabit hızlarda çarkların işlenmesi veya sabit çark çaplarıyla pompa hızının ayarlanmasıyla yapılabilir.

Tapflo CT santrifüj pompalar için yarı açık çark

Yarı Açık Çark

CTI serisi pompalar yarı açık çark ile donatılabilir. Standart açık çark ile karşılaştırıldığında, yarı açık çark daha kararlı çalışma, daha düşük gürültü seviyeleri, daha az titreşim ve daha sağlam bir tasarım sunar. Pompalanan sıvının sert katı maddeler içerebileceği durumlarda yarı açık çark önerilir.

Mekanik Salmastra

Tekli Mekanik Salmastra

Mekanik salmastra yayı, pompalanan sıvı ile temas etmez, bu da dahili pompa haznesinin tamamen yıkanabilir olmasını sağlar.

Tapflo CTX santrifüj pompaların tekli mekanik salmastrası
Flanşlı bağlantılı Tapflo CTI endüstriyel santrifüj pompalar

Çeşitli Bağlantılar

BSPT dişli veya EN 1092-1 veya ANSI 150 Lbs’ye göre flanşlı bağlantılar.

Ra<1.6 μm Kasa Mevcut

Sıvı ile temas eden ve dış parçalar Ra<1.6 μm'ye kadar kumlama yapılmıştır.

Tapflo CTX I endüstriyel santrifüj pompaların kasası

“`

Aksesuarlar ve özel sürümler

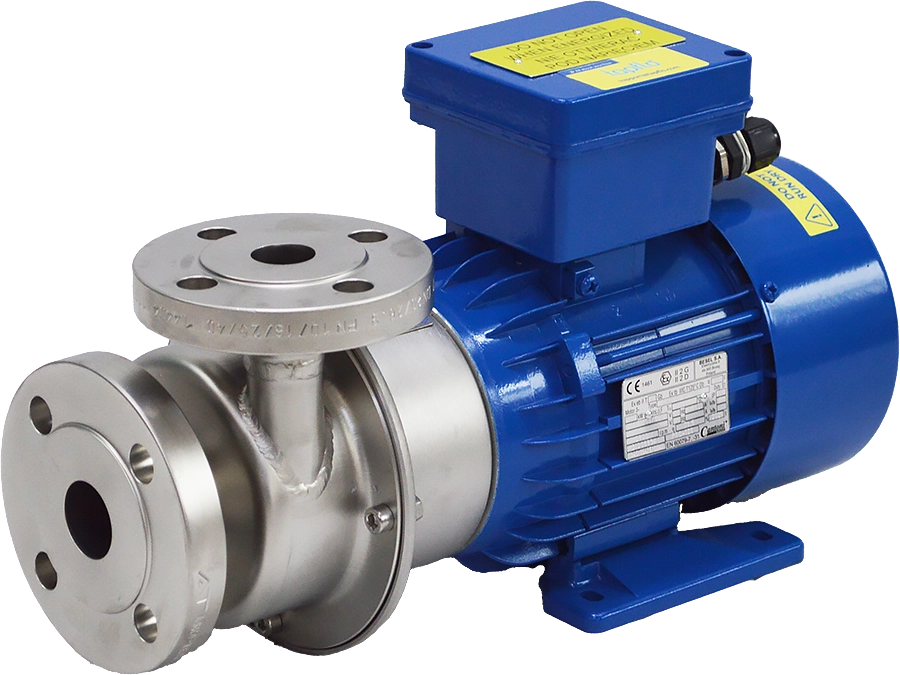

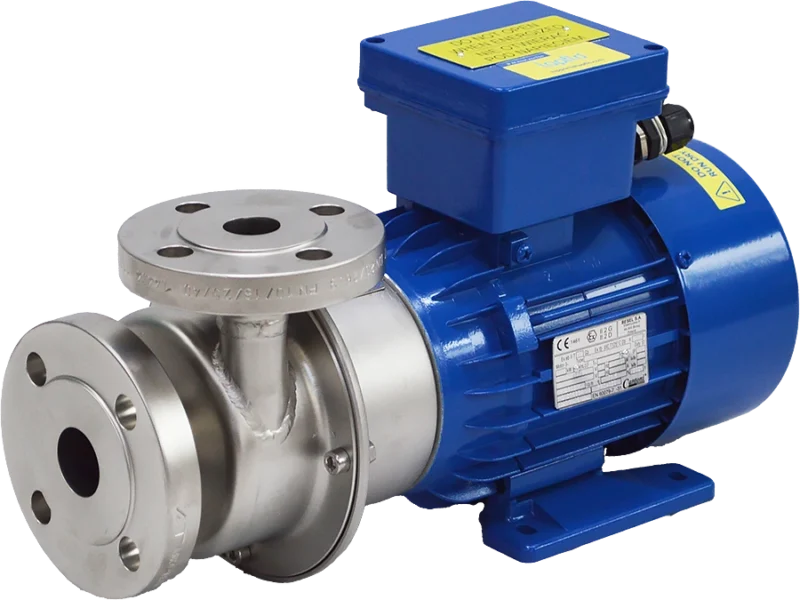

Flanş Bağlantıları

CTI santrifüj pompa, standart bir BSPT dişli bağlantısı veya EN 1092-1 veya ANSI 150 Lbs’ye göre flanş bağlantıları ile tedarik edilebilir.

Endüstriyel santrifüj pompalar Tapflo CTI flanş bağlantılı

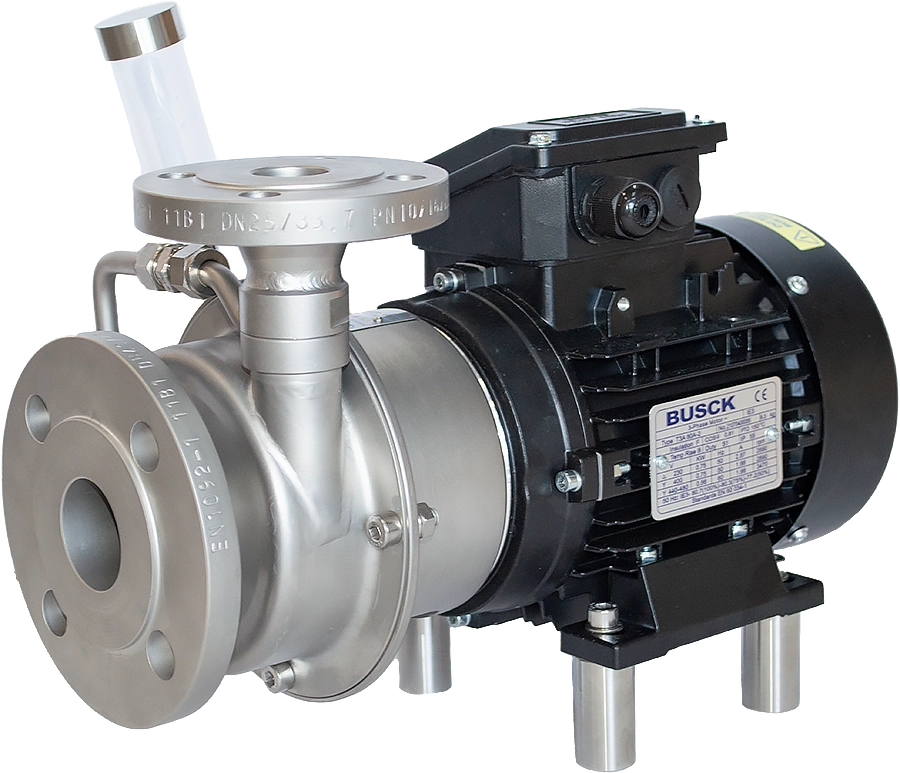

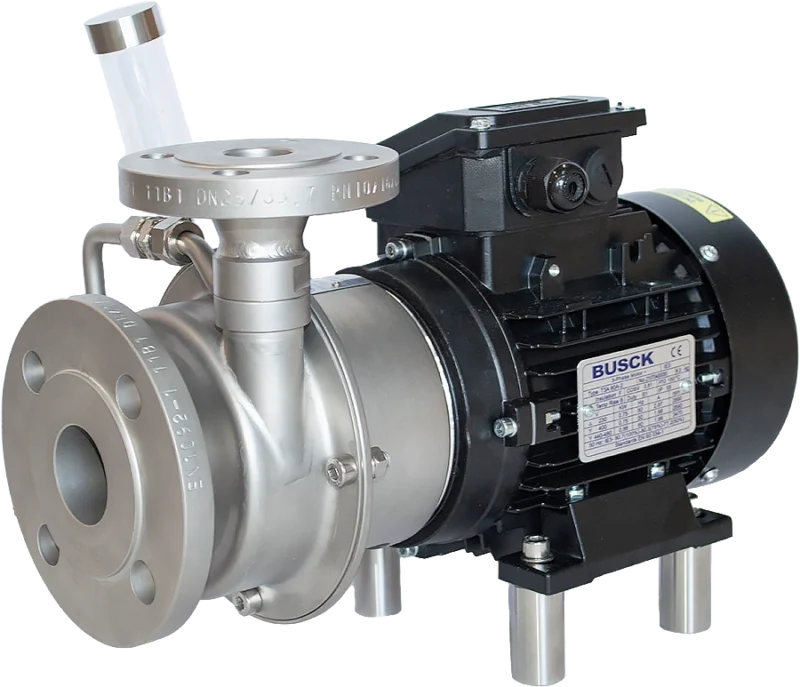

Yıkanmış Salmastra

Ortamın aşındırıcı olduğu veya safsızlıklar içerdiği durumlar için ideal çözüm. Bu, mekanik salmastrayı ve salmastra odasını aşırı aşınmadan korumak için, pompalanan ürünün küçük bir miktarının deşarj tarafından bir filtre aracılığıyla salmastra odasına geri döndürüldüğü bir sistemdir.

Endüstriyel santrifüj pompalar Tapflo CTI yıkanmış salmastralı
Yağlanmış Salmastra

Ürünün katılaşma veya kristalleşme eğiliminde olduğu durumlarda mükemmel bir seçenek. Bir yağ haznesi mekanik salmastra odasına bağlanır.

Endüstriyel santrifüj pompalar Tapflo CTI yıkanmış salmastralı
Isıtma Ceketi

Ürün katılaşma olasılığının olduğu mekanik salmastralar için mükemmel koruma. Ayrıca pompalanan ürünün belirli bir sıcaklığı, yüksek veya düşük, koruması gerektiğinde kullanılır.
Cekette sürekli olarak bir ısıtma veya soğutma ortamı dolaşır.

Endüstriyel santrifüj pompalar Tapflo CTI ısıtma ceketli
Uzatılmış Şaftlı Versiyon

180°C’ye kadar sıcaklıklarda yağ veya parafin gibi sıcak sıvıları pompalamak için mükemmel bir çözüm. Tam pompa ünitesi, kaplin ve kapaklı bir tabana monte edilmiştir.

Endüstriyel santrifüj pompalar Tapflo CTI uzatılmış şaftlı

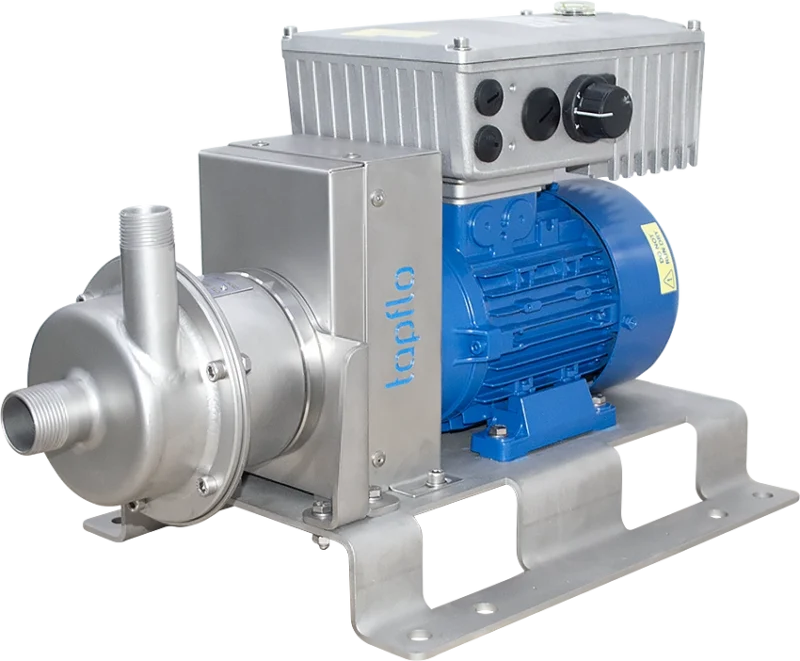

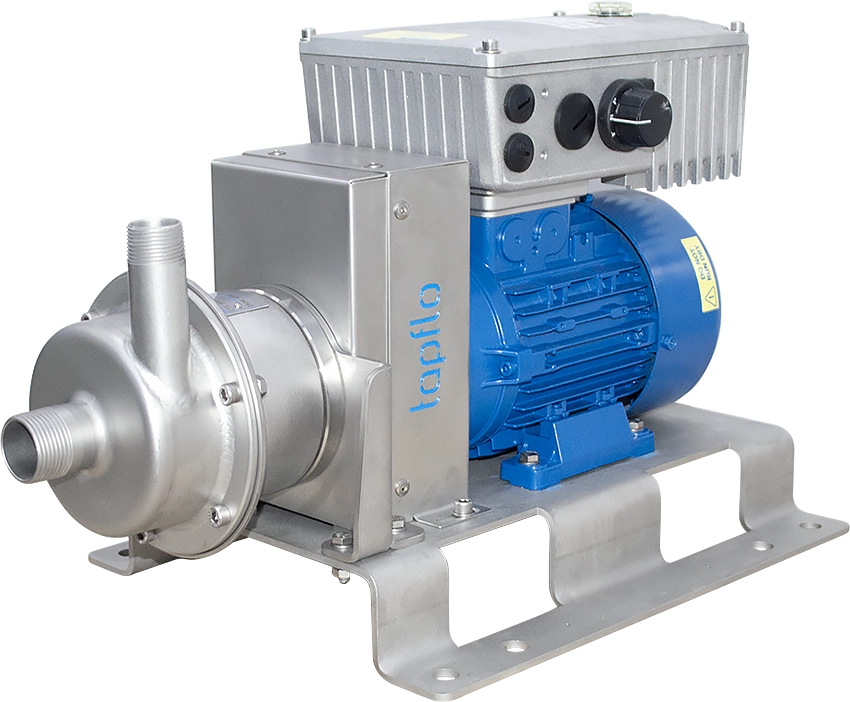

Dahili Frekans Konvertörü

Pompanın çalışma parametrelerini değiştirmenin en basit ve en esnek yolu. İnvertör ayrıca aşırı yük koruması sağlar ve yumuşak başlatıcı görevi görür.

Endüstriyel santrifüj pompalar Tapflo CTI dahili invertörlü
Montaj Braketleri

Pompa ünitesi, temele kalıcı olarak sabitlenebilen bir tabana monte edilebilir.

Endüstriyel santrifüj pompalar Tapflo CTX montaj braketli
Drenaj Tapası

Pompa gövdesindeki bir tapa, pompa kafası odasının tamamen boşaltılmasına olanak tanır.

Hijyenik santrifüj pompalar Tapflo CTH drenaj tapalı
Santrifüj Pompa Arabaları

Tek bir pompayı tesisinizde birden fazla yerde mi kullanmak istiyorsunuz? Fabrikanın farklı yerlerine dağılmış teknolojik süreçleriniz mi var? Mobil çözümler sunuyoruz, çoğu Tapflo pompasına uyarlanmıştır. Pompanın serbest taşıma imkanı sayesinde cihazın kullanımı neredeyse sınırsızdır.

Pompa arabaları birkaç boyutta ve hijyenik ve endüstriyel versiyonlarda mevcuttur:

Özellikler ve Faydalar:

  • endüstriyel veya hijyenik tasarım,
  • kullanılan pompaya uyarlanmış 3 boyut,
  • kompakt ve dayanıklı paslanmaz çelik yapı,
  • ATEX bölgesi tasarımı.

Daha fazla bilgi edinmek ister misiniz? Tapflo pompa arabası ürün sayfasına göz atın.

Tapflo endüstriyel santrifüj pompalar için araba - S boyutu
Alternatif santrifüj pompalar
Endüstriyel Yüksek Verimli Santrifüj Pompalar | CTX I serisi

Kimya, petrokimya ve makine üretim endüstrileri dahil olmak üzere endüstriyel uygulamalar için tasarlanmıştır.

EN 1092-1 tip 11, ANSI 150 Lbs. flanşlı bağlantılar ve FDA ve EC 1935 onaylı mekanik salmastralar ve elastomerler ile donatılmıştır. Standart olarak ıslanan parçalar ve dış yüzeyler Ra<3.2 μm'ye kadar cam kumlama ile işlenir. Daha fazla bilgi edinmek ister misiniz? CTX I endüstriyel santrifüj pompalar ürün sayfasına göz atın.

Pompy wirowe przemysłowe Tapflo CTX I
Hijyenik Santrifüj Pompalar | CTH serisi

Gıda, süt ürünleri, kimya ve ilaç endüstrileri dahil olmak üzere hijyenik uygulamalar için tasarlanmıştır.

Standart olarak DIN 11851’e göre hijyenik bağlantılar ve FDA ve EC 1935 onaylı mekanik salmastralar ve elastomerler ile donatılmıştır. Islanan parçalar standart olarak Ra <0.8 μm'ye (talep üzerine Ra <0.5 μm) kadar elektro-cilalanır ve dış yüzeyler Ra <3.2 μm'ye kadar cam kumlama ile işlenir. Daha fazla bilgi edinmek ister misiniz? CTH hijyenik santrifüj pompalar ürün sayfasına göz atın.

Higieniczne pompy wirowe Tapflo CTH z higieniczną osłoną i regulowanymi stopami
Kendinden Emişli Santrifüj Pompalar | CTS I serisi

Sayesinde

Daha fazla bilgi edinmek ister misiniz? CTS I kendinden emişli santrifüj pompalar ürün sayfasına göz atın.

Samozasysające przemysłowe pompy wirowe Tapflo CTS I
Dikey Santrifüj Pompalar | CTV serisi

Sayesinde

Daha fazla bilgi edinmek ister misiniz? CTV dikey santrifüj pompalar ürün sayfasına göz atın.

Plastik Santrifüj Pompalar | CTP serisi ve CTM

Sayesinde

Daha fazla bilgi edinmek ister misiniz? CTP plastik santrifüj pompalar ürün sayfasına ve CTM manyetik tahrikli plastik santrifüj pompalar ürün sayfasına göz atın.

  • Teknik veri

  • Tipik uygulamalar

  • Çalışma prensibi

  • İnşaat

  • Aksesuarlar ve özel sürümler

  • Alternatif santrifüj pompalar

Pompa kapasitesi: 74 m3/sa (1200 l/dak)
Maks. deşarj basıncı: 10 bar
Katı parçacıkların maks. boyutu:
6 mm
Sıcaklık: 90 °C (çıplak şaftlı versiyon için 180 °C)
Viskozite: 200 mPa·s
Gövde malzemesi: AISI316L paslanmaz çelik, Ra<1.6 μm'ye kadar cam kumlama
Çark malzemesi: AISI316L paslanmaz çelik, elektro cilalı
Mekanik salmastra: tekli: seramik/grafit (standart) veya SiC/SiC veya SiC/Grafit
O-ringler: EPDM, FKM, FFKM, FEP/silikon veya NBR
Elektrik motoru: IP55, IEC flanş B3/B14 (çıplak şaftlı versiyon için B3) – ATEX sertifikalı Eex e veya Eex d ile mevcuttur
Mevcut boyutlar ve motorlar:
Model Motor gücü
KW
IEC motor boyutu
CTI AA-03 0.37 71
CTI AA-05 0.55 71
CTI BB-07 0.75 80
CTI CC-15 1.5 90
CTI CC-22 2.2 90
CTI CE-22 2.2 90
CTI DD-40 4.0 112
CTI DF-40 4.0 112
CTI DF-60*** 6.0 112
CTI DG-60*** 6.0 112
CTI EF-55 5.5 132
CTI EG-55 5.5 132
CTI EF-75 7.5 132
CTI EG-75 7.5 132
CTI AA-024 0.25 71
CTI BB-054 0.55 80
CTI CC-114 1.1 90
CTI CE-114 1.1 90
CTI DD-224 2.2 100
CTI DF-224 2.2 100
CTI DG-224 2.2 100

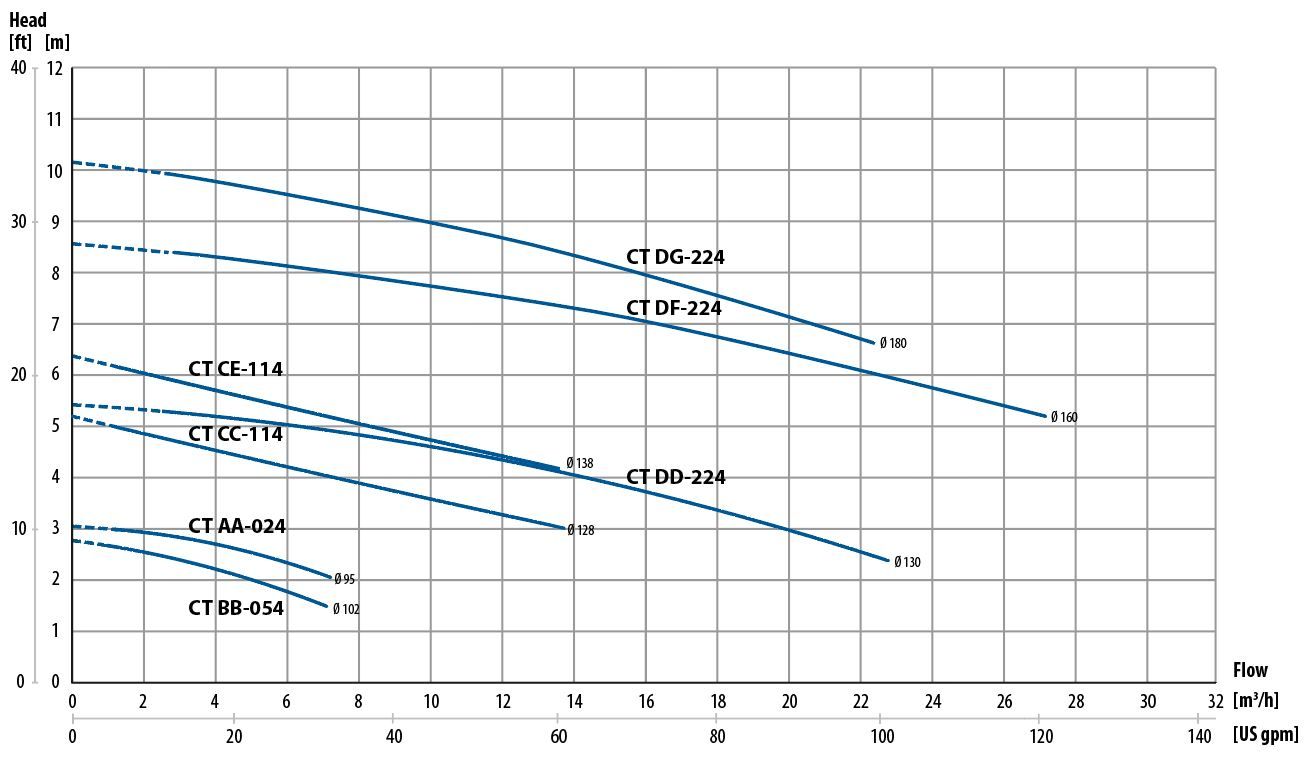

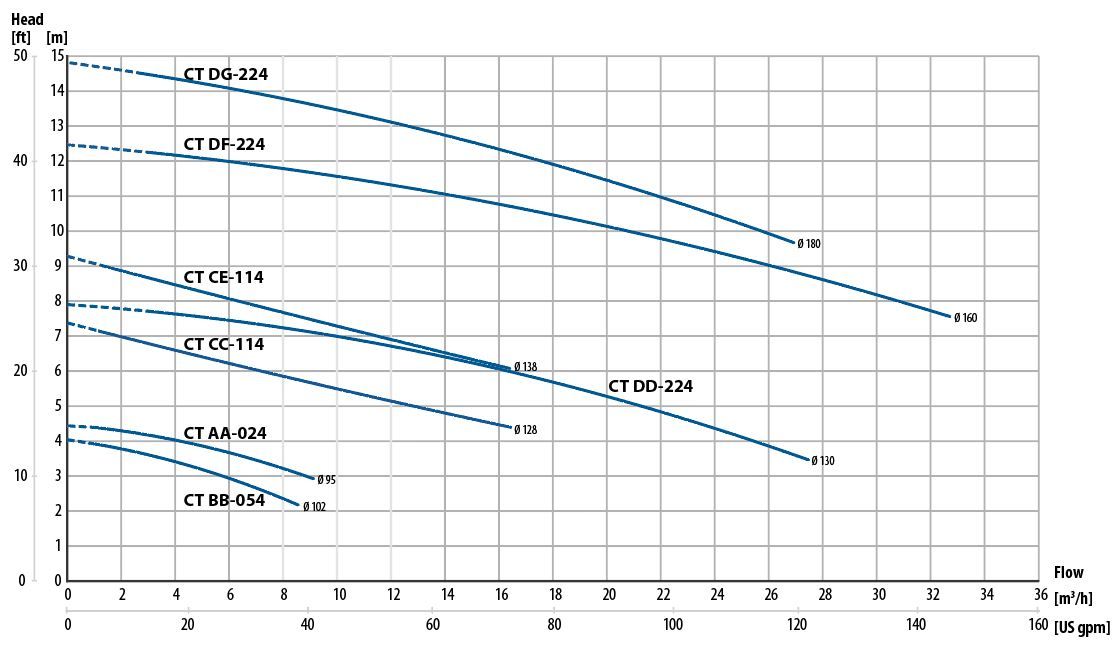

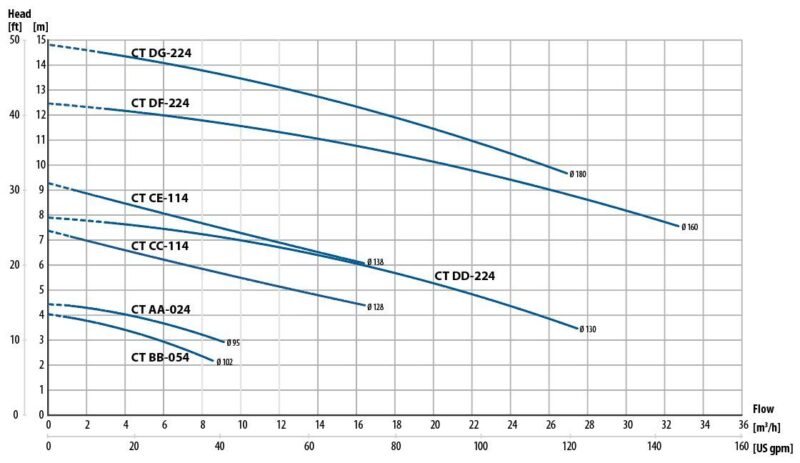

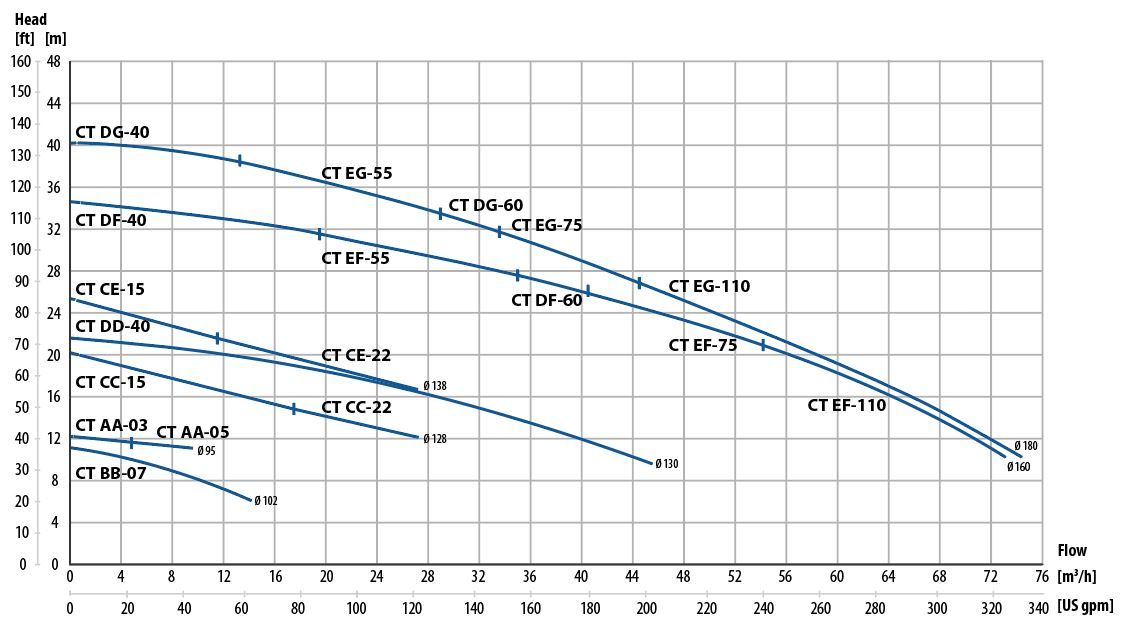

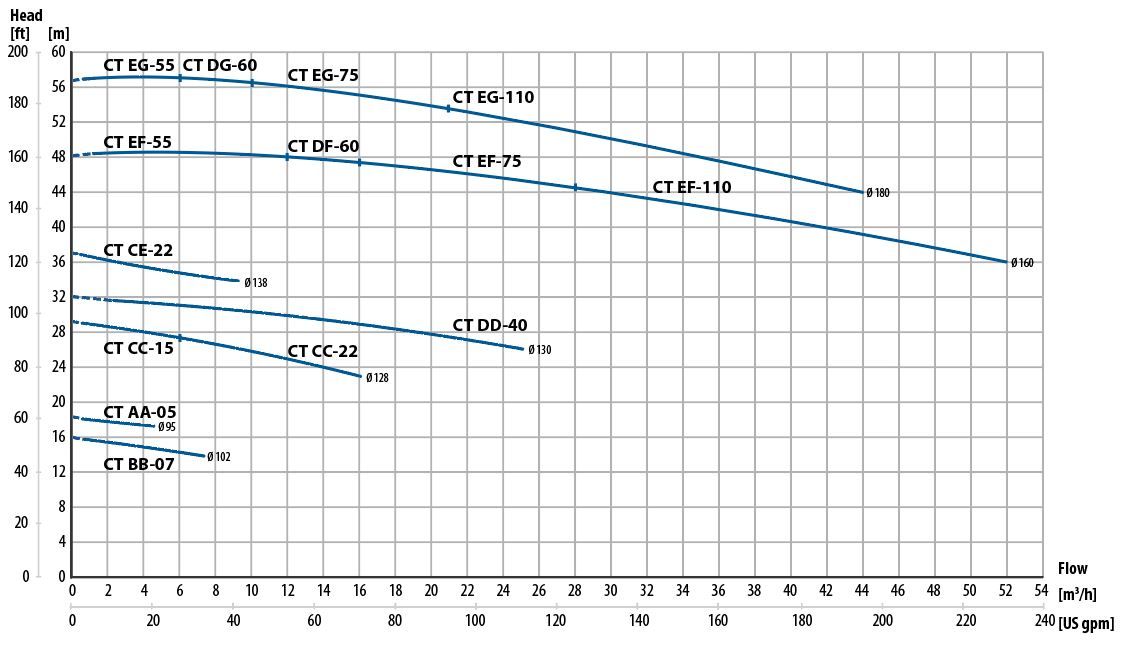

Performans eğrileri

Bakım videoları - CTI santrifüj pompaların montajı ve demontajı
