Cipriani Harrison hijyenik çekvalfleri, geri akışı önlemek için proses tesislerinde kullanılmak üzere tasarlanmıştır. AISI 316L paslanmaz çelikten üretilmiş olup, en yüksek hijyen standartlarını gerektiren uygulamalar için mükemmel bir çözümdür.

CHV hijyenik çekvalfi, sıkı hijyen kriterleri göz önünde bulundurularak tasarlanmıştır ve uygulamaya uygun çeşitli versiyonlarda mevcuttur. Ayrıca geniş bir bağlantı yelpazesi ile de mevcuttur: vidalı, kaynaklı veya kelepçeli.

Tapflo sıhhi çekvalfleri, ilaç, gıda, süt ürünleri, şarap, bira, kozmetik, kimya ve diğer endüstrilerde yaygın olarak kullanılmaktadır.

Tipik uygulamalar: ilaç, gıda, süt ürünleri, şarap, bira, içecek, kozmetik, kimya endüstrileri vb.

Cipriani Harrison hijyenik çekvalfleri, geri akışı önlemek için proses tesislerinde kullanılmak üzere tasarlanmıştır. AISI 316L paslanmaz çelikten üretilmiş olup, en yüksek hijyen standartlarını gerektiren uygulamalar için mükemmel bir çözümdür.

CHV hijyenik çekvalfi, sıkı hijyen kriterleri göz önünde bulundurularak tasarlanmıştır ve uygulamaya uygun çeşitli versiyonlarda mevcuttur. Ayrıca geniş bir bağlantı yelpazesi ile de mevcuttur: vidalı, kaynaklı veya kelepçeli.

Tapflo sıhhi çekvalfleri, ilaç, gıda, süt ürünleri, şarap, bira, kozmetik, kimya ve diğer endüstrilerde yaygın olarak kullanılmaktadır.

Tipik uygulamalar: ilaç, gıda, süt ürünleri, şarap, bira, içecek, kozmetik, kimya endüstrileri vb.

Teknik veri
Maks. boşaltma basıncı: 10 bar
Sıcaklık aralığı: 135 °C’ye kadar
Mevcut boyutlar: DN15, DN25, DN40 DN50, DN65, DN80, DN100
Mevcut bağlantılar: hijyenik kelepçe, alın kaynağı, I-Line veya istek üzerine diğerleri
Pompa malzemeleri: Ortamla temas eden çelik bileşenler: AISI 316L veya AISI 304L
Contalar (FDA uyumlu):
Valf yuvası:
PTFE, Silikon
O-ring: PTFE, Silikon
İsteğe bağlı: Viton veya EPDM
Çalışma prensibi

Hijyenik bir çek valf, tek yönlü valf olarak da bilinir, valf tapası altındaki basınç, valf tapası üstündeki basıncı aştığında açılır. Açılma yay kuvveti veya kendi ağırlığı ile sağlanır.

Çekvalf çeşitleri

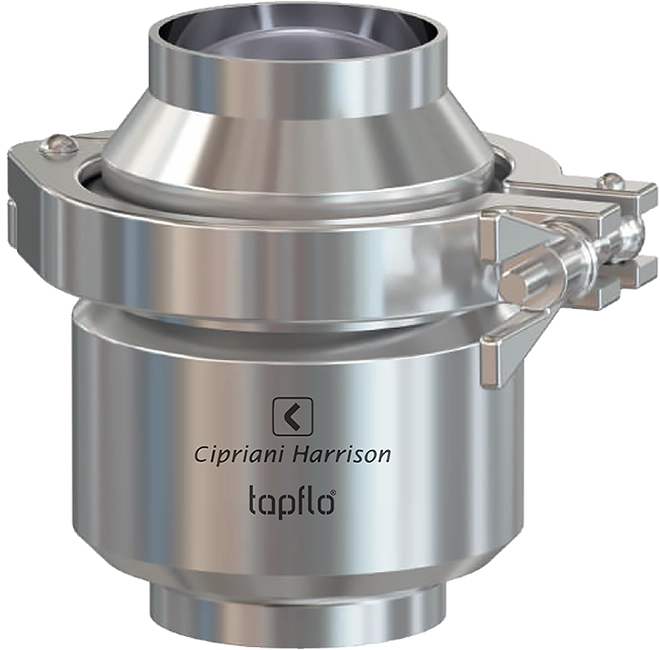

Hijyenik çek valfler Cipriani Harrison seri 64

Hijyenik çekvalfler, seri 64

CHV çekvalfler, seri 64, dövme malzemeden yapılmıştır. Valf gövdesi, standart bir kelepçe ile birbirine bağlanmış ve standart bir conta ile sızdırmaz hale getirilmiş iki parçadan oluşur.

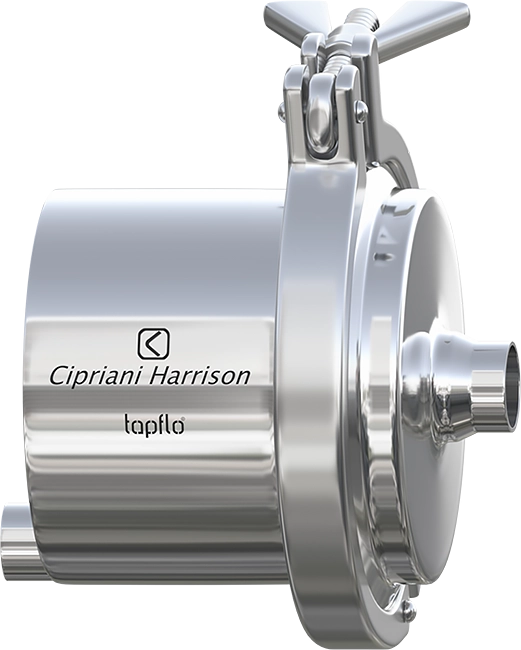

Hijyenik çekvalfler Cipriani Harrison 65 serisi

Hijyenik çekvalfler, seri 65

CHV çekvalfler, seri 65, sıkı hijyenik gereksinimleri karşılamak üzere tasarlanmıştır. Yüksek kaliteli dövme malzemeden yapılmıştır. Bu valfler kendi ağırlığı prensibiyle çalışır ve yay içermez, bu da onları düşük basınçlı sistemlerde kullanıma uygun hale getirir. Seri 65 çekvalf, yatay montaj için tasarlanmıştır.

İnşaat

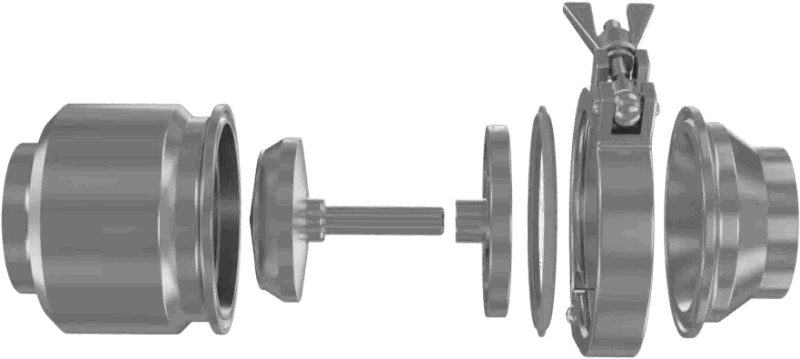

Çekvalf tasarımı CHV

Hijyenik çek valf, pürüzsüz, gözeneksiz bir yüzey sağlayan, daha fazla boyutsal stabilite için hassas bir şekilde işlenmiş yüksek kaliteli dövme çelikten yapılmıştır.

Tüm oturma yüzeyleri ve contalar FDA onaylı malzemelerden yapılmıştır.

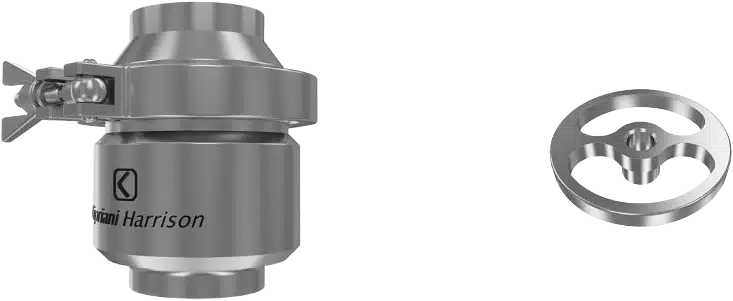

Avantajlar çek valfler CHV

  • Alt valf gövdesinin kendi kendine boşalan tasarımı, ürün kalıntısı birikmesini ve ürünün yıkanmasını önler.
  • Kapakçığın özel tasarımı, su darbesine karşı direnç sağlar, akış direncini en aza indirir ve valf kapakçığını yönlendirerek daha iyi tekrarlanabilirlik sağlar.

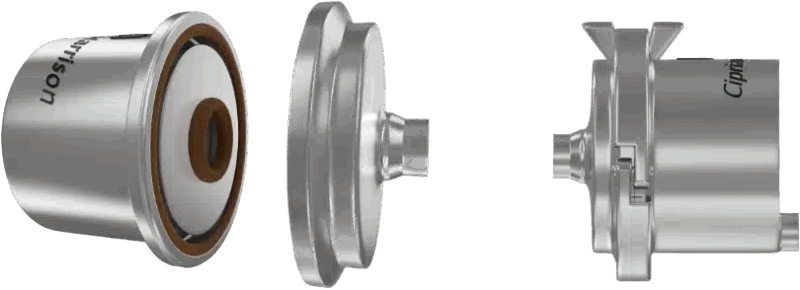

Avantajlar çek valfler CHV

  • Seri 65 çek valfler, ürün boru hattının düşük basınca sahip olduğu ancak tek yönlü akış gerektiren düşük basınçlı uygulamalar için tasarlanmıştır.
  • Seri 65 valfi yatay montaj için tasarlanmıştır. Valf gövdesi, kalıntı birikmesini ve boru hattından ürün akışını önleyecek şekilde tasarlanmış ve hassas bir şekilde işlenmiştir.

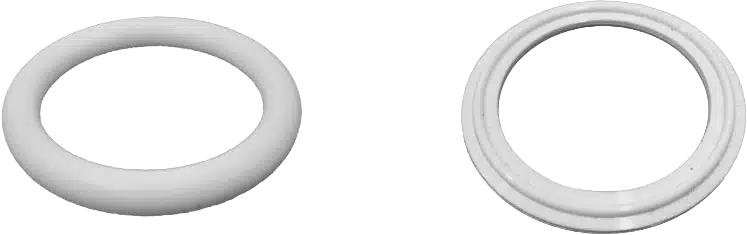

Seals check valves CHV

FDA contaları:

  • Contaların hizmet ömrünü uzatan, farklı termal koşullara ve kimyasal dirence göre uyarlanmış çeşitli sızdırmazlık seçenekleri mevcuttur.
  • Daha agresif ortamlara uygun özel bir PTFE conta da sunuyoruz.

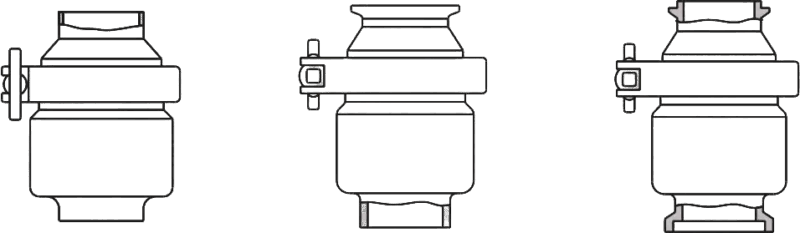

Çekvalf bağlantıları CHV

Bağlantılar ve standartlar

  • Tapflo çek valfleri, kaynaklı bağlantılar, hijyenik kelepçe bağlantıları, union veya dişli bağlantılar, I-Line bağlantıları veya flanş bağlantıları gibi çok çeşitli bağlantılarla mevcuttur.
  • Bu valfler, ISO, DIN, RJT, IDF vb. gibi çeşitli uluslararası standartlarda mevcuttur.
