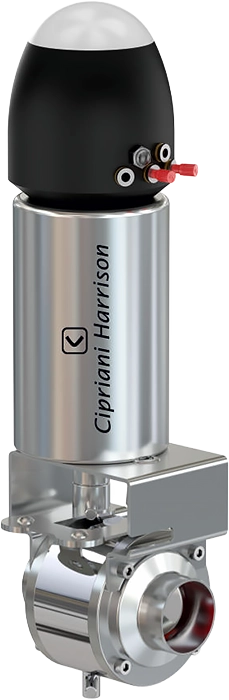

Hijyenik kelebek karışım geçirmez valf

Hijyenik kelebek karışım geçirmez valf

TEKLİF İSTEMİ +46 303 63390

Cipriani Harrison hijyenik karışım geçirmez kelebek vanaları, birbirine uyumsuz iki akışkanı güvenli bir şekilde ayırmak için kullanılır. Birbirine uyumsuz akışkanları iki ayrı conta kullanarak ayıran iki adet piston ile donatılmıştır.

Hijyenik karışım geçirmez kelebek vana, çeşitli uç bağlantıları, farklı standartlarda mevcuttur ve manuel veya pnömatik olarak çalıştırılabilir. AISI 316L paslanmaz çelikten yapılmış olup, yüksek korozyon direnci ve en yüksek hijyen standardına sahiptir. Dişli, kaynaklı veya kelepçeli olmak üzere geniş bir bağlantı yelpazesi ile mevcuttur.

Tipik uygulamalar: ilaç, gıda, süt ürünleri, şarap, bira, içecek, kozmetik, kimya endüstrileri vb.

Cipriani Harrison hijyenik karışım geçirmez kelebek vanaları, birbirine uyumsuz iki akışkanı güvenli bir şekilde ayırmak için kullanılır. Birbirine uyumsuz akışkanları iki ayrı conta kullanarak ayıran iki adet piston ile donatılmıştır.

Hijyenik karışım geçirmez kelebek vana, çeşitli uç bağlantıları, farklı standartlarda mevcuttur ve manuel veya pnömatik olarak çalıştırılabilir. AISI 316L paslanmaz çelikten yapılmış olup, yüksek korozyon direnci ve en yüksek hijyen standardına sahiptir. Dişli, kaynaklı veya kelepçeli olmak üzere geniş bir bağlantı yelpazesi ile mevcuttur.

Tipik uygulamalar: ilaç, gıda, süt ürünleri, şarap, bira, içecek, kozmetik, kimya endüstrileri vb.

Teknik veri
Maks. boşaltma basıncı: 10 bar
Pnömatik aktüatör besleme basıncı: 5-8 bar
Mevcut boyutlar: DN15, DN25, DN40 DN50, DN65, DN80, DN100
Mevcut bağlantılar: hijyenik kelepçe, alın kaynağı, I-Line, dişli bağlantı, ara flanş veya talep üzerine diğerleri
Kontrol tipleri: el kolu, 2 konumlu, çok konumlu, mikrometrik, pnömatik aktüatör (NO veya NZ), indüktif valf ve yakınlık anahtarı
Pompa malzemeleri: Ortamla temas eden çelik parçalar: AISI 316L veya AISI 304L
Contalar (FDA uyumlu):
Standart: Silikon
İsteğe bağlı: Viton, EPDM, BUNA, PTFE (talep üzerine USP Sınıf VI malzeme mevcuttur)
Çalışma prensibi

Hijyenik karışım önleyici kelebek vana, uyumsuz ortamları iki ayrı conta kullanarak ayıran iki tapa ile donatılmıştır. Yaylı bir vanaya sahip ayrı bir havalandırma odası bulunur.

Vana kapalıyken, yani iki ortam ayrıldığında, bağlantı sayesinde havalandırma vanası açık kalır.

Bir sızıntı durumunda, ortam havalandırma odasından kaçar. Vana açıldığında ve iki ortama karışmasına veya karşı bağlantıya akmasına izin verildiğinde, havalandırma odası vanası kapalı kalır.

İnşaat

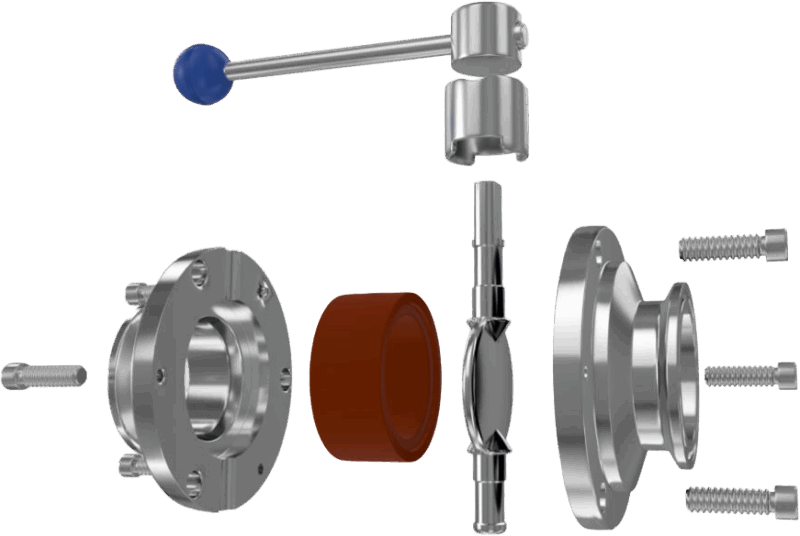

Kelebek vana tasarımı CHV

Cipriani Harrison hijyenik kelebek vanaları dövme işlemi kullanılarak üretilmektedir.

  • Tapflo hijyenik kelebek vanalarının diski, mükemmel tane yapısını sağlayan dövme işlemiyle üretilir.
  • Vanalar, Ra<0.8 µm pürüzlülüğe kadar işlenir ve parlatılır. Bu, sağlam ve daha güvenilir tasarıma katkıda bulunur.

Contalar:

  • Çeşitli sızdırmazlık seçenekleri, farklı termal koşullara ve kimyasal dirence göre uyarlanmış olup, contaların hizmet ömrünü uzatır.
  • Daha agresif ortamlara özel olarak tasarlanmış özel bir PTFE conta da sunuyoruz.

Kelebek vanalar için tutamaklar CHV

Mevcut Kolları:

Cipriani Harrison hijyenik kelebek vanaları, müşteri ihtiyaçlarına ve uygulama gereksinimlerine bağlı olarak çeşitli kol seçenekleriyle mevcuttur.

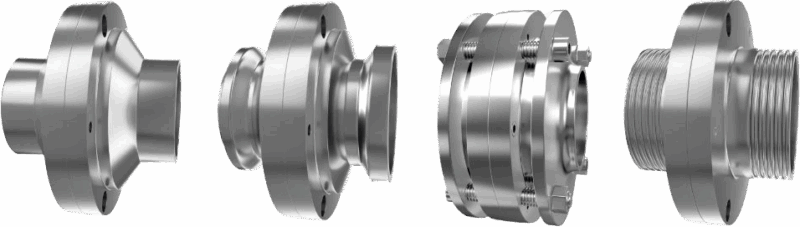

Kelebek vana bağlantıları CHV

Bağlantılar ve standartlar

  • Tapflo sürgülü vanalar, kaynaklı bağlantılar, hijyenik kelepçe bağlantıları, union veya dişli bağlantılar, I-Line bağlantıları veya flanş bağlantıları gibi çok çeşitli bağlantı seçenekleriyle mevcuttur.
  • Bu vanalar, ISO, DIN, RJT, IDF vb. gibi çeşitli uluslararası standartlarda mevcuttur.
İletişim

Fitting ball valves CHV

  • Hijyenik mixproof flap vanalar çeşitli geri bildirim seçenekleriyle mevcuttur.
  • Standart açık/kapalı sensörü, doğrudan 24 V DC giriş/çıkışları, gelişmiş AS-i protokolü vb. mevcuttur.
  • Talep üzerine başka seçenekler de mevcuttur – daha fazla bilgi için lütfen Tapflo uzmanlarıyla iletişime geçin.
