Offene Laufrad-Kreiselpumpen – RE-Serie

Offene Laufrad-Kreiselpumpen – RE-Serie

Die RE Pumpen von Salvatore Robuschi sind mehrkanalige Kreiselpumpen mit einem offenen Laufrad. Sie fördern Feststoffaufschlämmungen, hochviskose Flüssigkeiten, geringe NPSHa-Werte und hohe Wirkungsgrade unter schwierigen Bedingungen – diese Pumpen garantieren hervorragende Saugleistung auch bei gelösten Gasen und Luft. Alle Pumpen dieser Baureihe verfügen über ein einziges Dichtunggehäuse für alle Dichtungsarten (einfach, tandem, cartridge, „back to back“ oder Packung, gemäß API 682) und Lager, die nach ISO 5199 ausgelegt sind.

Die Kreiselpumpen der RE-Baureihe können für leicht verschmutzte Flüssigkeiten in Kläranlagen, Düngemittel, viskose Flüssigkeiten in der Lebensmittel- oder chemischen Industrie, allgemeine Industrie, Zucker, Papier, Stahl, in Raffinerien und Kraftwerken eingesetzt werden.

Max. Kapazität: 500 m³/h
Förderhöhe: 50 Meter
Max. Temperatur: 220 °C
Pumpenmaterialien: Edelstahl 316, Gusseisen
Zertifizierungen: ATEX

Hoher hydraulischer Wirkungsgrad, niedriger NPSH
Offenes Mehrkanalrad – Pumpen von Flüssigkeiten mit Feststoffen
Hohe Beständigkeit gegen Verunreinigungen, kein Verstopfen
Modularität und einfache Wartung
Max. Förderdruck: 10 bar
Verfügbar in Monoblock-, Flansch- oder mit Verlängerungswellen-Ausführung.
Lager nach ISO 5199

BROSCHÜRE

Technische Spezifikationen

Pumpenleistung:	bis zu 500 m³/h
Förderhöhe:	bis zu 50 m
Maximaler Arbeitsdruck:	10 bar
Temperatur:	bis zu 220 °C – je nach Fördermedium
Auslassstutzen:	von DN 80 bis DN 125
Laufradtyp:	offener Kanal
Pumpenmaterialien:	Edelstahl AISI 316, GJL250 Gusseisen Optional: Superduplex, AISI 904L

Typische Anwendungen

Branche	Anwendungsbeispiel
Lebensmittel- und Zuckerindustrie	Klebrige und viskose Flüssigkeiten
Abwasserbehandlung	Abwasserschlämme mit Feststoffpartikeln
Papierindustrie	Zellstofftransport bis 8%
Chemische Industrie	Leicht kontaminierte Medien

Produktmerkmale

Salvatore Robuschi RE sind Mehrkanal-Kreiselpumpen mit offenem Laufrad, ausgestattet mit Lagern gemäß EN ISO 5199.
Das Fördern von Feststoffsuspensionen, hochviskosen Flüssigkeiten, niedrige NPSH-Werte und hoher Wirkungsgrad sind die Hauptmerkmale dieser Baureihe, die auch unter kritischen Bedingungen hervorragende Leistungen erbringen kann. Diese Serie garantiert zudem eine exzellente Performance selbst bei Flüssigkeiten mit hohem Gehalt an gelösten Gasen und Luft. Die Schaufelgeometrie wurde speziell entwickelt, um die interne Strömungsgeschwindigkeit des Laufrads zu optimieren und die Pumpenleistung auch bei viskosen Flüssigkeiten und beim Feststofftransport zu verbessern.

Die RE-Kreiselpumpen verfügen über eine modulare Konstruktion, die eine Reduzierung der Ersatzteil- und Lagerhaltungskosten ermöglicht. Sie sind gemäß ISO 2858/5199 konstruiert und somit mit anderen nach diesen Standards gefertigten Maschinen austauschbar. Alle Vortex-Serien von Salvatore Robuschi besitzen ein einheitliches Dichtungsgehäuse für alle Dichtungsarten – sie können mit einfachen, Tandem-, Cartridge-, Back-to-Back- oder Stopfbuchsendichtungen ausgestattet werden. Zudem können die Dichtungen mit einem PLAN gemäß API 682 (z. B. PLAN 11, PLAN 52, PLAN 53, PLAN 54) ausgerüstet werden.

Modularität und einfache Wartung – 3 Gruppen von Lagergehäusen und Wellen, die **10 verschiedene Pumpengrößen** abdecken. Übergroße Sockel sorgen für hohe Stabilität, und das Design mit einem Montageflansch vermeidet Probleme im Zusammenhang mit Pumpen- und Motorfehlausrichtung.
Einheitliches Lagergehäuse – Das gleiche Lagergehäuse kann für Pumpen mit geschlossenen, offenen, Kanal- und Vortex-Laufrädern verwendet werden. Design gemäß EN 25199, das eine Wellenablenkung von < 0,05 mm und eine Mindestbetriebsdauer von 18.000 Stunden gewährleistet, und ist auch so konzipiert, dass axiale und radiale Lasten ausgeglichen und die Betriebstemperatur reduziert werden.
Leistung – offene Mehrkanal-Laufräder, hergestellt im Feingussverfahren, für **hohe hydraulische Wirkungsgrade** und **geringe NPSH-Werte**.

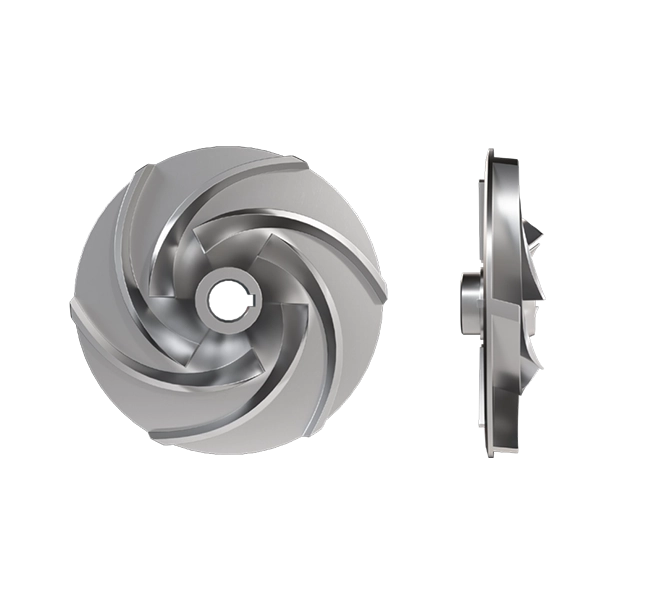

Offenes Mehrkanal-Laufrad – Die Strömungsgeschwindigkeiten am Einlass und Auslass des Mehrkanal-Laufrads sind im Vergleich zu einem herkömmlichen Laufrad sehr gering, und der Wirkungsgrad liegt nahe dem von geschlossenen Laufrädern. Geringe Geschwindigkeit bedeutet auch geringe Reibungsverluste sowohl auf der Saugseite als auch beim Durchschneiden der Flüssigkeit durch die Schaufeln, geringen NPSH und höheren Wirkungsgrad beim Fördern viskoser Flüssigkeiten. Mehrkanal-Laufräder eignen sich auch für die Förderung von Flüssigkeiten, die Feststoffe enthalten, kontaminierte Flüssigkeiten, Pürees, Konzentrate usw. Dank dieser Eigenschaften können diese Pumpen in vielen verschiedenen Anwendungen eingesetzt werden und eignen sich für viele verschiedene Installationen.
Flexibilität – **12 verschiedene Dichtungssysteme** können in einem Gehäusedeckel installiert werden.
Breites Anwendungsspektrum – Förderung von leicht kontaminierten Flüssigkeiten in Kläranlagen, Maische bis 8 %, Zuckerindustrie, Düngemittel, viskose Flüssigkeiten in Verdampfern der Lebensmittel- oder chemischen Industrie, Raffinerien, allgemeine industrielle Dienstleistungen, Lebensmittelindustrie, Meerwasserentsalzungsanlagen, Kraftwerke, Stahlindustrie.

Funktionsprinzip

Die beiden Hauptbestandteile einer Kreiselpumpe sind das Laufrad mit Schaufeln (Laufrad) und das Pumpengehäuse (Gehäuse). Bei der gebräuchlichsten Bauart – der Kreiselpumpe mit Spiralgehäuse – strömt die Flüssigkeit nahe der Mitte des sich schnell drehenden Laufrads in die Pumpe ein. Die Flüssigkeit auf der Saugseite bewegt sich entlang der Laufradachse und wird durch die von den Schaufeln erzeugte Zentrifugalkraft radial in die Kammer des Gehäuses geschleudert. Das Gehäuse erweitert sich allmählich spiralförmig zur Auslassdüse hin, wodurch sich die Geschwindigkeit der Flüssigkeit verringert und somit der Druck erhöht (Diffusorwirkung). Gleichzeitig sinkt durch die radiale Schleuderung der Flüssigkeit durch das Laufrad aufgrund der Zentrifugalkraft der Druck in der Mitte des Laufrads, was die Wirkung des Ansaugens von Flüssigkeit in die Pumpe verstärkt und so einen kontinuierlichen Flüssigkeitstransport ermöglicht.

Das Laufrad einer Kreiselpumpe wird über eine Welle von einem Motor (meist elektrisch) angetrieben. Der Pumpenkopf bildet zusammen mit der Kupplung und dem Motor die Pumpeneinheit. Bei Kreiselpumpen werden keine Zahnräder verwendet, und die Drehzahl des Motors wird direkt übertragen. Am häufigsten werden Zwei- und Vierpolmotoren verwendet (Drehzahlen von ca. 2900 bzw. 1450 U/min) und seltener Sechs- und Achtpolmotoren (ca. 900 bzw. 700 U/min).

Ein sehr wichtiges Element der Pumpe ist die Dichtung an der Stelle, an der die Antriebswelle in das Gehäuse eintritt. Diese Dichtung soll verhindern, dass die geförderte Flüssigkeit aus der Pumpe austritt, den Druck im Inneren der Pumpe aufrechterhalten und das Eindringen von Luft in die Pumpe verhindern. Unter den Dichtungen für Kreiselpumpen können wir Stopfbuchspackungen, Gleitringdichtungen (einfach und doppelt) unterscheiden. Wir unterscheiden auch eine spezielle Art von Pumpe – leckagefreie (hermetische) Pumpen.

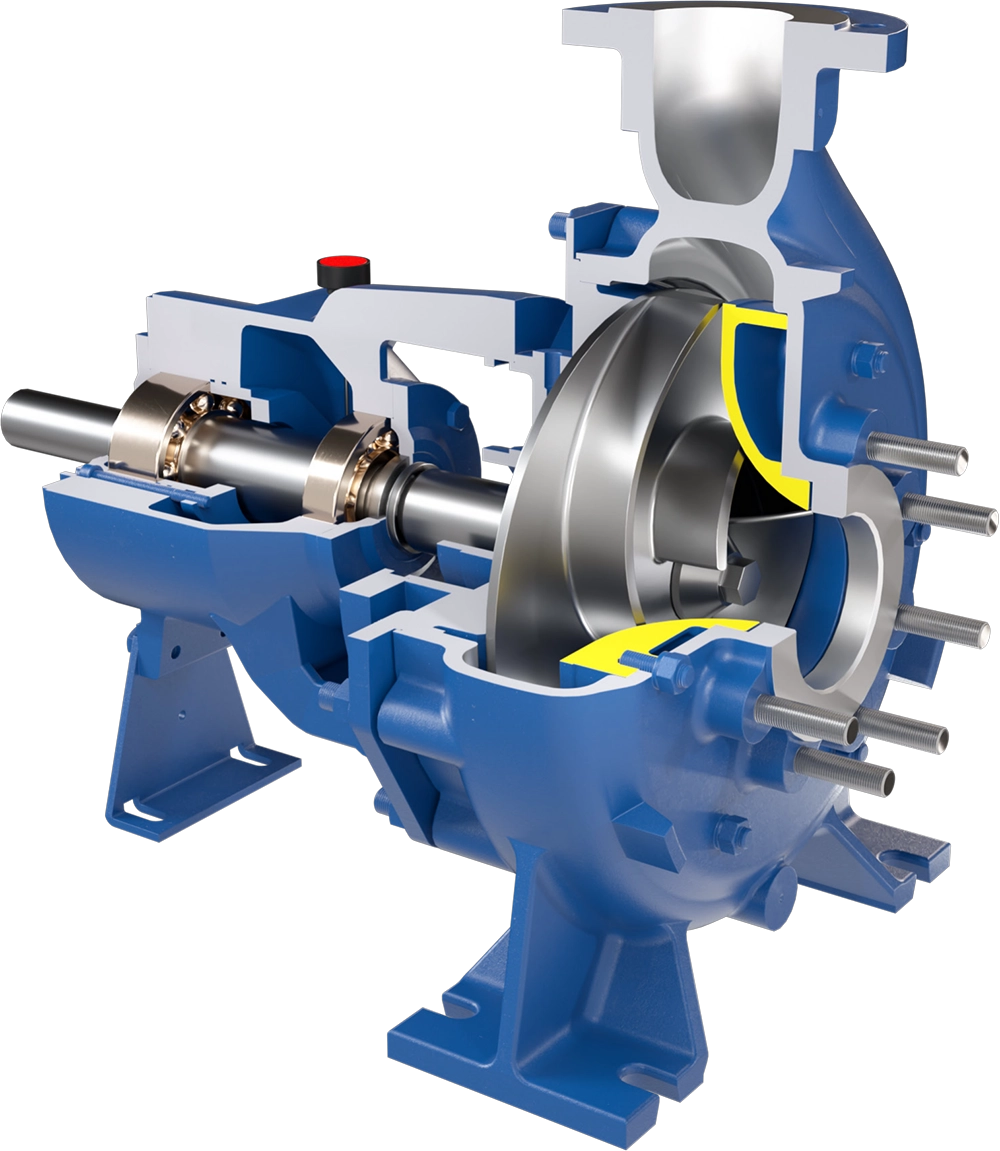

Bau

1. Verstärktes Lager (ISO5199)
Das Lagergehäuse ist nach EN ISO 5199 standardisiert und garantiert eine Wellenablenkung von < 0,05 mm und mindestens 18.000 Betriebsstunden. Es ist so konzipiert, dass axiale und radiale Drücke optimiert und die Betriebstemperatur drastisch reduziert werden. Alle Lagergehäuse sind für die Verwendung einer verstärkten „HD“-Lagerversion ausgelegt, die bis zu 100.000 Betriebsstunden laufen kann. Das „HD“-Lager ist eine Kombination aus einem Schrägkugellager und einem Zylinderrollenlager.

2. Ein Gehäuse, 12 Dichtungssysteme
Für jede Pumpengröße kann ein einziges Gehäuse jeden Typ, jede Marke und jede Dichtungsauswahl aufnehmen. Die Abmessungen der Dichtungskammer wurden so konzipiert, dass eine effektive und korrekte Flüssigkeitszirkulation gewährleistet ist. Durch den Austausch weniger Komponenten kann die Dichtungsanordnung leicht modifiziert werden, wodurch die Pumpe für neue Anlagen- oder Prozessanforderungen bereit ist und der Ersatzteilbestand reduziert wird.

3. Ein Gehäuse, zwei Laufräder
Jede Pumpengröße kann ein einzigartiges Gehäuse verwenden, das sowohl für geschlossene (mit einem Verschleißring ausgestattete) als auch für offene Laufräder (mit einer austauschbaren Verschleißplatte) gilt. Diese Vielseitigkeit ermöglicht den einfachen Einsatz der Pumpe in neuen Installationen und Prozessen.

4. Verschleißplatte und Einstellung
Die austauschbare Verschleißplatte garantiert eine lange Lebensdauer der Pumpe und reduziert die Wartungskosten. Zusätzlich ist das Lagergehäuse mit einer axialen Spielverstellung ausgestattet, die von der Antriebsseite aus leicht zugänglich ist.

Design-Versionen

REM	REL	REB
Monoblock-Ausführung mit Standard-B5-Elektromotor.	Ausführung mit unabhängiger Lagerung in Ölbad und Befestigungsflansch zur Kopplung mit einem Flanschmotor. Diese Ausführung ist für Motoren bis Größe IEC 160 verfügbar.	Wellenausführung: Pumpe mit unabhängigen, mit Öl oder Fett geschmierten Lagern, Kupplung (kurz oder Spacer), Sockel und Motor.

Arten von Siegeln

Eine zylindrische Kammer, die nach EN-12756 gebaut ist, kann mit jeder Art von Gleitringdichtung ausgestattet werden.

	Einfache Gleitringdichtung Die beliebtesten Gleitringdichtungen für den Einsatz mit unbelasteten Flüssigkeiten (ohne Feststoffe). Die gepumpte Flüssigkeit schmiert die Dichtfläche und leitet Wärme ab.
	Doppelte Rückwärts-Gleitringdichtung Eine doppelte Rückwärts-Gleitringdichtung ist eine Lösung mit einer unter Druck stehenden Kammer. Die externe Sperrflüssigkeit, die mit einem Druck von etwa 0,5 – 1 bar über dem Druck des Fördermediums zugeführt wird, trennt das Produkt von der Atmosphäre.
	Doppelte Tandem-Gleitringdichtung Diese Art von Dichtung hat zwei Paare von Gleitflächen, die in die gleiche Richtung zeigen. Die Verwendung dieser Dichtung ermöglicht eine schrittweise Druckreduzierung aus der Pumpenkammer oder die Verwendung eines Spülmediums und die Überwachung der Hauptgleitringdichtung des Produkts. Der externe Serviceflüssigkeitsbehälter dient zur Trennung des geförderten Produkts von der Atmosphäre.
	Kartuschen-Gleitringdichtung Eine Kartuschen-Gleitringdichtung ähnelt einer Standard-Gleitringdichtung, jedoch ist der stationäre Teil der Kartuschen-Gleitringdichtung im Gehäuse integriert und der rotierende Teil ist in einer mit einem O-Ring abgedichteten Hülse montiert. Das Gehäuse der Kartuschen-Gleitringdichtung ist ein Montageelement in der Pumpe, wodurch die Notwendigkeit eines Dichtungsdeckels entfällt.
	Packungsdichtung Eine Packungsdichtung ist ein spezielles Seil, das um die Welle gewickelt ist und den Raum zwischen Pumpenkörper und Antrieb trennt. Sie bietet keine 100%ige Dichtheit, da die Seile kontinuierlich geschmiert und gekühlt werden müssen.

Leistungskurven

Pumpenleistung:	bis zu 500 m³/h
Förderhöhe:	bis zu 50 m
Maximaler Arbeitsdruck:	10 bar
Temperatur:	bis zu 220 °C – je nach Fördermedium
Auslassstutzen:	von DN 80 bis DN 125
Laufradtyp:	offener Kanal
Pumpenmaterialien:	Edelstahl AISI 316, GJL250 Gusseisen Optional: Superduplex, AISI 904L

Modularität und einfache Wartung – 3 Gruppen von Lagergehäusen und Wellen, die **10 verschiedene Pumpengrößen** abdecken. Übergroße Sockel sorgen für hohe Stabilität, und das Design mit einem Montageflansch vermeidet Probleme im Zusammenhang mit Pumpen- und Motorfehlausrichtung.
Einheitliches Lagergehäuse – Das gleiche Lagergehäuse kann für Pumpen mit geschlossenen, offenen, Kanal- und Vortex-Laufrädern verwendet werden. Design gemäß EN 25199, das eine Wellenablenkung von < 0,05 mm und eine Mindestbetriebsdauer von 18.000 Stunden gewährleistet, und ist auch so konzipiert, dass axiale und radiale Lasten ausgeglichen und die Betriebstemperatur reduziert werden.
Leistung – offene Mehrkanal-Laufräder, hergestellt im Feingussverfahren, für **hohe hydraulische Wirkungsgrade** und **geringe NPSH-Werte**.
Offenes Mehrkanal-Laufrad – Die Strömungsgeschwindigkeiten am Einlass und Auslass des Mehrkanal-Laufrads sind im Vergleich zu einem herkömmlichen Laufrad sehr gering, und der Wirkungsgrad liegt nahe dem von geschlossenen Laufrädern. Geringe Geschwindigkeit bedeutet auch geringe Reibungsverluste sowohl auf der Saugseite als auch beim Durchschneiden der Flüssigkeit durch die Schaufeln, geringen NPSH und höheren Wirkungsgrad beim Fördern viskoser Flüssigkeiten. Mehrkanal-Laufräder eignen sich auch für die Förderung von Flüssigkeiten, die Feststoffe enthalten, kontaminierte Flüssigkeiten, Pürees, Konzentrate usw. Dank dieser Eigenschaften können diese Pumpen in vielen verschiedenen Anwendungen eingesetzt werden und eignen sich für viele verschiedene Installationen.
Flexibilität – **12 verschiedene Dichtungssysteme** können in einem Gehäusedeckel installiert werden.
Breites Anwendungsspektrum – Förderung von leicht kontaminierten Flüssigkeiten in Kläranlagen, Maische bis 8 %, Zuckerindustrie, Düngemittel, viskose Flüssigkeiten in Verdampfern der Lebensmittel- oder chemischen Industrie, Raffinerien, allgemeine industrielle Dienstleistungen, Lebensmittelindustrie, Meerwasserentsalzungsanlagen, Kraftwerke, Stahlindustrie.

Leistungskurven
