Zentrifugalpumpen mit Kanalrad – RB-Serie

Zentrifugalpumpen mit Kanalrad – RB-Serie

Salvatore Robuschi RB pumps are centrifugal pumps with a multi-channel impeller. They are characterized by low operating costs, a wide selection of sealing systems, the ability to pump under low NPSHa conditions, and an impeller with large free passage for solids and high abrasion resistance. All pumps in this series have one sealing housing for all types of seals (single, tandem, cartridge, “back to back” or packing, according to API 682) and bearings designed according to ISO 5199.

Salvatore Robuschi RB pumps can pump liquids with high density, viscosity, also with gas, air and solids content. They maintain high efficiency and low noise levels. They can be used in general industry, food, chemical, refinery, paper, sugar, metallurgical and other industries.

Max. Kapazität: 3200 m³/h
Max. Förderhöhe: 140 Meter
Max. Temperatur: 220 °C
Pumpenmaterialien: Edelstahl 316, Gusseisen
Zertifizierungen: ATEX

Hoher hydraulischer Wirkungsgrad, niedriger NPSH
Mehrkanaliges Laufrad – Pumpen von Flüssigkeiten mit Feststoffen
Förderung von heißen, dichten und viskosen Medien
Flexibilität – eine Abdeckung, 15 verschiedene Dichtungen
Modularität und einfache Wartung
Verfügbar in Monoblock-, Flansch- oder Wellenverlängerungsversionen.
Lager nach ISO 5199

BROSCHÜRE

Technische Spezifikationen

Pumpenleistung:	bis zu 3200 m³/h
Förderhöhe:	bis zu 70m
Maximaler Arbeitsdruck:	10 bar
Temperatur:	bis zu 220 °C – je nach Fördermedium
Auslassstutzen:	von DN 32 bis DN 300
Laufradtyp:	Kanalrad
Pumpenmaterialien:	Edelstahl AISI 316, GJL250 Gusseisen Optional: AISI 304, AISI 904, Duplex, Superduplex, Hastelloy B oder C)

Typische Anwendungen

Branche	Anwendungsbeispiel
Lebensmittelindustrie	Verdampfungsanlagen, Rohsaftförderung, Tomatensoße, Weinindustrie, Pasteurisierungsanlagen mit Wassertemperaturen bis 98°C.
Abwasserbehandlung	Verdampfung, Ultrafiltration, Zwangsbelüftung, Entsalzungsanlagen.
Chemische Industrie	Für Eindickungs-/Verdampfungsanlagen, viskose und flüssige Abfälle, Umwälzung, kritische Sauganwendungen, Biodiesel- und Bioethanolproduktionsanlagen.
Textil- und Lederindustrie	Für chemische Bäder mit Suspensionen und faserigen Flüssigkeiten.

Produktmerkmale

Die RB-Baureihe von Salvatore Robuschi umfasst Prozesskreiselpumpen mit Mehrkanallaufrad, das über eine spezielle Schaufelgeometrie verfügt, um niedrige NPSH-Werte und einen großen freien Kugeldurchgang zu erreichen. Diese Pumpenserie zeichnet sich durch modularen Aufbau, austauschbare Bauteile, eine große Auswahl an Dichtungssystemen, die Möglichkeit zum Fördern unter niedrigen NPSH-Bedingungen sowie durch ein Laufrad mit großem Feststoffdurchgang und hoher Abriebfestigkeit aus.

Die RB-Kreiselpumpen besitzen eine modulare Konstruktion, die es ermöglicht, Ersatzteil- und Lagerkosten zu reduzieren. Alle Kreiselpumpenserien von Salvatore Robuschi verfügen über ein gemeinsames Dichtungsgehäuse für alle Dichtungstypen – sie können mit einfachen, Tandem-, Cartridge-, „back to back“- oder Stopfbuchsen-Dichtungen ausgestattet werden. Die Dichtungen können zudem mit PLAN gemäß API 682 (z. B. PLAN 11, PLAN 52, PLAN 53, PLAN 54) ausgeführt werden.

Förderung von Feststoffen, Transport von hochviskosen Medien bei niedrigem NPSH, hohe Effizienz und niedriger Geräuschpegel – dies sind die Hauptmerkmale der RB-Mehrkanallaufräder, die es diesen Pumpen ermöglichen, auch unter kritischen Bedingungen hohe Leistungen zu erzielen. Der große Saugstutzen und die geringe Anzahl an Schaufeln verringern die Eintrittsgeschwindigkeit und gewährleisten sehr gute Saugcharakteristiken, selbst bei Gas- oder Lufteinschlüssen im Fördermedium. Die große Laufradbreite und die Schaufelform reduzieren die Strömungsgeschwindigkeit des Mediums im Pumpeninnenraum und verbessern die Effizienz beim Fördern viskoser Flüssigkeiten.

Das Mehrkanallaufrad ermöglicht zudem die Förderung von Feststoffen (nicht faserig) ohne Verstopfung und garantiert eine hohe Effizienz, vergleichbar mit der eines geschlossenen Laufrades – bei hochviskosen Flüssigkeiten sogar höher. Die RB-Serie wird in vielen verschiedenen Anwendungen eingesetzt und eignet sich für unterschiedlichste Anlagen.

Modularität und einfache Wartung – 4 Gruppen von Lagergehäusen und Wellen decken 15 verschiedene Pumpengrößen ab. Überdimensionierte Sockel sorgen für hohe Stabilität, und die Flanschkonstruktion vermeidet Probleme im Zusammenhang mit Fehlausrichtung von Pumpe und Motor.
Einheitliches Lagergehäuse – dasselbe Lagergehäuse kann für Pumpen mit geschlossenem, offenem, Kanal- und Vortexlaufrad verwendet werden. Die Konstruktion entspricht EN 5199 und gewährleistet eine Wellenabweichung < 0,05 mm sowie mindestens 18.000 Stunden Lagerlebensdauer. Zudem ist sie darauf ausgelegt, axiale und radiale Lasten auszugleichen und die Betriebstemperatur zu reduzieren.
Leistung – Mehrkanallaufräder, gefertigt im Feingussverfahren, sorgen für hohe hydraulische Wirkungsgrade und niedrige NPSH-Werte.

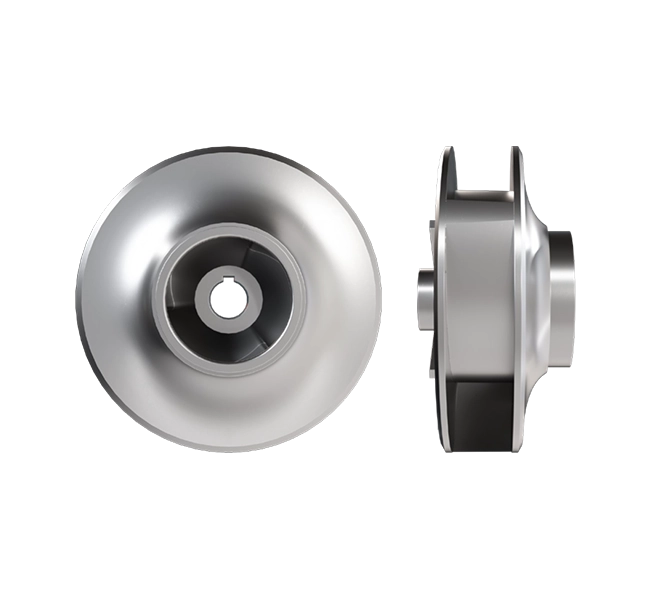

Mehrkanallaufrad – die Strömungsgeschwindigkeiten am Ein- und Austritt sind im Vergleich zu einem herkömmlichen Laufrad sehr niedrig, und der Wirkungsgrad liegt nahe dem eines geschlossenen Laufrads. Geringe Geschwindigkeit bedeutet auch niedrige Reibungsverluste, sowohl auf der Saugseite als auch beim Durchströmen der Schaufeln, niedrige NPSH-Werte und höhere Effizienz beim Fördern viskoser Flüssigkeiten. Mehrkanallaufräder eignen sich zudem für das Fördern von Flüssigkeiten mit Feststoffen, verunreinigten Medien, Pürees, Konzentraten usw. Dank dieser Eigenschaften können diese Pumpen in vielen verschiedenen Anwendungen und Anlagen eingesetzt werden.
Flexibilität – in einem Gehäusedeckel können 12 verschiedene Dichtungssysteme installiert werden.
Breites Anwendungsspektrum – entwickelt für die Chemie-, Stahl-, Petrochemie-, Lebensmittel-, Zucker- und Meerwasserentsalzungsindustrie sowie für die Warmwasserverteilung und den Einsatz in Kraftwerken.

Funktionsprinzip

Die beiden Hauptteile einer Kreiselpumpe sind das Laufrad mit Schaufeln (Laufrad) und das Pumpengehäuse (Gehäuse). Bei der gebräuchlichsten Art – der Kreiselpumpe mit Spiralgehäuse – strömt die Flüssigkeit nahe der Mitte des sich schnell drehenden Laufrads in die Pumpe ein. Die Flüssigkeit auf der Saugseite bewegt sich entlang der Achse des Laufrads und wird durch die von den Schaufeln erzeugte Zentrifugalkraft radial in die Kammer des Gehäuses geschleudert. Das Gehäuse erweitert sich allmählich spiralförmig zur Auslassdüse hin, wodurch sich die Geschwindigkeit der Flüssigkeit verringert und somit der Druck erhöht (Diffusorwirkung). Gleichzeitig sinkt durch das radiale Schleudern der Flüssigkeit durch das Laufrad aufgrund der Zentrifugalkraft der Druck in der Mitte des Laufrads, was die Wirkung des Ansaugens von Flüssigkeit in die Pumpe verstärkt und so einen kontinuierlichen Flüssigkeitstransport ermöglicht.

Das Laufrad einer Kreiselpumpe wird über eine Welle von einem Motor (meist elektrisch) angetrieben. Der Pumpenkopf bildet zusammen mit der Kupplung und dem Motor die Pumpeneinheit. Bei Kreiselpumpen werden keine Zahnräder verwendet, und die Drehzahl des Motors wird direkt übertragen. Am häufigsten werden Zwei- und Vierpolmotoren verwendet (Drehzahlen von ca. 2900 bzw. 1450 U/min), seltener Sechs- und Achtpolmotoren (ca. 900 bzw. 700 U/min).

Ein sehr wichtiges Element der Pumpe ist die Dichtung an der Stelle, an der die Antriebswelle in das Gehäuse eintritt. Diese Dichtung soll verhindern, dass die geförderte Flüssigkeit aus der Pumpe austritt, den Druck im Inneren der Pumpe aufrechterhalten und das Eindringen von Luft in die Pumpe verhindern. Unter den Dichtungen für Kreiselpumpen können wir Stopfbuchspackungen, Gleitringdichtungen (einfach und doppelt) unterscheiden. Wir unterscheiden auch eine spezielle Art von Pumpe – leckagefreie (hermetische) Pumpen.

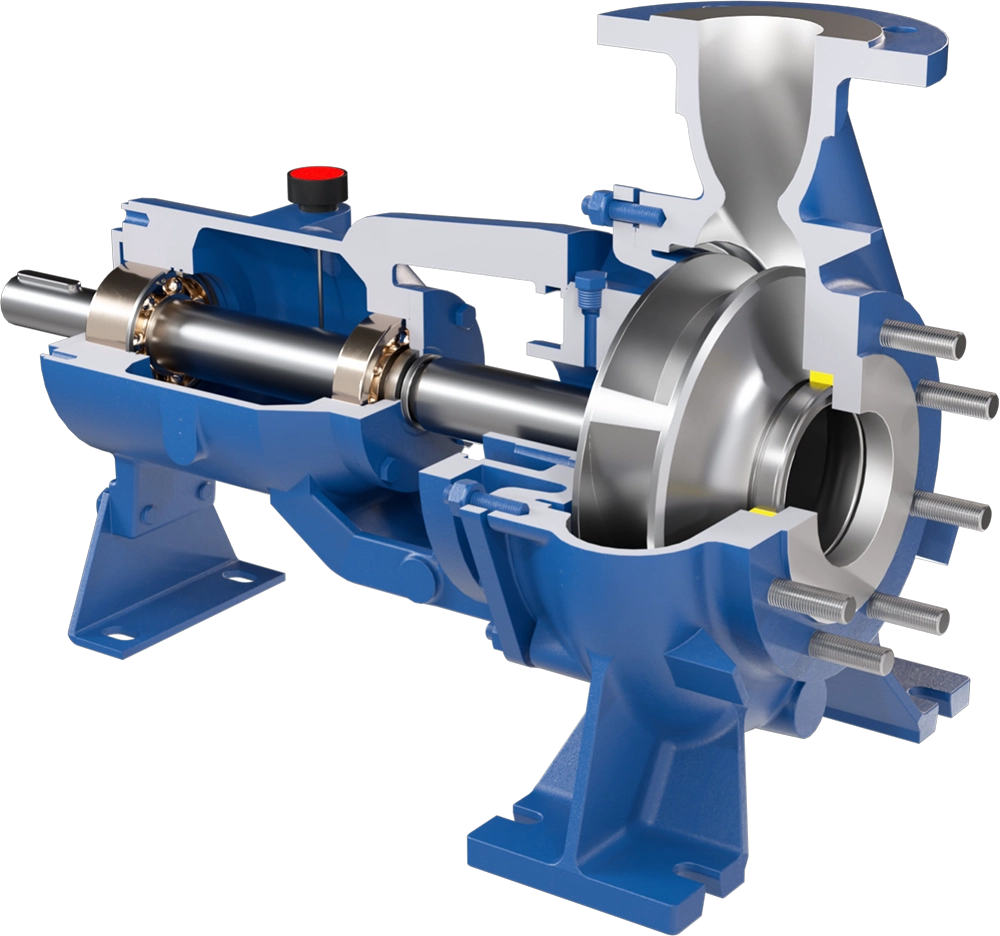

Bau

1. Verstärktes Lager (ISO5199)
Das Lagergehäuse ist nach EN ISO 5199 standardisiert und garantiert eine Wellenablenkung von < 0,05 mm und mindestens 18.000 Betriebsstunden. Es ist so konzipiert, dass axiale und radiale Drücke optimiert und die Betriebstemperatur gesenkt werden. Alle Lagergehäuse sind für den Einsatz eines verstärkten „HD“-Lagers ausgelegt, das bis zu 100.000 Betriebsstunden laufen kann. Das „HD“-Lager ist eine Kombination aus einem Schrägkugellager und einem Zylinderrollenlager.

2. Ein Gehäuse, 12 Dichtungssysteme
Für jede Pumpengröße kann ein einziges Gehäuse jeden Typ, jede Marke und jede Dichtungswahl aufnehmen. Die Abmessungen der Dichtungskammer wurden so konzipiert, dass eine effektive und korrekte Flüssigkeitszirkulation gewährleistet ist. Durch den Austausch weniger Komponenten kann die Dichtungsanordnung leicht geändert werden, wodurch die Pumpe für neue Anlagen- oder Prozessanforderungen bereit ist und der Ersatzteilbestand reduziert wird.

3. Ein Gehäuse, zwei Laufräder
Jede Pumpengröße kann ein einzigartiges Gehäuse verwenden, das sowohl für geschlossene (mit einem Verschleißring ausgestattete) als auch für offene (mit austauschbarer Verschleißplatte) Laufräder gilt. Diese Vielseitigkeit ermöglicht eine einfache Anwendung der Pumpe bei Neuinstallationen und in Prozessen.

4. Verschleißring
Die Pumpe ist mit einem austauschbaren Verschleißring ausgestattet.

Design-Versionen

RBM	RBL	RBB
Monoblock-Version mit Standard-Elektromotor B5.	Version mit unabhängiger Lagerung mit Lagern im Ölbad und Befestigungsflansch zur Kopplung mit einem Flanschmotor. Diese Version ist für Motoren bis Größe IEC 160 erhältlich.	Wellenausführung: Pumpe mit unabhängigen, mit Öl oder Fett geschmierten Lagern, Kupplung (kurz oder Spacer), Sockel und Motor.
RBV	RBC
Vertikale Ausführung mit Zwischenhülsen.	Vertikaler Ausleger-Typ.

Arten von Siegeln

Eine zylindrische Kammer, die nach EN-12756 gebaut ist, kann mit jeder Art von Gleitringdichtung ausgestattet werden.

	Einfache Gleitringdichtung Die beliebtesten Gleitringdichtungen für den Einsatz mit unbelasteten Flüssigkeiten (ohne Feststoffe). Die gepumpte Flüssigkeit schmiert die Dichtfläche und leitet Wärme ab.
	Doppelte Rückwärts-Gleitringdichtung Eine doppelte Rückwärts-Gleitringdichtung ist eine Lösung mit einer unter Druck stehenden Kammer. Die externe Sperrflüssigkeit, die mit einem Druck von etwa 0,5 – 1 bar über dem Druck des Fördermediums zugeführt wird, trennt das Produkt von der Atmosphäre.
	Doppelte Tandem-Gleitringdichtung Diese Art von Dichtung hat zwei Paare von Flächen, die in die gleiche Richtung zeigen. Die Verwendung dieser Dichtung ermöglicht eine schrittweise Druckreduzierung aus der Pumpenkammer oder die Verwendung eines Spülmediums und die Überwachung der Hauptgleitringdichtung des Produkts. Der externe Service-Flüssigkeitsbehälter dient zur Trennung des geförderten Produkts von der Atmosphäre.
	Kartuschen-Gleitringdichtung Eine Kartuschen-Gleitringdichtung ähnelt einer Standarddichtung, jedoch ist der stationäre Teil der Kartuschen-Gleitringdichtung im Gehäuse integriert und der rotierende Teil ist in einer mit einem O-Ring abgedichteten Hülse montiert. Das Gehäuse der Kartuschen-Gleitringdichtung ist ein Montageelement in der Pumpe, wodurch die Notwendigkeit eines Dichtungsdeckels entfällt.
	Packungsdichtung Eine Packungsdichtung ist eine spezielle Schnur, die um die Welle gewickelt ist und den Raum zwischen Pumpenkörper und Antrieb trennt. Sie bietet keine 100%ige Dichtheit, da die Schnüre kontinuierlich geschmiert und gekühlt werden müssen.

Leistungskurven

Video

Pumpenleistung:	bis zu 3200 m³/h
Förderhöhe:	bis zu 70m
Maximaler Arbeitsdruck:	10 bar
Temperatur:	bis zu 220 °C – je nach Fördermedium
Auslassstutzen:	von DN 32 bis DN 300
Laufradtyp:	Kanalrad
Pumpenmaterialien:	Edelstahl AISI 316, GJL250 Gusseisen Optional: AISI 304, AISI 904, Duplex, Superduplex, Hastelloy B oder C)

Modularität und einfache Wartung – 4 Gruppen von Lagergehäusen und Wellen decken 15 verschiedene Pumpengrößen ab. Überdimensionierte Sockel sorgen für hohe Stabilität, und die Flanschkonstruktion vermeidet Probleme im Zusammenhang mit Fehlausrichtung von Pumpe und Motor.
Einheitliches Lagergehäuse – dasselbe Lagergehäuse kann für Pumpen mit geschlossenem, offenem, Kanal- und Vortexlaufrad verwendet werden. Die Konstruktion entspricht EN 5199 und gewährleistet eine Wellenabweichung < 0,05 mm sowie mindestens 18.000 Stunden Lagerlebensdauer. Zudem ist sie darauf ausgelegt, axiale und radiale Lasten auszugleichen und die Betriebstemperatur zu reduzieren.
Leistung – Mehrkanallaufräder, gefertigt im Feingussverfahren, sorgen für hohe hydraulische Wirkungsgrade und niedrige NPSH-Werte.
Mehrkanallaufrad – die Strömungsgeschwindigkeiten am Ein- und Austritt sind im Vergleich zu einem herkömmlichen Laufrad sehr niedrig, und der Wirkungsgrad liegt nahe dem eines geschlossenen Laufrads. Geringe Geschwindigkeit bedeutet auch niedrige Reibungsverluste, sowohl auf der Saugseite als auch beim Durchströmen der Schaufeln, niedrige NPSH-Werte und höhere Effizienz beim Fördern viskoser Flüssigkeiten. Mehrkanallaufräder eignen sich zudem für das Fördern von Flüssigkeiten mit Feststoffen, verunreinigten Medien, Pürees, Konzentraten usw. Dank dieser Eigenschaften können diese Pumpen in vielen verschiedenen Anwendungen und Anlagen eingesetzt werden.
Flexibilität – in einem Gehäusedeckel können 12 verschiedene Dichtungssysteme installiert werden.
Breites Anwendungsspektrum – entwickelt für die Chemie-, Stahl-, Petrochemie-, Lebensmittel-, Zucker- und Meerwasserentsalzungsindustrie sowie für die Warmwasserverteilung und den Einsatz in Kraftwerken.

4. Verschleißring
Die Pumpe ist mit einem austauschbaren Verschleißring ausgestattet.

Leistungskurven

Video
